申请日2016.07.23
公开(公告)日2016.12.07
IPC分类号B01D29/11; B01D29/70
摘要
一种具有自净功能的污水过滤装置，其特征在于：污水过滤装置由主管、脉冲抖动器及排污管道构成，所述主管内套设有滤管，所述主管内侧位于所述滤管的外侧设置所述脉冲抖动器，所述排污管道还包括有连接主管的排污支管，所述排污管道与所述主管通过排污支管实现管道连通;通过直立的立式管道污水过滤，提高污水中处理杂质的过滤效果，同时套设有低表能滤管，可确保污渍的过滤效果，同时配合脉冲抖动器和电磁阀定时抖动和定时开启的技术效果，达到高效的去污和自净能力，无需人工维护过滤管道，具有节能和节约成本的显著技术效果。
权利要求书
1.一种具有自净功能的污水过滤装置，其特征在于：污水过滤装置由主管、脉冲抖动器及排污管道构成，所述主管内套设有滤管，所述主管内侧位于所述滤管的外侧设置所述脉冲抖动器，所述排污管道还包括有连接主管的排污支管，所述排污管道与所述主管通过排污支管实现管道连通。
2.按权利要求1所述的一种具有自净功能的污水过滤装置，其特征在于：所述滤管的管壁上涂设有低表能材料的涂层或所述滤管由低表能材料制成。
3.按权利要求1所述的一种具有自净功能的污水过滤装置，其特征在于：所述脉冲抖动器包括：脉冲驱动电机、脉冲信号发生器;所述脉冲驱动电机还包括有抖动输出轴，所述脉冲驱动电机通过抖动输出轴与所述滤管的管壁连接，所述脉冲信号发生器与所述脉冲驱动电机信号连接。
4.按权利要求1所述的一种具有自净功能的污水过滤装置，其特征在于：所述排污支管上还设有脉冲电磁阀。
5.按权利要求1所述的一种具有自净功能的污水过滤装置，其特征在于：所述主管包括有进水管、出水管、立管及“U”型弯管，所述进水管、出水管与立管之间的上、下端部均通过所述“U”型弯管连接成贯通的管道，所述“U”型弯管的底部连接所述排污支管。
6.按权利要求5所述的一种具有自净功能的污水过滤装置，其特征在于：所述立管为至少1个，所述“U”型弯管为至少2个。
7.按权利要求1所述的一种具有自净功能的污水过滤装置，其特征在于：所述主管的内壁上涂设有低表能材料的涂层。
8.按权利要求2或7所述的一种具有自净功能的污水过滤装置，其特征在于：所述低表能材料为氟碳树脂或有机硅。
9.按权利要求5所述的一种具有自净功能的污水过滤装置，其特征在于：所述“U”型弯管的两端管口与所述进水管、出水管或立管的管口通过螺纹固定连接。
说明书
一种具有自净功能的污水过滤装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种具有自净功能的污水过滤装置。
背景技术
目前国内外污水处理方法中，大多采用厌氧加活性污泥进行持续曝气的方法，由于污水处理的本质是以微生物降解为中心，辅以化学和物理方法对水中污染成分进行降解分离，从而导致污水在曝气设备中的降解分离过程中，会产生大量的降解沉淀和污染物分离沉积物，现有技术中，对于污水曝气处理所产生的降解分离沉积物，大多采用人工去除曝气设备底部的沉积物，对于管道式的污水曝气处理装置，大多采用手动拆卸的方法去除，操作复杂，且需重复拆装设备，极为不便。同时，还增加了污水处理的设备维护成本。
现有技术处理中，污水在厌氧池与回流污泥和回流水经过简单的调混后进入污水过滤设备，然而基于上述现有技术中存在的技术问题，本发明研究创新一种新型的管道过滤污水的装置，通过套设主管内的低表能滤管，集中污渍，并给予脉冲振动的原理，实现污渍的自动沉积，并且通过脉冲电磁阀的排污管道结构，达到过滤管道的自动去除沉积物的目的。从而为过滤装置实现免于内部的清理和维护，降低污水处理的成本，达到节能与高效的目的。
发明内容
为解决上述技术问题，本发明提供一种具有自净功能的污水过滤装置，能够有效实现污水过滤设备内部管路具备自净能力，基于立式管道结构的污水处理设置，大幅提高了净水的效果，可自动完成污垢集中排除，实现免于复杂的内部各管道拆卸的清理和维护，有效降低污水处理的成本。
为了实现上述技术目的，本发明采取如下技术方案：一种具有自净功能的污水过滤装置，其特征在于：污水过滤装置由主管、脉冲抖动器及排污管道构成，所述主管内套设有滤管，所述主管内侧位于所述滤管的外侧设置所述脉冲抖动器，所述排污管道还包括有连接主管的排污支管，所述排污管道与所述主管通过排污支管实现管道连通。
所述滤管的管壁上涂设有低表能材料的涂层或所述滤管由低表能材料制成。
污水处理的主管的内套设低表能材料涂层的滤管结构，确保在污水流经过程中，当滤管的内壁粘结有大量污垢，可直接通过脉冲抖动器的抖动，实现滤管去除粘接沉积的污垢，使污垢沉积于主管的底部，通过排污支管，直接排除，操作便捷，且完全不影响污水滤除处理效果。
进一步地，所述脉冲抖动器包括：脉冲驱动电机、脉冲信号发生器;所述脉冲驱动电机还包括有抖动输出轴，所述脉冲驱动电机通过抖动输出轴与所述滤管的管壁连接，所述脉冲信号发生器与所述脉冲驱动电机信号连接。可通过预先设定的脉冲发生器的脉冲信号发生的频率，对滤管进行定时抖动，从而使过滤的污垢自动沉积在主管的管底部，进入排污管道。
进一步地，所述排污支管上还设有脉冲电磁阀。通过排污支管上的脉冲电磁阀的设定，可实现与所述脉冲抖动装置的时序同步，确保抖动的污渍沉积后立即开启电磁阀，实现沉积污垢的即时排除进入排污管道，达到自净的过滤目的。

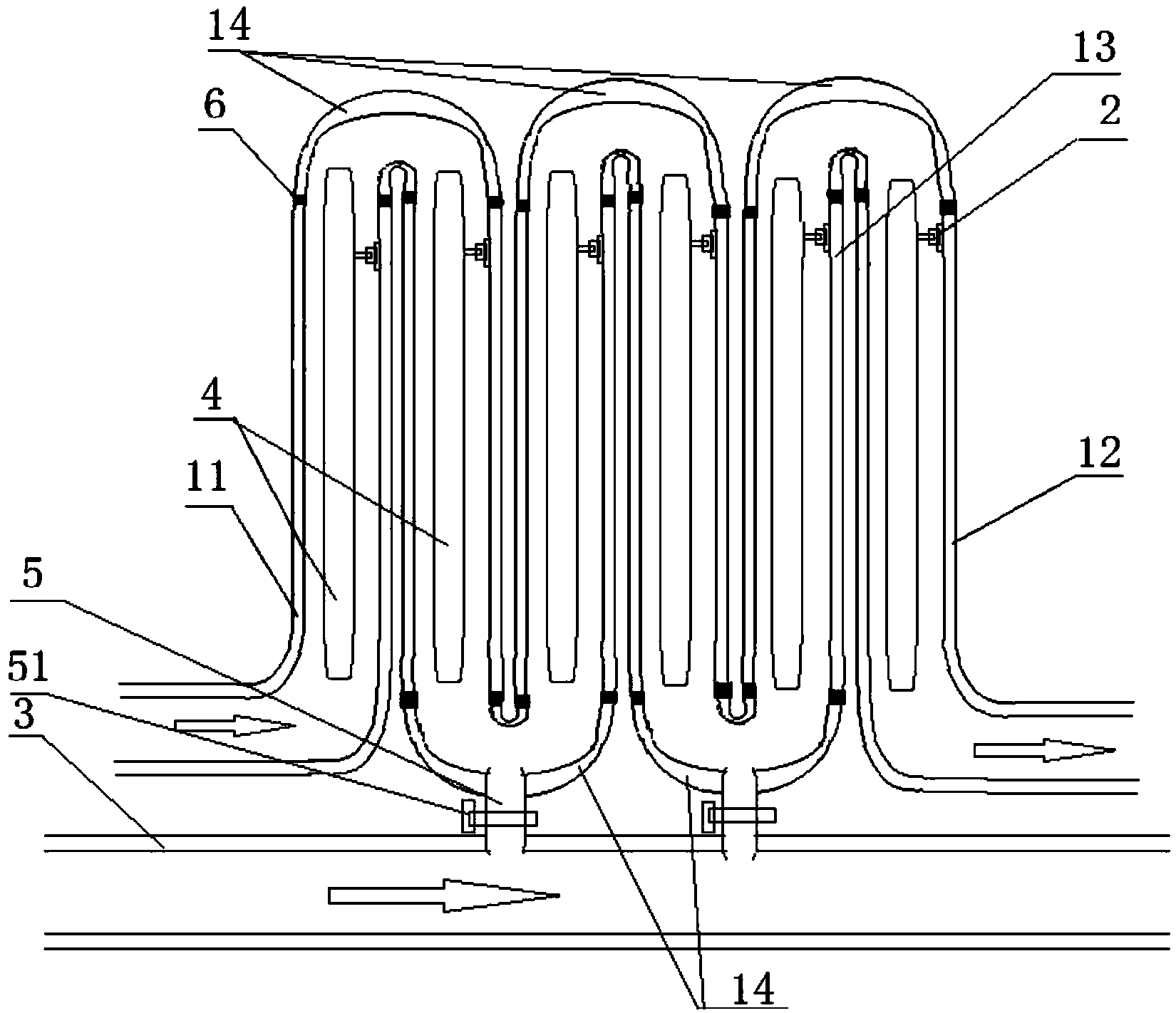

更进一步地，所述主管包括有进水管、出水管、立管及“U”型弯管，所述进水管、出水管及立管的管内均套设有所述滤管，所述进水管、出水管与立管之间的上、下端部均通过所述“U”型弯管连接成贯通管道，所述“U”型弯管的底部连接所述排污支管。
并且，所述立式滤管至少为1个，所述“U”型弯管至少为2个。
多个结构的重复设置，可有效控制和过滤装置的整体过滤效果，确保良好的污水处理效果，适合楼宇、集群的污水集中处理，免于预埋管道的污水排放设置，具有集中性强，维护便捷等优势。
更进一步地，所述主管的内壁上涂设有低表能材料的涂层，主管的内壁设有低表能材料的涂层，确保在污水流经过程中，确保主管外壁不会粘集大量污垢影响过滤管道的过滤效果。
进一步地，所述低表能材料为氟碳树脂或有机硅。滤管及主管内壁所涂设的低表能材料，可有效防止主管的粘接污垢，随着脉冲抖动器的定时抖动的产生，可长期保持滤管的自净能力，确保抖动发生后，滤管上集中的污垢能随即滑落滤管，沉积在主管底部，确保自净能力，同时也不至影响污水再次的滤除效果。
更进一步地，所述“U”型弯管的两端管口与所述进水管、出水管或立管的管口通过螺纹固定连接，确保管道整体的密闭性，同时便于整体装置的检查维护。
本发明的技术特点和效果为：本装置通过直立的立式管道污水过滤，提高污水中处理杂质的过滤效果，同时套设有低表能滤管，可确保污渍的过滤效果，同时配合脉冲抖动器和电磁阀定时抖动和定时开启的技术效果，达到高效的去污和自净能力，无需人工维护过滤管道，具有节能和节约成本的显著技术效果。
