申请日2016.06.14
公开(公告)日2017.04.05
IPC分类号C02F1/461
摘要
一种纳米微电解废水组合装置，属于微电解污水处理技术领域。第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱通过管道依次串联连接，增压泵连接第一级反应柱，第五级反应柱的出水管道连接调节出水阀，第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱的内腔中填充纳米微电解填料。本实用新型将微电解与吸附功能同时在置于一套装置，使得系统的占地和投资规模减小，并且便于系统的集中控制和运行。本实用新型为具有工艺流程简单、反应速度快、占地面积小、出水水质好、结构紧凑、安装灵活、宜于管理使用的纳米为电解污水处理设备。
权利要求书
1.一种纳米微电解废水组合装置，其特征在于第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱通过管道依次串联连接，增压泵连接第一级反应柱，第五级反应柱的出水管道连接调节出水阀，第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱的内腔中填充纳米微电解填料。
2.根据权利要求1所述的一种纳米微电解废水组合装置，其特征在于第五级反应柱的出水管道连接压力表。
3.根据权利要求1所述的一种纳米微电解废水组合装置，其特征在于第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱通过框架固定连接在箱体的内腔中。
4.根据权利要求1所述的一种纳米微电解废水组合装置，其特征在于增压泵提供压力、调节出水阀控制压力和调节出水。
说明书
一种纳米微电解废水组合装置
技术领域
本实用新型涉及一种纳米微电解废水组合装置，属于微电解污水处理技术领域。
背景技术
微电解技术是目前处理高浓度有机废水的一种理想工艺，又称内电解法。它是在不通电的情况下,利用填充在废水中的微电解材料自身产生1.2V电位差对废水进行电解处理，以达到降解有机污染物的目的。在难降解工业废水的处理技术中，微电解技术正日益受到重视，并已在工程实际中。
微电解原理就是利用铁-碳颗粒之间存在着电位差而形成了无数个细微原电池。这些细微电池是以电位低的铁成为阴极,电位高的碳做阳极,在含有酸性电解质的水溶液中发生电化学反应的。反应的结果是铁受到腐蚀变成二价的铁离子进入溶液。对内电解反应器的出水调节PH值到9左右，由于铁离子与氢氧根作用形成了具有混凝作用的氢氧化亚铁,它与污染物中带微弱负电荷的微粒异性相吸,形成比较稳定的絮凝物(也叫铁泥)而去除。为了增加电位差，促进铁离子的释放,在铁-碳床中加入一定比例铜粉或铅粉。
目前国内外微电解设备均是固定床，存在不少实用性问题：一是效率不高，反应速度不快;二是床体易板结，造成短路和死区;三是铁屑补充劳动强度大。
发明内容
为了克服现有技术的不足,本实用新型提供一种纳米微电解废水组合装置。

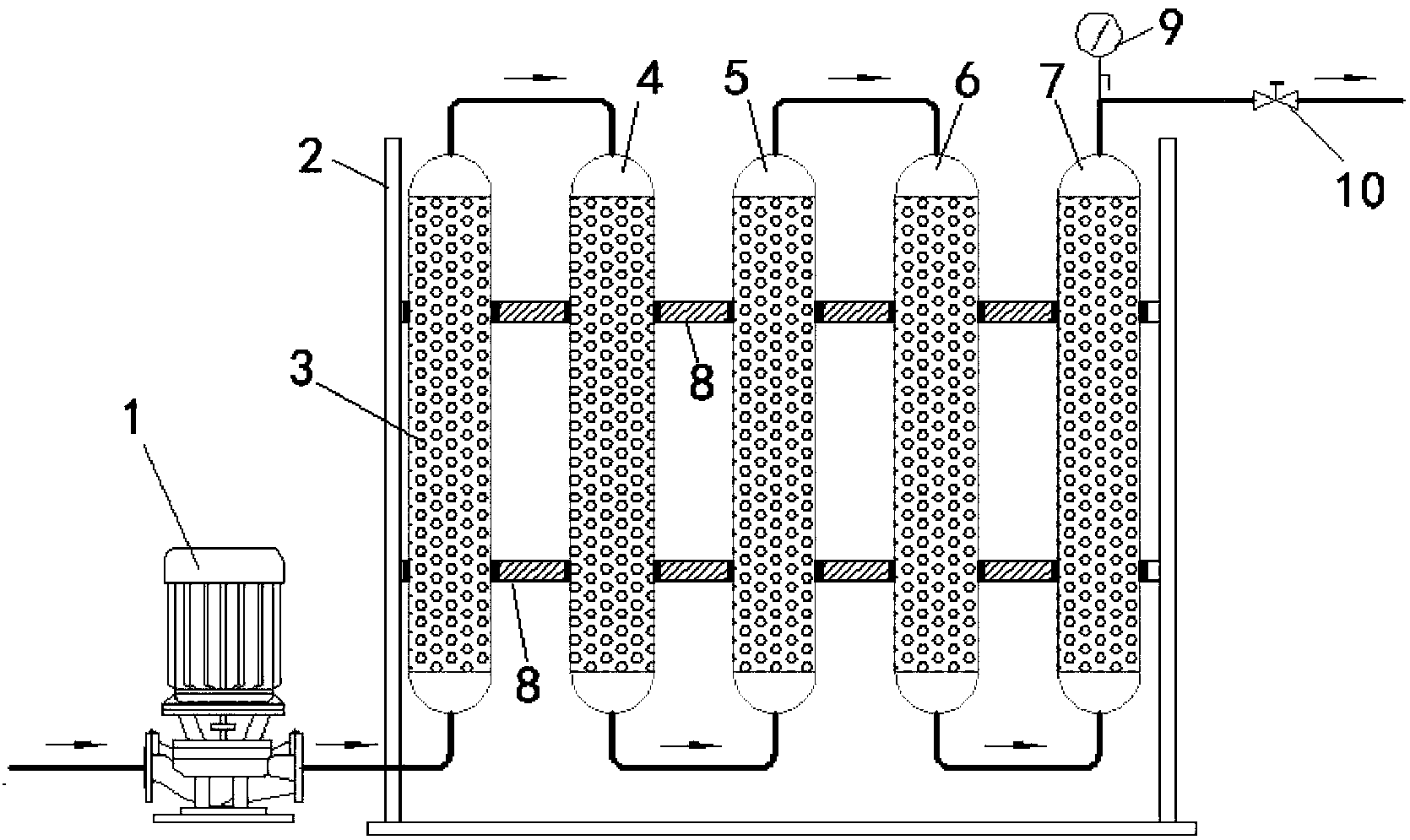

一种纳米微电解废水组合装置,第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱通过管道依次串联连接，增压泵连接第一级反应柱，第五级反应柱的出水管道连接调节出水阀，第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱的内腔中填充纳米微电解填料。
第五级反应柱的出水管道连接压力表。第一级反应柱、第二级反应柱、第三级反应柱、第四级反应柱和第五级反应柱通过框架固定连接在箱体的内腔中。
本实用新型改变了传统铁碳微电解处理模式，将替代传统填料的新型纳米技术材料与反应柱进行组合模块化设计，将微电解与吸附功能同时在置于一套装置，使得系统的占地和投资规模减小，并且便于系统的集中控制和运行。本实用新型为具有工艺流程简单、反应速度快、占地面积小、出水水质好、结构紧凑、安装灵活、宜于管理使用的纳米为电解污水处理设备。
