申请日2016.06.14
公开(公告)日2017.04.12
IPC分类号C02F9/14
摘要
本实用新型公开一种地埋式生活污水处理装置，埋设于地表以下，污水处理装置的两端分别连通进水管和出水管，进水管与厌氧系统连通，厌氧系统分别与一级生化系统、二级生化系统连通，二级生化系统与沉淀池连通，沉淀池与消毒系统连通，消毒系统连接出水管，一、二级生化系统的底部均设置曝气装置。本实用新型埋设地下，不需建房及采暖、保温。一、二级生化系统均采用推流式生物接触氧化，对水质的适应性强，耐冲击负荷性能好。一、二级生化系统池中采用新型弹性立体填料，微生物易挂膜，脱膜，能提高空气中的氧在水中溶解度。本实用新型的除臭方式另配有土壤脱臭措施。整个装置配有全自动电气控制系统和设备故障报警系统，运行安全可靠。
权利要求书

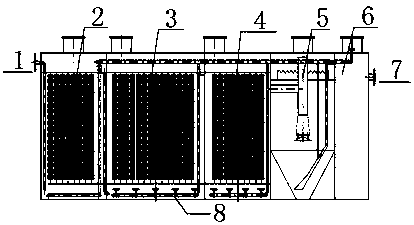

1.一种地埋式生活污水处理装置，其特征在于，所述污水处理装置埋设于地表以下，包括厌氧系统(2)、一级生化系统(3)、二级生化系统(4)、沉淀池(5)和消毒系统(6)、所述污水处理装置的两端分别连通进水管(1)和出水管(7)，进水管与厌氧系统连通，厌氧系统分别与一级生化系统、二级生化系统连通，二级生化系统与沉淀池连通，沉淀池与消毒系统连通，消毒系统连接出水管，一级生化系统、二级生化系统的底部均设置曝气装置(8)。
2.如权利要求1所述的地埋式生活污水处理装置，其特征在于，一级生化系统、二级生化系统均采用推流式生物接触氧化，一级生化系统、二级生化系统内填充新型弹性立体填料。
3.如权利要求1所述的地埋式生活污水处理装置，其特征在于，所述污水处理装置的除臭方式为常规高空排气加土壤脱臭措施。
4.如权利要求1-3之一所述的地埋式生活污水处理装置，其特征在于，所述污水处理装置还设置有全自动电气控制系统和设备故障报警系统。
5.如权利要求4所述的地埋式生活污水处理装置，其特征在于，所述污水处理装置的材质主要为玻璃钢、不锈钢。
说明书
一种地埋式生活污水处理装置
技术领域
本实用新型涉及一种地埋式生活污水处理装置。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。原生污水是城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。
实用新型内容
本实用新型采用九十年代后期国内外先进工艺和生产制造技术，提供一种以玻璃钢、不锈钢为主要原料的WFY型系列污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。
本实用新型为解决上述技术问题所采用的技术方案如下：
一种地埋式生活污水处理装置，所述污水处理装置埋设于地表以下，包括厌氧系统、一级生化系统、二级生化系统、沉淀池和消毒系统、所述污水处理装置的两端分别连通进水管和出水管，进水管与厌氧系统连通，厌氧系统分别与一级生化系统、二级生化系统连通，二级生化系统与沉淀池连通，沉淀池与消毒系统连通，消毒系统连接出水管，一级生化系统、二级生化系统的底部均设置曝气装置。
进一步，一级生化系统、二级生化系统均采用推流式生物接触氧化，一级生化系统、二级生化系统内填充新型弹性立体填料。
进一步，所述污水处理装置的除臭方式为常规高空排气加土壤脱臭措施。
进一步，所述污水处理装置还设置有全自动电气控制系统和设备故障报警系统。
再进一步，所述污水处理装置的材质主要为玻璃钢、不锈钢。
本实用新型的有益效果在于：1、埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。2、一、二级生化系统均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。一、二级生化系统池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。3、一、二级生化系统采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月以上排一次泥(用粪车抽吸或脱水成泥饼外运)。4、该地埋式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。5、整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
