申请日2015.05.21
公开(公告)日2017.12.01
IPC分类号C02F1/32
摘要
本发明提供了一种具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备。浸没式水处理消毒设备，紫外线反射板设置在槽体内的边缘处，紫外线消毒器机体设置在槽体内的中间位置，紫外线灯由连接灯与灯保护管的上部固定板设置在紫外线消毒器机体内，紫外线灯上连接有灯适配器，电器面板与灯适配器电连接，自动空气阀设置在槽体的上部，原水搅拌设备设置在槽体内的下部，原水搅拌设备由管路与自动空气阀相连通。管道式水处理消毒设备，罐体内设有流水通道，罐体的底部设有原水引入口，罐体的侧壁上设有原水排出口，紫外线反射板设置在罐体内的边缘处，紫外线灯设置在所述流水通道内，紫外线灯的上端连接有灯适配器，电器面板与灯适配器电连接。
权利要求书

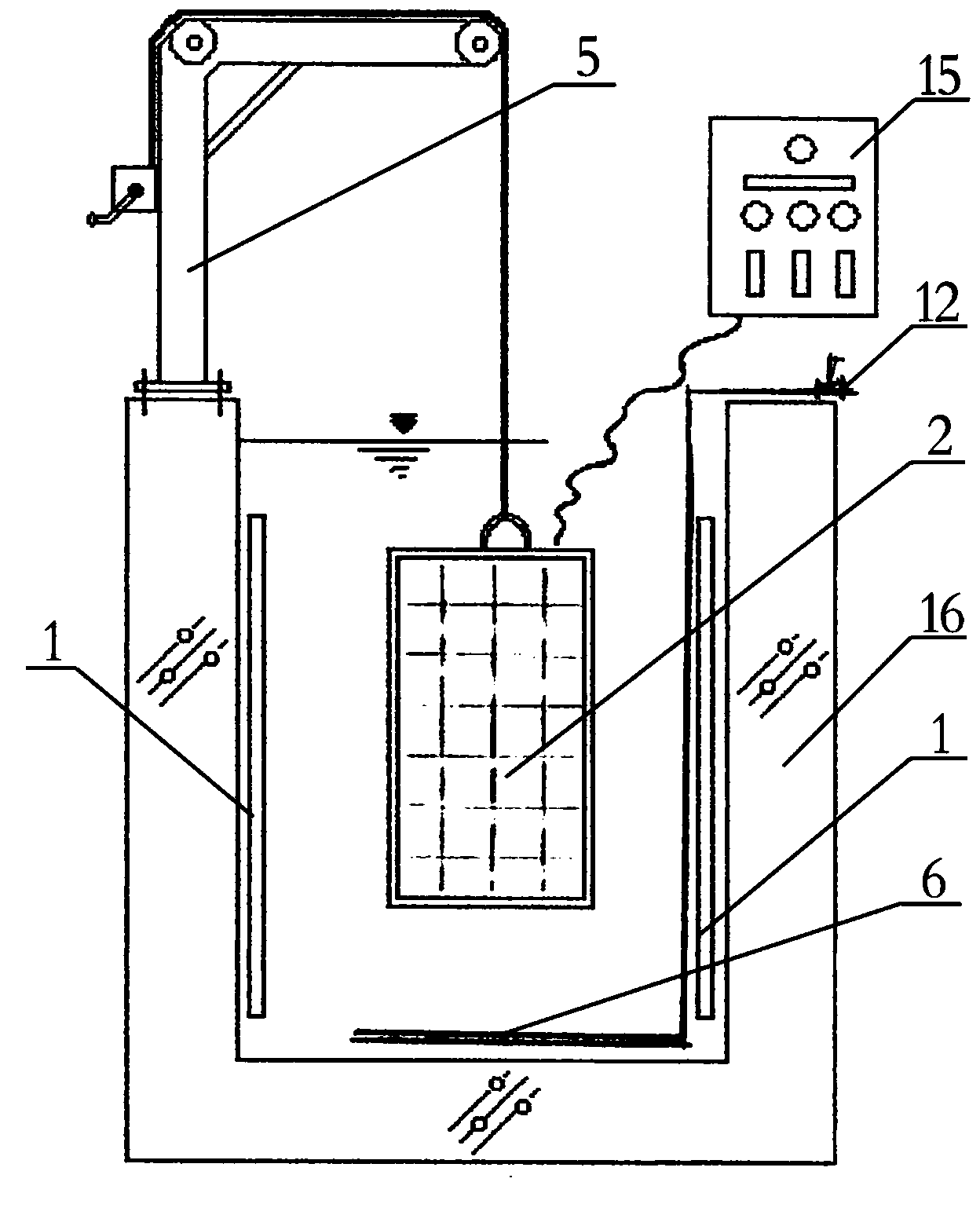

1.一种具有紫外线消毒器升降器、波长为254.7nm和184.9nm紫外灯的水处理消毒设备，包括：紫外线反射板(1)、紫外线消毒器机体(2)、紫外线灯(3)、灯适配器(4)、原水搅拌设备(6)、自动空气阀(12)、连接灯与灯保护管的上部固定板(14)、电器面板(15)和槽体(16)，所述紫外线反射板(1)设置在槽体(16)内的边缘处，紫外线消毒器机体(2)设置在槽体(16)内的中间位置，紫外线灯(3)由连接灯与灯保护管的上部固定板(14)设置在紫外线消毒器机体(2)内，紫外线灯(3)上连接有灯适配器(4)，电器面板(15)与灯适配器(4)电连接，自动空气阀(12)设置在槽体(16)的上部，原水搅拌设备(6)设置在槽体(16)内的下部，原水搅拌设备(6)由管路与自动空气阀(12)相连通，其特征在于，还包括紫外线消毒器升降器(5)，所述紫外线消毒器升降器(5)安装在槽体(16)的上部，紫外线消毒器升降器(5)由缆绳与紫外线消毒器机体(2)相连接。
2.根据权利要求1所述的一种具有紫外线消毒器升降器、波长为254.7nm和184.9nm紫外灯的水处理消毒设备，其特征在于，所述紫外线灯(3)的数量为两个或四个。
3.根据权利要求2所述的一种具有紫外线消毒器升降器、波长为254.7nm和184.9nm紫外灯的水处理消毒设备，其特征在于，所述紫外线灯(3)为臭氧+紫外线灯。
4.根据权利要求3所述的一种具有紫外线消毒器升降器、波长为254.7nm和184.9nm紫外灯的水处理消毒设备，其特征在于，所述紫外线反射板(1)的材质为聚碳酸酯。
说明书
具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备
技术领域
本发明涉及一种具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备，属于水处理消毒设备技术领域。
背景技术
水是人类生存最为重要的资源，没有水人类就不能生存。虽然水是地球村的重要组成要素，但是至今仍被忽视。随着产业发展，水被污染，对于人或动物的生存构成危机。进而，目前的用水或废水消毒主要是利用氯气(CL2)及次氯酸钠(NaOCL)的消毒，所利用的紫外线灯主波长为254nm，使用药品的方式生成三卤甲烷(trihalomethane)和氯仿(chloroform)等致癌物质，难以调整一定的投入量，危险而有异味。上述的现有方法中利用化学药品的方法存在着水中残留化学药品特有的异味和对人体有害的毒性等问题;利用紫外线等光的方法只能进行近距离杀菌，所以存在着杀菌范围很窄的缺点。
发明内容
本发明的目的是为了解决上述现有技术存在的问题，即现有方法中利用化学药品的方法存在着水中残留化学药品特有的异味和对人体有害的毒性等问题;利用紫外线等光的方法只能进行近距离杀菌，所以存在着杀菌范围很窄的缺点。进而提供一种具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备。
本发明的目的是通过以下技术方案实现的：
一种具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备，包括：紫外线反射板、紫外线消毒器机体、紫外线灯、灯适配器、原水搅拌设备、自动空气阀、连接灯与灯保护管的上部固定板、电器面板和槽体，所述紫外线反射板设置在槽体内的边缘处，紫外线消毒器机体设置在槽体内的中间位置，紫外线灯由连接灯与灯保护管的上部固定板设置在紫外线消毒器机体内，紫外线灯上连接有灯适配器，电器面板与灯适配器电连接，自动空气阀设置在槽体的上部，原水搅拌设备设置在槽体内的下部，原水搅拌设备由管路与自动空气阀相连通。所述紫外线灯一个或一组的波长为254.7nm，另一个或另一组的波长为184.9nm。
一种具有两种波长紫外灯的适用于任何污水处理的水处理消毒设备，包括：紫外线反射板、紫外线灯、灯适配器、连接灯与灯保护管的上部固定板、电器面板和罐体，所述罐体内设有流水通道，罐体的底部设有原水引入口，罐体的侧壁上设有原水排出口，紫外线反射板设置在罐体内的边缘处，紫外线灯设置在所述流水通道内，紫外线灯的上端连接有灯适配器，电器面板与灯适配器电连接。所述紫外线灯一个或一组的波长为254.7nm，另一个或另一组的波长为184.9nm。
本发明为了解决现有技术上的缺点，开发了利用OH自由基(OH-Radical)的强力氧化力进行杀菌及脱臭的水杀菌设备。本发明同时使用紫外线主波长254.7nm+184.9nm进行消毒，安全精密，丝毫没有水的味道、性质、颜色及矿物质等的变化，能够抑制致癌物质(THM)的生成。
本发明的水处理消毒设备适用于任何污水处理，不仅适用于饮水、生活用水的处理，对于制药用水及需要精密度的时候也是安全有效处理设备，作为简单安装于杀灭大肠杆菌、一般细菌、弧菌、金黄色葡萄球菌等消毒设备的水处理设施下端的最后工程，是一个重要的设施。
为此而研制的管道式和浸没式两种紫外线消毒设备安装于原有处理设施的最后放流槽里，无需另外蓄水槽的安装费用，可简单安装于放流泵线上，因不存在冬季冻裂问题，冬季也可顺利进行废水处理，效果很好。
