申请日2016.06.15
公开(公告)日2017.12.26
IPC分类号C02F9/04
摘要
本发明公开了一种城市地下污水集中处理池，包括第一池体，所述第一池体的内部安装有第一网状分隔板和第二网状分割板，第一网状分隔板与第二网状分隔板之间填充有砂石，第二网状分隔板与第一池体的底部之间安装有活性炭过滤袋，第一池体的内部安装有粗过滤网，粗过滤网的一端安装在第一池体的顶部侧壁上，粗过滤网的另一端与第一池体的侧壁连接。该城市地下污水集中处理池其上设置了第一池体、第二池体和第三池体这三级污水处理池，第一池体对污水进行初步过滤净化，第二池体对第一池体处理后的水进行曝气处理，第三池体对第二池体处理后的水进行杀菌除臭处理，进而使得污水能够得到再利用。
权利要求书

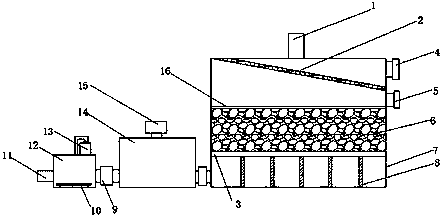

1.一种城市地下污水集中处理池，包括第一池体(7)，其特征在于：所述第一池体(7)的内部安装有第一网状分隔板(16)和第二网状分割板(3)，第一网状分隔板(16)与第二网状分隔板(3)之间填充有砂石(6)，第二网状分隔板(3)与第一池体(7)的底部之间安装有活性炭过滤袋(8)，第一池体(7)的内部安装有粗过滤网(2)，粗过滤网(2)的一端安装在第一池体(7)的顶部侧壁上，粗过滤网(2)的另一端与第一池体(7)的侧壁连接，第一池体(7)的侧壁安装有第一垃圾导出管(4)和第二垃圾导出管(5)，第一池体(7)的顶部设有污水进水管(1)，第一池体(7)通过导水管与第二池体(14)连接，第二池体(14)内设有曝气装置(15)，第二池体(14)通过导水管与第三池体(12)连接，第三池体(12)上设有臭氧发生器(13)，臭氧发生器(13)的输出端与第三池体(12)的内腔连通，第三池体(12)的内部安装有紫外线灯管(10)，且第三池体(12)上设有净水出水管(11)。
2.根据权利要求1所述的一种城市地下污水集中处理池，其特征在于，所述粗过滤网(2)与地面的夹角为135度-150度。
3.根据权利要求1所述的一种城市地下污水集中处理池，其特征在于，所述第一垃圾导出管(4)和第二垃圾导出管(5)安装在第一池体(7)的同一侧壁上，且第一垃圾导出管(4)和第二垃圾导出管(5)上均设有密封盖。
4.根据权利要求1所述的一种城市地下污水集中处理池，其特征在于，所述第一池体(7)与第二池体(14)之间设有抽水泵，第二池体(14)与第三池体(12)之间设有抽水泵(9)。
5.根据权利要求1所述的一种城市地下污水集中处理池，其特征在于，所述第二网状分隔板(3)与第一池体(7)的底部之间安装有6-10个活性炭过滤袋(8)。
说明书
一种城市地下污水集中处理池
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种城市地下污水集中处理池。
背景技术
随着经济的发展，人们的生活水平提高，人们对生活环境的要求也越来越高。但是由于人口的急剧膨胀，对城市的污水处理也带来很大压力，目前污水处理大部分还在地面的污水处理厂中进行排污过滤处理，存在占地面积大，且处理污水效率低，不能够将污水处理的很干净。
因此，我们急需设计一种城市地下污水集中处理池解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种城市地下污水集中处理池。
为了实现上述目的，本发明采用了如下技术方案：
一种城市地下污水集中处理池，包括第一池体，所述第一池体的内部安装有第一网状分隔板和第二网状分割板，第一网状分隔板与第二网状分隔板之间填充有砂石，第二网状分隔板与第一池体的底部之间安装有活性炭过滤袋，第一池体的内部安装有粗过滤网，粗过滤网的一端安装在第一池体的顶部侧壁上，粗过滤网的另一端与第一池体的侧壁连接，第一池体的侧壁安装有第一垃圾导出管和第二垃圾导出管，第一池体的顶部设有污水进水管，第一池体通过导水管与第二池体连接，第二池体内设有曝气装置，第二池体通过导水管与第三池体连接，第三池体上设有臭氧发生器，臭氧发生器的输出端与第三池体的内腔连通，第三池体的内部安装有紫外线灯管，且第三池体上设有净水出水管。
优选的，所述粗过滤网与地面的夹角为135度-150度。
优选的，所述第一垃圾导出管和第二垃圾导出管安装在第一池体的同一侧壁上，且第一垃圾导出管和第二垃圾导出管上均设有密封盖。
优选的，所述第一池体与第二池体之间设有抽水泵，第二池体与第三池体之间设有抽水泵。
优选的，所述第二网状分隔板与第一池体的底部之间安装有6-10个活性炭过滤袋。
本发明中，该城市地下污水集中处理池其上设置了第一池体、第二池体和第三池体这三级污水处理池，第一池体对污水进行初步过滤净化，第二池体对第一池体处理后的水进行曝气处理，第三池体对第二池体处理后的水进行杀菌除臭处理，进而使得污水能够得到再利用，该城市地下污水集中处理池其设计巧妙，其能够对城市地下污水进行集中处理，且处理效率高，净化程度高。
