申请日2016.06.14
公开(公告)日2016.08.10
IPC分类号C02F11/14
摘要
本发明公开了一种具有污泥调质作用的气浮浓缩装置。它包括一反应槽，反应槽上方并排设置多级串联的涡流三相混合器;反应槽分离室上方设除渣机;除渣机下方设集渣槽;总进水管一端与进水泵出口连接，另一端与第一级涡流三相混合器的侧面进水口连接;前一级涡流三相混合器底部出水口与后一级涡流三相混合器侧面进水口连接;最后一级涡流三相混合器底部连接释放管;进药管分别与中间两级涡流三相混合器的侧面进水口连接;进气管一端与空压机出口连接，另一端与中间一级涡流三相混合器的顶部进气口连接;中间另一级涡流三相混合器的顶部出气口连一根排气管。该气浮浓缩装置浓缩速度快，停留时间短，浮渣含水率低，出水水质高，占地面积小。
权利要求书
1.一种具有污泥调质作用的气浮浓缩装置，其特征在于，它包括一反应槽，在反应槽上方并排设置多级串联的涡流三相混合器，靠出水侧为第一级，靠进水侧为最后一级;反应槽从进水侧到出水侧由堰板分隔成三个室：接触室、分离室和清水收集室;分离室上方设置除渣机，除渣机另一端下方设置集渣槽;总进水管一端与进水泵出口连接，另一端与第一级涡流三相混合器的侧面进水口连接;第一级涡流三相混合器的底部出水口与第二级涡流三相混合器的侧面进水口连接，以此类推，前一级涡流三相混合器的底部出水口与后一级涡流三相混合器的侧面进水口连接;最后一级涡流三相混合器的底部出水口直接连接一根释放管;释放管出口位于反应槽接触室下部;每一级涡流三相混合器的侧面进水口处的进水管上设有旁通注入管;进药管分别与某一级或几级涡流三相混合器的侧面进水口处的旁通注入管连接;进气管一端与空压机出口连接，另一端与某一级或几级涡流三相混合器的顶部进气口连接;某一级涡流三相混合器的顶部出气口连接一根排气管;排气管上设有排气阀。
2.如权利要求1所述的具有污泥调质作用的气浮浓缩装置，其特征在于，除渣机另一端水平延伸至集渣槽上方;集渣槽的顶部低于涡流三相混合器的底部;集渣槽下部一大半是倾斜的，倾斜底位于清水收集室上方。
3.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，每一级涡流三相混合器的侧面进水口处的进水管与旁通注入管垂直。
4.如权利要求3所述的具有污泥调质作用的气浮浓缩装置，其特征在于，反应槽上方并排设置六级串联的涡流三相混合器;进药管分别与第三级、第四级涡流三相混合器的侧面进水口处的旁通注入管连接。
5.如权利要求4所述的具有污泥调质作用的气浮浓缩装置，其特征在于，进气管一端与空压机出口连接，另一端与第二级涡流三相混合器的顶部进气口连接;第三级涡流三相混合器的顶部出气口连接一根排气管。
6.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，总进水管上设有流量计;每一级涡流三相混合器顶部均设有压力表。
7.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，进气管上设有进气阀，进气阀之后设有单向阀。
8.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，进药管上设有单向阀。
9.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，集渣槽上设有液位计。
10.如权利要求1或2所述的具有污泥调质作用的气浮浓缩装置，其特征在于，所述除渣机为刮板式除渣机。
说明书
一种具有污泥调质作用的气浮浓缩装置
技术领域
本发明属于环保技术领域，涉及一种污泥浓缩装置，特别涉及一种具有污泥调质作用的气浮浓缩装置。
背景技术
污水处理厂污泥具有含水率高、体积大、易产生恶臭等特点。城市污水处理厂污泥处理处置问题日益引起重视，污泥浓缩是污泥处理处置的主要工艺之一。目前污泥浓缩仍以重力浓缩为主，从可持续发展的角度看，污泥浓缩装置一体化设备的应用是污泥浓缩脱水的发展趋势。
城市污水处理厂污泥浓缩装置通常有：重力浓缩、机械浓缩、气浮浓缩三种;
1、重力浓缩：是一种沉淀工艺，因为使用最早，所以国内目前使用率较高。但其占地面积较大，浓缩效果较差，浓缩后污泥含水率高，易发酵产生臭气限制其发展。
2、机械浓缩：以离心机为例，虽然占地面积小，周围环境影响小，但其造价高，电耗高，是气浮装置10倍限制其发展。
3、气浮浓缩：占地面积、运行费用小于机械浓缩;污泥贮存能力小于重力浓缩法;动力消耗、操作要求高于重力浓缩。
一般的活性污泥，其含水率高达99%左右。当污泥含水率由99%降至95%时，污泥的体积可缩小到原来的1/5。对污泥有效地、经济地进一步处理，减少其储存占地，须先进行浓缩。国内大多数污水处理厂采用重力浓缩，然而其浓缩后的污泥含水率一般为95～97%。污泥浓缩中所排出的污泥水中含有大量有机物质，一般混入原污水一起处理，不能直接排放。并且污泥在浓缩池中的停留时间长，一般为12小时左右。在浓缩池中，固体颗粒借重力下降，水分从泥中挤出，浓缩污泥从池底排出，污泥水从池面堰口外溢(连续式)或从池侧出水口流出，排出的污泥含水率高，一般为95～97%。随着我国城市发展需要，土地资源紧缺，极其需要一种占地面积小，处理效果显著，处理后污泥含水率低的新型污泥浓缩装置。
发明内容
本发明的目的在于，克服现有技术的不足，提供一种占地面积小，处理效果显著，处理后污泥含水率低的具有污泥调质作用的气浮浓缩装置。
本发明的目的是通过如下技术方案实现的：

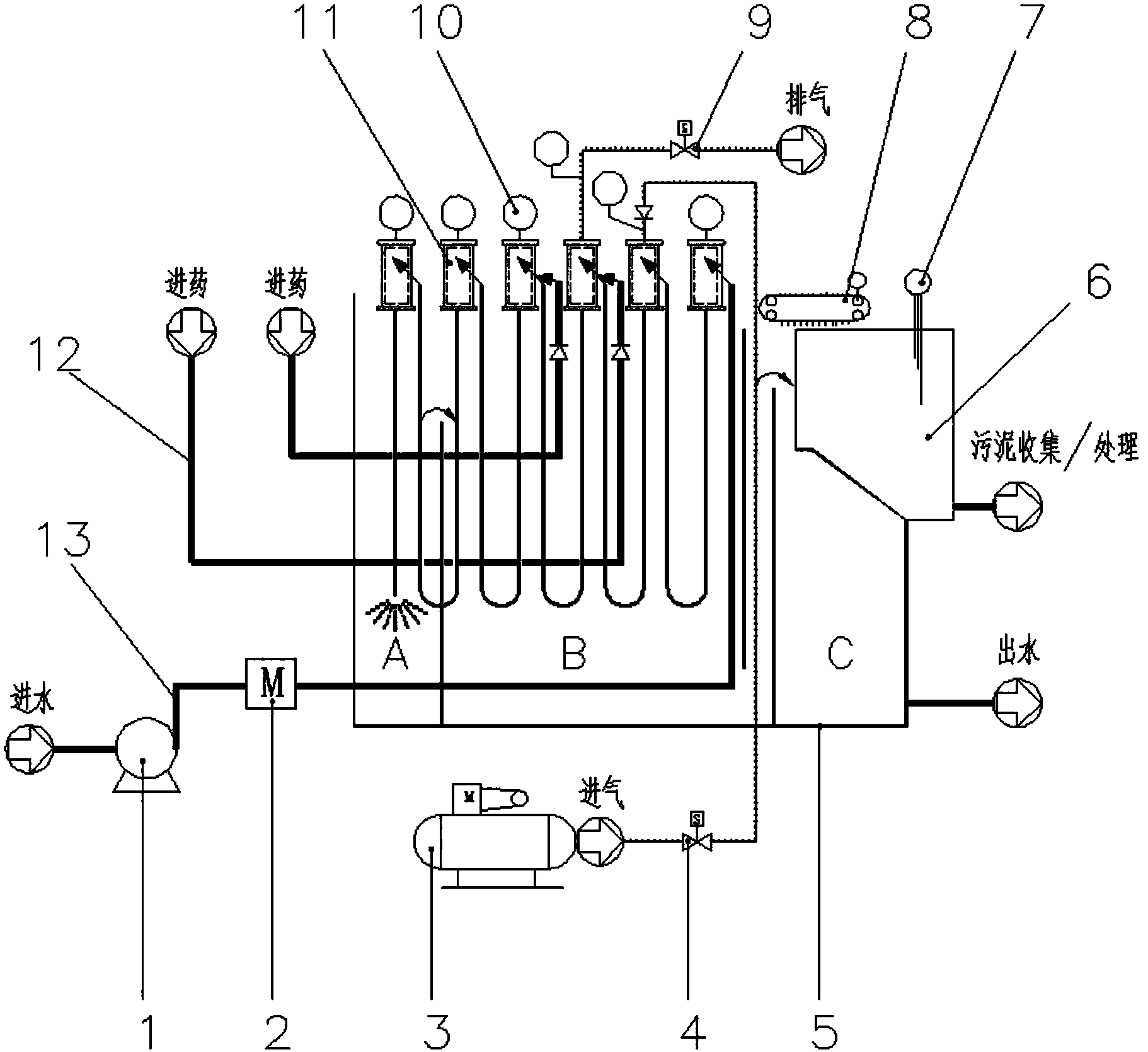

一种具有污泥调质作用的气浮浓缩装置，它包括一反应槽，在反应槽上方并排设置多组(即多级)串联的涡流三相混合器，靠出水侧为第一级，靠进水侧为最后一级，(即从出水侧到进水侧依次排列为第一级、第二级……第N级)，每级涡流三相混合器内设有一级反应器;反应槽从进水侧到出水侧由堰板分隔成三个室：接触室、分离室和清水收集室;分离室上方设置除渣机，除渣机另一端下方设置集渣槽;总进水管一端与进水泵出口连接，另一端与第一级涡流三相混合器的侧面进水口连接;第一级涡流三相混合器的底部出水口与第二级涡流三相混合器的侧面进水口连接;……以此类推，前一级涡流三相混合器的底部出水口与后一级涡流三相混合器的侧面进水口连接;最后一级涡流三相混合器的底部出水口直接连接一根释放管;释放管出口位于反应槽接触室下部;每一级涡流三相混合器的侧面进水口处的进水管上设有旁通注入管;进药管分别与某一级或几级涡流三相混合器的侧面进水口处的旁通注入管连接;进气管一端与空压机出口连接，另一端与某一级或几级涡流三相混合器的顶部进气口连接;某一级涡流三相混合器的顶部出气口连接一根排气管;排气管上设有排气阀。
进一步地，分离室上方设置除渣机，除渣机另一端水平延伸至集渣槽上方;集渣槽的顶部低于涡流三相混合器的底部;集渣槽下部一大半是倾斜的，倾斜底位于清水收集室上方。
进一步地，每一级涡流三相混合器的侧面进水口处的进水管与旁通注入管垂直。
更进一步地，反应槽上方并排设置六级串联的涡流三相混合器;进药管分别与第三级、第四级涡流三相混合器的侧面进水口处的旁通注入管连接;进气管一端与空压机出口连接，另一端与第二级涡流三相混合器的顶部进气口连接;第三级涡流三相混合器的顶部出气口连接一根排气管。
更进一步地，总进水管上设有流量计;每一级涡流三相混合器顶部均设有压力表。进气管上设有进气阀，进气阀之后设有单向阀。进药管上也设有单向阀。集渣槽上设有液位计。
本发明的有益效果：
本发明的具有污泥调质作用的气浮浓缩装置，通过将化学药剂与废水和气同时加入多级涡流三相混合器中，通过多级涡流三相混合器特殊的物理作用，能同时实现污泥调质和气浮浓缩。
本发明的具有污泥调质作用的气浮浓缩装置的技术特性在于，实现了设备一体化、污泥调质、污泥上浮的革新，省略了溶气水制备、循环水系统和缓慢低效的气泡附着过程，实现了前所未有的浮渣去除效率(浮渣去除率达99%以上)，节省了90%以上的占地面积和大量基建投资费用。由于去除效率高，可以大大降低后级处理工艺的负荷并增加其稳定性。由于所产生的浮渣含水少且密实，可以大大地降低浮渣收容池的体积。使得整个工艺更为可靠、占地面积和运行成本都大大降低。
本发明的气浮浓缩装置的原理与重力浓缩相反，气泡粘附在悬浮物上作为载体，形成密度比水轻的气固混合物，上浮到水面，从而使悬浮物杂质与水分离，然后用刮板将浓缩污泥刮入排泥槽，污泥水则从池底排出。本发明的具有污泥调质作用的气浮浓缩装置，相比重力浓缩，具有浓缩速度快，停留时间短、浮渣含水率低、出水水质高、占地面积小等特点。
