申请日2015.05.25
公开(公告)日2015.09.30
IPC分类号A01C23/04; A01G25/16
摘要
一种生活污水农业灌溉利用控制系统，其特征在于包括污水处理池、灌溉管路、输水管、清水池、清水管、第一压力传感器，第二压力传感器及反冲洗管，污水处理池设有第一液位传感器;灌溉管路包括主管及与主管连接的多个分支管;输水管进水端与前述污水处理池连接，出水端与前述主管连接，该输水管自出水到进水依次设有第一电磁阀、水泵及第二电磁阀;清水管进水端与前述清水池连接，出水端与前述输水管连接并位于第二电磁阀和水泵之间。与现有技术相比，本发明的优点在于：实现了生活污水农业综合利用的自动控制和调节，节省了大量的劳动力;反冲洗回路的设计人性化地考虑到了常见的过滤器堵塞问题，很大程度上减少了人工清理。
权利要求书

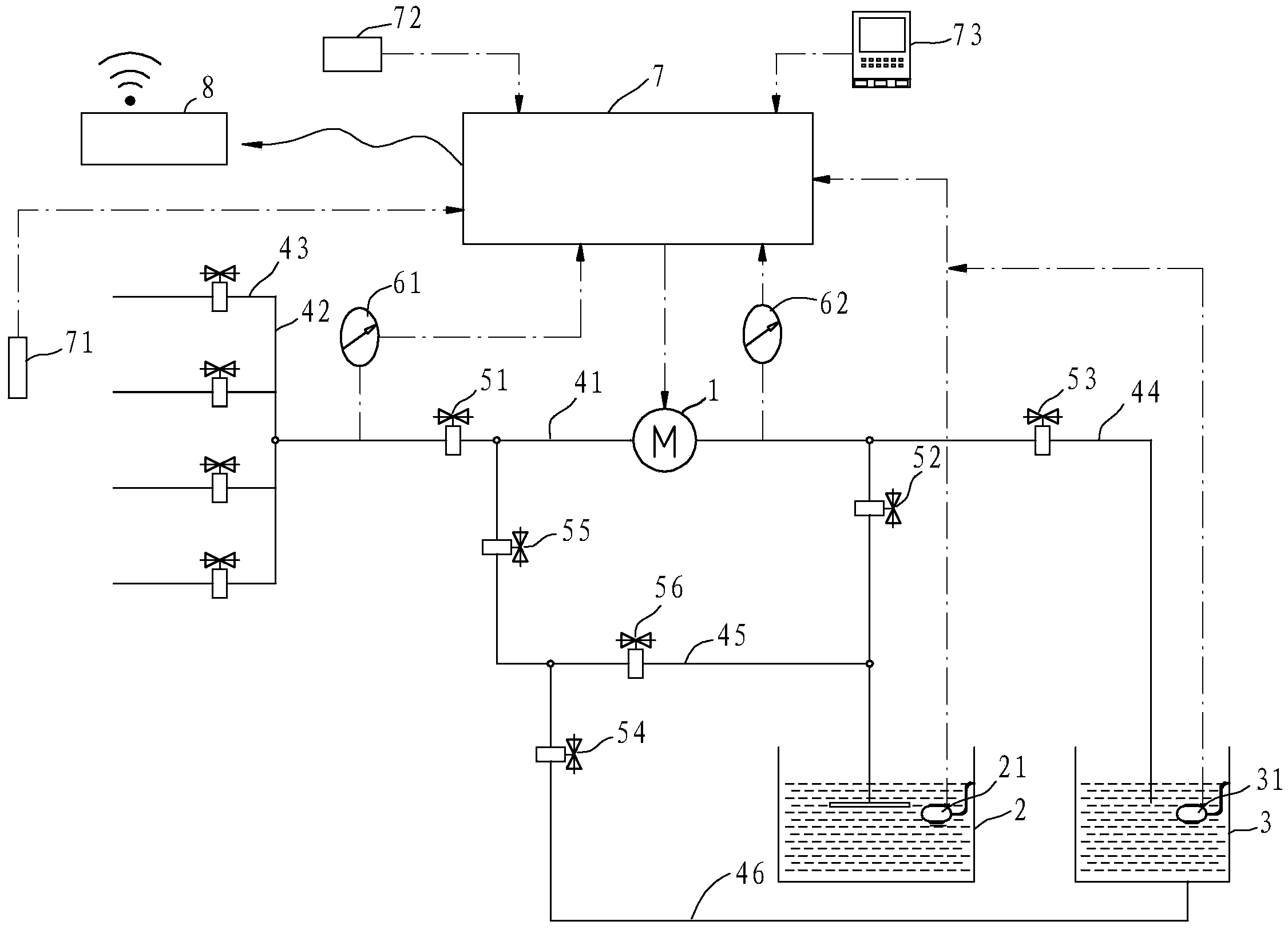

1.一种生活污水农业灌溉利用控制系统，其特征在于包括
污水处理池，设有第一液位传感器;
灌溉管路，包括主管及与主管连接的多个分支管;
输水管，进水端与前述污水处理池连接，出水端与前述主管连接，该输水管自出水 到进水依次设有第一电磁阀、水泵及第二电磁阀;
清水池，设有第二液位传感器;
清水管，进水端与前述清水池连接，出水端与前述输水管连接并位于第二电磁阀和 水泵之间，该清水管上设有第三电磁阀;
第一压力传感器，设于前述输水管上并位于水泵和主管之间;
第二压力传感器，设于前述输水管上并位于水泵和处理池之间;
反冲洗管，进水端与前述污水处理池连接，出水端与输水管连接并位于第一电磁阀 和水泵之间，该反冲洗管上设有阀门;
中央处理器，信号输入端与前述的第一液位传感器、第二液位传感器、第一压力传 感器及第二压力传感器分别连接，控制输出端与前述的第一电磁阀、水泵、第二电磁阀、 第三电磁阀及阀门连接，能将第一压力传感器的信号形成报警信号发送给远端服务系 统。
2.根据权利要求1所述的生活污水农业灌溉利用控制系统，其特征在于所述中央 处理器具有无线信号发送模块，对应地，所述的远端服务系统具有无线信号接收模块。
3.根据权利要求1所述的生活污水农业灌溉利用控制系统，其特征在于所述的清 水池与污水处理池之间连接有一清水回流管，该清水回流管上设有第四电磁阀。
4.根据权利要求3所述的生活污水农业灌溉利用控制系统，其特征在于所述的阀 门包括间隔布置的第五电磁阀和第六电磁阀，所述清水回流管的进水端连接于反冲洗管 上并位于第五电磁阀和第六电磁阀之间。
5.根据权利要求1所述的生活污水农业灌溉利用控制系统，其特征在于该控制系 统还包括一布置于灌溉区域的水势探头，该水势探头的信号输出端与中央处理器连接。
6.根据权利要求1所述的生活污水农业灌溉利用控制系统，其特征在于该控制系 统还包括一用于拍摄现场的摄像头，该摄像头的数据输出端与中央处理器连接。
7.根据权利要求1所述的生活污水农业灌溉利用控制系统，其特征在于所述的中 央处理器包括一报警模块，该报警模块能形成报警信号。
说明书
生活污水农业灌溉利用控制系统
技术领域
本发明涉及一种生活污水灌溉监控系统，将生活污水处理后用来农田灌溉，以节约 农村用水。
背景技术
近年来，农村经济的快速发展，农村生活污水的排放量也随之大大增加。这些污水 直接或稍作处理后排入自然水体对自然环境的影响不容忽视，尤其是当工业污染得到相 应的控制时，农村生活污水对环境的影响越来越凸显。
农村生活污水主要包括厨房用水、沐浴洗涤用水和冲洗厕所用。通常具有有机污染 物含量大、粪水混合、含氮、磷量较多等特点。就农村生活污水的处理和应用，研究人 员作了大量工作，如专利号为ZL200910099981.9的中国发明专利《一种生活污水的处 理装置及其处理方法》(授权公告号为CN101580333B)，该专利通过过滤沉砂系统组件、 生物厌氧系统组件及多级过滤系统组件，实现污水达到排放要求;另参考专利号为 ZL201210081907.6的中国发明专利《一种生活污水的综合利用方法》(授权公告号为 CN102603121B)，该专利将生活污水经过一系列处理后净化为清洁水应用于日常生活; 类似的还可以参考CN104098223A，CN103395944A等。
随着现代人生活水平和生活模式的改变，传统的肩挑手提的方式施用农家肥因需要 投入较多劳动量、气味难闻等缺点，越来越少地被采用。将生活污水经处理至达到施肥 要求后用于农业资源化利用，是一种具有较好的经济和环境效益的处理方式。相关文献 可以参考申请号为201410267987.3的中国发明专利申请公开《一种农村生活污水高埂稻 田灌溉调控系统及其建造方法》(公开号为CN 104563266A)，该专利将生活污水处理后 用来灌溉稻田。
然而现有的污水处理装置和灌溉系统都牵涉到很多管道，而这些管道不可避免存在 堵塞、损坏等异常情况，同时农村由于没有专业的人员，没有得到很好的维护和监控， 这就会引起很大的不便，因此，研发一套与灌溉系统配设使用的自动控制系统，势在必 行。
发明内容
本发明所要解决的技术问题是针对上述的技术现状而提供一种便于实时管理和排 查故障的生活污水农业灌溉利用控制系统。
本发明解决上述技术问题所采用的技术方案为：一种生活污水农业灌溉利用控制系 统，其特征在于包括
污水处理池，设有第一液位传感器;
灌溉管路，包括主管及与主管连接的多个分支管;
输水管，进水端与前述污水处理池连接，出水端与前述主管连接，该输水管自出水 到进水依次设有第一电磁阀、水泵及第二电磁阀;
清水池，设有第二液位传感器;
清水管，进水端与前述清水池连接，出水端与前述输水管连接并位于第二电磁阀和 水泵之间，该清水管上设有第三电磁阀;
第一压力传感器，设于前述输水管上并位于水泵和主管之间;
第二压力传感器，设于前述输水管上并位于水泵和处理池之间;
反冲洗管，进水端与前述污水处理池连接，出水端与输水管连接并位于第一电磁阀 和水泵之间，该反冲洗管上设有阀门;
中央处理器，信号输入端与前述的第一液位传感器、第二液位传感器、第一压力传 感器及第二压力传感器分别连接，控制输出端与前述的第一电磁阀、水泵、第二电磁阀、 第三电磁阀及阀门连接，能将第一压力传感器的信号形成报警信号发送给远端服务系 统。
所述中央处理器具有无线信号发送模块，对应地，所述的远端服务系统具有无线信 号接收模块。系统将信号传输至远端，方便管理人员对系统总做状态的实时监控。
所述的清水池与污水处理池之间连接有一清水回流管，该清水回流管上设有第四电 磁阀。清水储存回路的设计利用处理后相对较清的水补充清水池储水，减少了自然水体 的用水，同时使得清水池补水过程能够自动完成。
进一步，所述的阀门包括间隔布置的第五电磁阀和第六电磁阀，所述清水回流管的 进水端连接于反冲洗管上并位于第五电磁阀和第六电磁阀之间。
该控制系统还包括一布置于灌溉区域的水势探头，该水势探头的信号输出端与中央 处理器连接。可以根据土壤水势大小对土壤进行有效的灌溉，保证充足水量的同时，降 低用水量。
进一步，该控制系统还包括一用于拍摄现场的摄像头，该摄像头的数据输出端与中 央处理器连接。
所述的中央处理器包括一报警模块，该报警模块能形成报警信号。当管路出现故障 时，报警系统做出报警反应，以便及时对管路进行故障维修。
与现有技术相比，本发明的优点在于：实现了生活污水农业综合利用的自动控制和 调节，节省了大量的劳动力;反冲洗回路的设计人性化地考虑到了常见的过滤器堵塞问 题，很大程度上减少了人工清理、更换过滤器的频次，同时清水池的水也可以直接用于 灌溉，保证正常灌溉不受影响。清水直排回路的设计将本控制系统用于普通的浇水和施 肥过程，节省了大量的时间和劳动力;本自动控制系统的建设价格低，运行成本低，应 用科学、灵活，管理方便，可拆卸重复使用。
