申请日2016.06.23
公开(公告)日2016.11.09
IPC分类号B01D36/04
摘要
本实用新型公开了一种蜡模制作车间污水处理回收系统，打蜡车间地面位于二楼，打蜡车间地面上有用于冷却成型后的蜡模的污水，污水流入地势低于打蜡车间地面的地面四周集水槽，溢出的污水继续往下流。初滤池位于地面四周集水槽下，地面四周集水槽内的水通过左侧的PVC管流入初滤池中。初滤池内安装一块分离板，通过分离板则隔离了水中的蜡质。滞留在初滤初左侧的蜡质可以捞起重新回收利用。初滤池中的水通过安装在其稍下部位的滤池连接水管将水流入二次滤池。滤池连接水管的一侧安装有滤网，以过滤杂质。潜水泵放置在二次滤池内，将二次滤池的水抽上二楼的蜡模制作车间重新利用。本实用新型，不仅能节约资源，降低生产成本，而且还能保护自然环境。
摘要附图
权利要求书

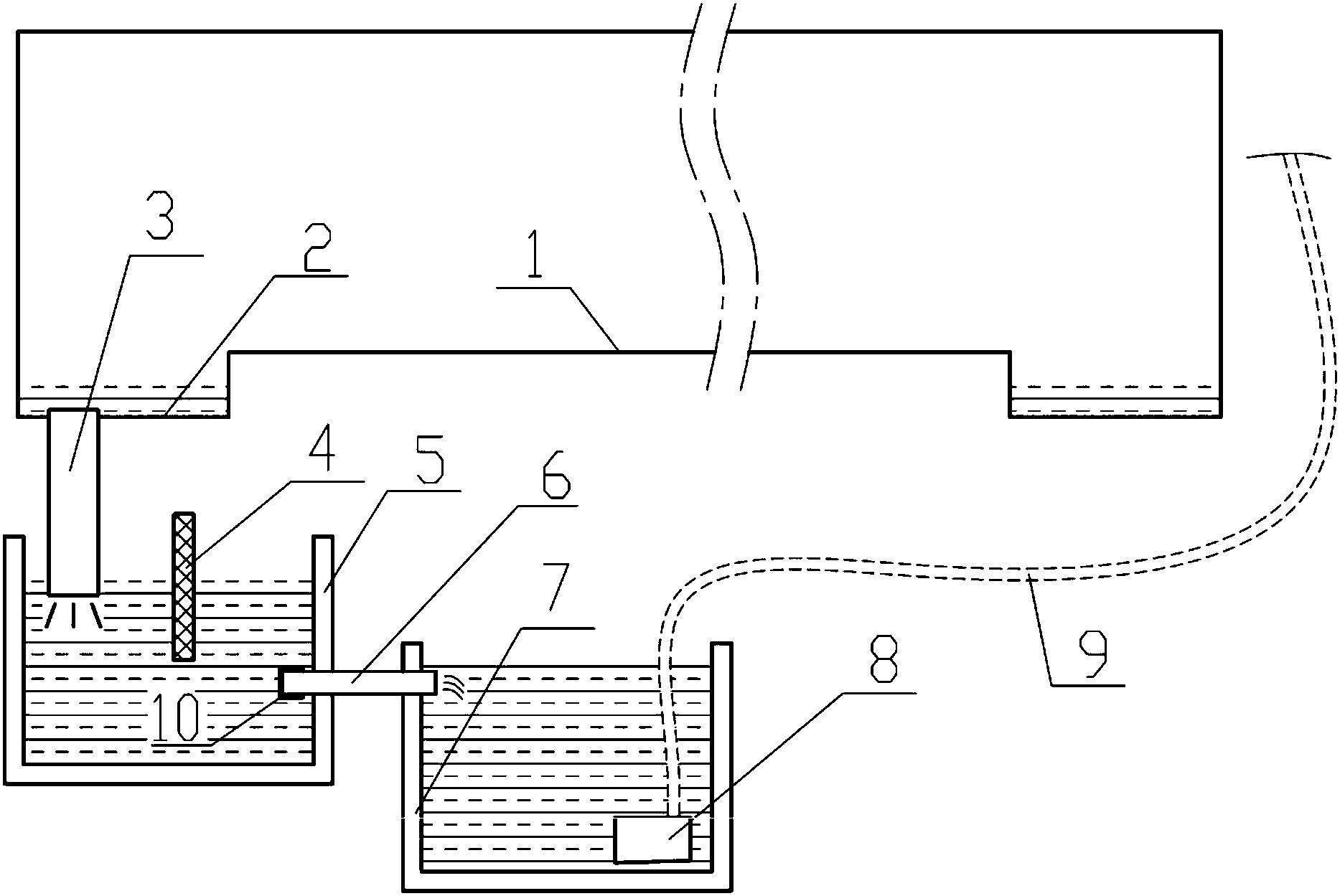

1.一种蜡模制作车间污水处理回收系统，其特征在于，包括打蜡车间地面(1)，地面四周集水槽(2)，PVC水管(3)，分离板(4)，初滤池(5)，滤池连接水管(6)，二次滤池(7)，潜水泵(8)，水泵管(9)，滤网(10);
地面四周集水槽(2)通过左侧的PVC水管(3)与初滤池(5)连接;初滤池(5)内安装一块分离板(4)，滤池连接水管(6)左侧安装在初滤池(5)的下部，右侧连接二次滤池(7)，滤池连接水管(6)的左端安装有滤网(10)，潜水泵(8)放置在二次滤池(7)内，潜水泵(8)与水泵管(9)的一端连接。
2.根据权利要求1所述的一种蜡模制作车间污水处理回收系统，其特征在于，所述蜡模制作的打蜡车间地面(1)位于二楼，地面四周集水槽(2)的地势低于打蜡车间地面(1)。
3.根据权利要求1所述的一种蜡模制作车间污水处理回收系统，其特征在于，所述初滤池(5)位于地面四周集水槽(2)下，二次滤池(7)在初滤池(5)的右侧，二次滤池(7)的所在平面比初滤池(5)低。
说明书
一种蜡模制作车间污水处理回收系统
技术领域
本实用新型涉及一种污水处理技术领域，特别涉及一种蜡模制作车间污水处理回收系统。
背景技术
目前，蜡模制作过程中需要用到很多自来水来冷却，因此蜡模制作车间会有很多污水溢出，这些污水中夹杂着很多蜡质，这种污水直接排放河道里，不仅会严重污染环境，而且污水里面的蜡质和水没有得到充分的二次再利用。
实用新型内容
为了克服现有研究的不足，本实用新型专利提供了一种蜡模制作车间污水处理回收系统。这种蜡模制作车间污水处理回收系统，通过对蜡质的分离，达到回收石蜡和自来水的目的。不仅能节约资源，降低生产成本，而且还能有效的保护自然环境。为实现上述功能，本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型公开了一种蜡模制作车间污水处理回收系统，包括打蜡车间地面，地面四周集水槽，PVC水管，分离板，初滤池，滤池连接水管，二次滤池，潜水泵，水泵管，滤网;
地面四周集水槽通过左侧的PVC水管与初滤池连接;初滤池内安装一块分离板，滤池连接水管左侧安装在初滤池的下部，右侧连接二次滤池，滤池连接水管的左端安装有滤网，潜水泵放置在二次滤池内，潜水泵与水泵管的一端连接。
进一步的，所述蜡模制作的打蜡车间地面位于二楼，地面四周集水槽的地势低于打蜡车间地面。
进一步的，所述初滤池位于地面四周集水槽下，二次滤池在初滤池的右侧，二次滤池的所在平面比初滤池低。
由于在打蜡过程中需要用到很多水来冷却成型后的蜡模，因而有许多夹杂着蜡质的水溢出在打蜡生产车间地面上。
打蜡车间地面溢出的水往下流，地面四周集水槽的地势低，就流入地面四周水槽中。地面四周集水槽内的水通过左侧的PVC管流入初滤池中。初滤池内安装一块分离板，由于蜡的密度小，浮在水面上，通过分离板则隔离了水中的蜡质。滞留在初滤初左侧的蜡质可以捞起重新回收利用。
初滤池中的水通过安装在其稍下部位的滤池连接水管将水流入二次滤池。滤池连接水管的一侧安装有滤网，以过滤杂质。潜水泵放置在二次滤池内，就可将二次滤池的水抽上二楼的蜡模制作车间重新利用。
本实用新型的有益效果：
1、本实用新型的蜡模制作车间污水处理回收系统通过分离板隔离蜡质。
2、本实用新型的蜡模制作车间污水处理回收系统通过滤网过滤杂质。
3、本实用新型的蜡模制作车间污水处理回收系统以潜水泵回收过滤后的水，不仅能节约资源，降低生产成本，而且还能有效的保护自然环境。
4、本实用新型的蜡模制作车间污水处理回收系统结构简单，成本低。
