申请日2016.06.23
公开(公告)日2016.09.21
IPC分类号C02F3/30
摘要
本发明公开了一种上流式活性污泥生物膜氧化沟有机污水处理系统，主要包括砂滤池和反应池;反应池由多个串联的反应单元组成，每个反应单元从下至上都分为四个反应区，第一反应区为厌氧区，第二反应区为缺氧区，第三、第四反应区为好氧区。据此，发明人还建立了相应的处理工艺。与现有技术相比，本发明具有占地较少、设备简单、自动化程度高、运行成本低、处理效果好(反应充分彻底、污泥产生少)的突出优点。

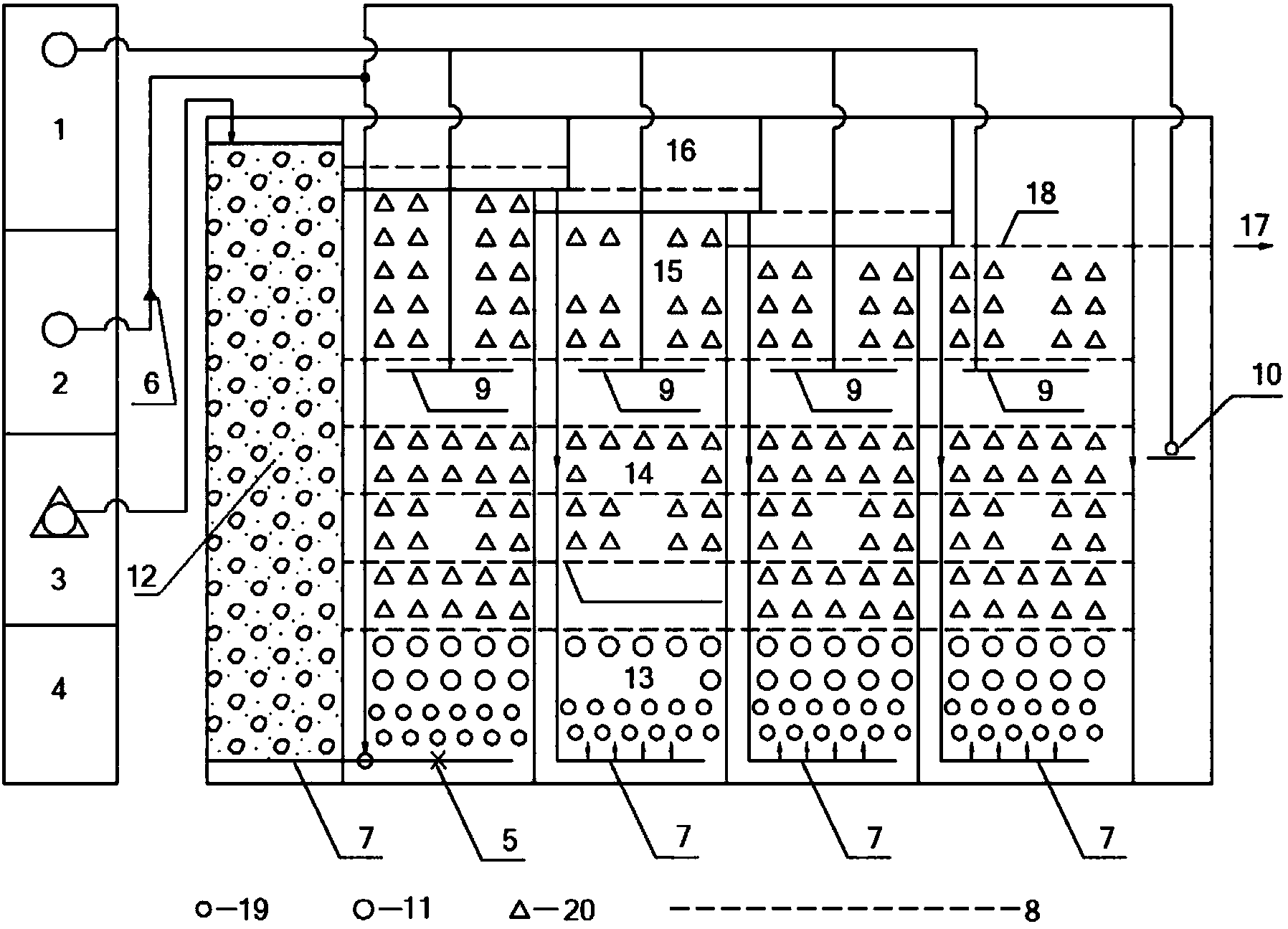

摘要附图
权利要求书
1.一种上流式活性污泥生物膜氧化沟有机污水处理系统，其特征在于主要包括砂滤池和反应池;所述反应池由多个串联的反应单元组成，每个反应单元从下至上都分为四个反应区，第一反应区为厌氧区，第二反应区为缺氧区，第三、第四反应区为好氧区，每个反应区均布置生物挂膜或组合填料，好氧区中设置有曝气装置，每个反应单元均设进水管、布水器和出水管，进水管连接设置在厌氧区底部的布水器，出水管设置在第四反应区;砂滤池上端进水管连接提升泵，砂滤池下端出水管连接首个反应单元底部的进水管及布水器，中间各级反应单元的进水管分别连接上一级反应单元的出水管。
2.根据权利要求1所述的上流式活性污泥生物膜氧化沟有机污水处理系统，其特征在于：所述第一反应区中生物挂膜为释磷菌、厌氧菌、组合填料为除磷剂，第二反应区中生物挂膜为反硝化细菌，第三、四反应区中生物挂膜为聚酸菌，好氧菌。
3.根据权利要求1所述的上流式活性污泥生物膜氧化沟有机污水处理系统，其特征在于还包括控制部分、空压机、罗茨风机、回流泵，空压机和回流泵一端连接首个反应单元底部的进水管及布水器，回流泵另一端连接出水池，罗茨风机连接曝气装置，控制部分连接并控制系统各部分。
4.使用权利要求1所述上流式活性污泥生物膜氧化沟有机污水处理系统的处理工艺。
5.根据权利要求4所述的处理工艺，其特征在于按以下操作进行：提升泵从调节池把污水提升到砂滤池，经砂滤池过滤进入反应池，分别通过布水器逐级经过每个反应单元中各反应区的生物挂膜或组合填料，最后出水。
6.根据权利要求5所述的处理工艺，其特征在于：所述水的上升流速不大于0.9米/小时。
说明书
上流式活性污泥生物膜氧化沟有机污水处理工艺及其系统
技术领域
本发明属于污水处理技术领域，尤其涉及一种上流式活性污泥生物膜氧化沟有机污水处理工艺及其系统。
背景技术
改革开放以来，我国大中城市建设了一批污水处理设施，对于保护环境、治理污染起到很大作用。随着我国乡镇经济的迅速发展、人民生活水平的提高，农村城市化的进程大大加快，大量的小城镇将迅速兴起，今后我国大部分人口将居住在城镇中。目前我国共有17000多个建制镇，绝大多数没有排水和污水处理设施，而且，由于几十年的经济发展，一些中小城镇尤其经济发达的乡镇污染严重，已影响到人民的生活和健康。从另一方面讲，中小城镇和大中城市的在水系上是相通的，而且处在大中城市的上游，中小城镇的污水治理工作做不好，大中城市水环境质量也不会有明显改善，因此，中小城市的环境保护问题越来越引起人们的重视。针对目前的情况，国家提出未来需要加大对中小城市及乡镇环境综合治理的投入，常住人口达到两万以上的乡镇、旅游风景区沿线的村屯都要作生活污水处理设施的建设。同时，国家又提出加大珠江水系的生态保护，在未来几年中势必要加大生活污水处理设施的投入。因此，未来一段时间内我国将在中小城镇建一大批污水处理厂，这些处理厂的规模，小的每日有几十吨、大的每日有几万吨，这在规模上和大型的污水处理厂相差较大，而且和大中城市的经济发展水平、排水体系、基础资料、融资渠道有很大不同。
目前我国在生活污水处理方面主要采用UASB工艺(上流式厌氧反应)、CAST工艺(间歇式反应器)、CASS工艺(循环活性污泥法)、SBR(序批式活性污泥法)、A/O(内循环活性污泥工艺)、A2/O、MBR(生物膜处理工艺)、IBR射流工艺等。然而，这些工艺存在普遍存在如下问题：
1、运行过程中所需人员多，多的七八个，少的也需要四个人，人员的工资高。
2、产生的污泥量大，每万吨污水要产生40～55吨的污泥，每吨污泥的填埋费用基本在80～100元左右，还不包含运输成本，有些偏远乡镇的运输成本则更高。
3、耗电大，处理每吨污水的电耗在0.4～0.6元左右。
4、设备多，故障多，维修成本高，尤其是MBR等利用膜处理的工艺，每三、四年就要更换处理膜，一换就是四十万，甚至上百万元。
5、城市内河的治理。内河是一个城市的血脉，我国城市大多都是采用截流的方式，把内河的水引到市政污水处理厂去处理，一旦下雨各个街道污水管网里的污水就往外流，满大街都是污水。要从根本上解决，唯一的方法就是建污水处理厂，但对于寸土寸金的城市来说，无法解决建厂用地的问题。
综上，平均处理每吨污水的成本接近2.5元，这对于每天污水处理几百吨到一两千吨水的污水处理厂开销巨大，这些就是造成我国乡镇污水处理厂甚至大型的污水处理厂无法运行的根本原因，也就是建得起用不起，造成资源浪费
发明内容
本发明要解决的技术问题是提供一种占地较少、设备简单、自动化程度高、运行成本低、处理效果好的上流式活性污泥生物膜氧化沟有机污水处理工艺及其系统。
为解决上述技术问题，本发明采用以下技术方案：上流式活性污泥生物膜氧化沟有机污水处理系统，主要包括砂滤池和反应池;反应池由多个串联的反应单元组成，每个反应单元从下至上都分为四个反应区，第一反应区为厌氧区，第二反应区为缺氧区，第三、第四反应区为好氧区，每个反应区均布置生物挂膜或组合填料，好氧区中设置有曝气装置，每个反应单元均设进水管、布水器和出水管，进水管连接设置在厌氧区底部的布水器，出水管设置在第四反应区;砂滤池上端进水管连接提升泵，砂滤池下端出水管连接首个反应单元底部的进水管及布水器，中间各级反应单元的进水管分别连接上一级反应单元的出水管。
第一反应区中生物挂膜为释磷菌、厌氧菌、组合填料为除磷剂，第二反应区中生物挂膜为反硝化细菌，第三、四反应区中生物挂膜为聚酸菌，好氧菌。
上述上流式活性污泥生物膜氧化沟有机污水处理系统还包括控制部分、空压机、罗茨风机、回流泵，空压机和回流泵一端连接首个反应单元底部的进水管及布水器，回流泵另一端连接出水池，罗茨风机连接曝气装置，控制部分连接并控制系统各部分。
使用上述上流式活性污泥生物膜氧化沟有机污水处理系统的处理工艺。
上述处理工艺，按以下操作进行：提升泵从调节池把污水提升到砂滤池，经砂滤池过滤进入反应池，分别通过布水器逐级经过每个反应单元中各反应区的生物挂膜或组合填料，最后出水。
水的上升流速不大于0.9米/小时。
针对现有污水处理存在的问题，发明人设计制作了一种上流式活性污泥生物膜氧化沟有机污水处理系统，主要包括砂滤池和反应池;反应池由多个串联的反应单元组成，每个反应单元从下至上都分为四个反应区，第一反应区为厌氧区，第二反应区为缺氧区，第三、第四反应区为好氧区。据此，发明人还建立了相应的处理工艺。与现有技术相比，本发明具有以下突出优点：
1)所需设备少，维护成本低。
2)自动化程度高，可做到无人监控和不需操作人员，每月不定期巡视一两次即可实现一个人可以同时管理七八个污水处理厂。
3)处理反应池占地少，处理池占地面积和每天处理水量比为0.6～0.9，可在内河周边的公园或道路下面建设污水处理厂，建好后恢复其功能，彻底解决了设施用地问题。
4)该处理工艺集硝化和反硝化、聚磷和释磷不断交替反应过程，使得在整个反应更彻底、更充分。
5)基本没有污泥产生，不会发生污泥膨胀，可做到两、三年甚至七、八年才对有机盐和沉沙清理一次。
