申请日2016.08.04
公开(公告)日2017.02.08
IPC分类号B65G33/14; B02C18/14
摘要
一种可均匀搅碎及自动定量的污泥入料装置，包含一个料桶、至少一个螺旋输送单元、一个栏栅单元、至少一个搅料单元及一个驱动单元。该料桶包括一个储料空间、一个开设于顶端部的进料口及至少一个开设于底端部的出料口。该螺旋输送单元设置于该储料空间的底部且连接该出料口。该栏栅单元设置于该储料空间内且位于该进料口及该螺旋输送单元间。该搅料单元设置于该储料空间内且位于该栏栅单元与该螺旋输送单元间。该搅料单元包括一个横向设置于该储料空间的搅料心轴及多个间隔设置于该搅料心轴外周面的搅料件。该驱动单元连接该螺旋输送单元及该搅料单元。
权利要求书
1.一种可均匀搅碎及自动定量的污泥入料装置，用于承接污泥且将污泥定量向外输送，其特征在于：该污泥入料装置包含：
一个料桶，包括一个形成于内部的储料空间、一个开设于顶端部且连通该储料空间的进料口，及至少一个开设于底端部且连通该储料空间的出料口;
至少一个螺旋输送单元，设置于该储料空间的底部且连接该出料口;
一个栏栅单元，设置于该储料空间内且位于该进料口及该螺旋输送单元间，该栏栅单元包括多个横向延伸且间隔设置的栏栅件;
至少一个搅料单元，设置于该储料空间内且位于该栏栅单元与该螺旋输送单元间，该搅料单元包括一个横向设置于该储料空间的搅料心轴及多个间隔设置于该搅料心轴外周面的搅料件;及
一个驱动单元，连接该螺旋输送单元及该搅料单元;
其中，当该驱动单元驱动该搅料单元及该螺旋输送单元运转时，该搅料单元的所述搅料件随着该搅料心轴转动穿伸扫过该栏栅单元，且与该栏栅单元相配合搅碎位于该栏栅单元上方的污泥，并将搅碎的污泥向下朝储料空间的底部推送，而该螺旋输送单元将该搅料单元搅送下来的污泥经由该出料口向外输送。
2.根据权利要求1所述的可均匀搅碎及自动定量的污泥入料装置，其特征在于：所述栏栅件沿一第一方向横向延伸且沿一相异于该第一方向的第二方向横向相间隔。
3.根据权利要求2所述的可均匀搅碎及自动定量的污泥入料装置，其特征在于：该第一方向垂直该第二方向，该搅料单元的该搅料心轴沿该第二方向延伸，且所述搅料件沿该搅料心轴的径向延伸。
4.根据权利要求1所述的可均匀搅碎及自动定量的污泥入料装置，其特征在于：所述栏栅件与该料桶相配合界定出多个相间隔的落料空间，各搅料件对应所述落料空间其中一者且可随着该搅料心轴转动穿伸扫过该落料空间。
5.根据权利要求1所述的可均匀搅碎及自动定量的污泥入料装置，其特征在于：该螺旋输送单元包括一个横向设置于该储料空间的心轴、一个沿该心轴的轴向螺旋环绕设置于该心轴的外周面的螺旋长板件及一个出料接头，该心轴具有一个由相对应出料口穿出该料桶的挤料端部，及一个枢设于该料桶且穿出于该料桶外并连接该驱动单元的驱动端部，该出料接头接设于该料桶的外表面位于该出料口外围处，且具有一个供该心轴的挤料端部及该螺旋长板件位于该挤料端部的部分容置且连通该储料空间的出料通道。
6.根据权利要求5所述的可均匀搅碎及自动定量的污泥入料装置，其特征在于：该螺旋输送单元还包括一个设置于该心轴的该挤料端部外周面邻近该出料通道的出口处的刮料件。
说明书
可均匀搅碎及自动定量的污泥入料装置
技术领域
本实用新型涉及一种入料装置，特别是涉及一种污泥入料装置。
背景技术
参阅图1，为本发明人所研发的一种管线型污泥干燥装置1大致上包含一个管件单元11、一个供热单元12、一个搅拌单元13、一个驱动单元14及一个抽气单元15。该管件单元11包括一个沿一条轴线L延伸且具有一个搅拌空间1111的管件111、两个分别封闭设置于该管件111两相反端的端盖112，及穿设于该管件111且连通该搅拌空间1111的一个入出料接头组113及一个抽气接头组114。该入出料接头组113沿径向穿设于该管件111而连通该搅拌空间1111，且具有一个位于该管件111其中一端部的入料接头1131及一个位于该管件111另一端部的出料接头1132。该供热单元12连接该管件单元11并可对该管件111的一个加热空间1112循环供应热媒介物。该搅拌单元13包括两个分别枢设于所述端盖112的轴座131，及一个沿该轴线L延伸且连接于所述轴座131间的搅拌组132。该搅拌组132具有一个螺旋推切件1321、三个搅拌柱1322及三个刮杆1323。该驱动单元14连接所述轴座131其中一者，用于驱动该搅拌单元13转动。该抽气单元15连接该抽气接头组114，用于抽出该搅拌空间1111内的空气。
上述管线型污泥干燥装置1通过该搅拌单元13的螺旋推切件1321的结构设计，可将由所述入料接头1131送进该搅拌空间1111的污泥，通过该搅拌单元13连续不断地翻搅进行加热干燥，且同时将污泥推送至该出料接头1132排出进行后续处理，因此如何配合该搅拌单元13翻搅推送污泥的速度，来自动定量地供给污泥进该搅拌空间1111，让该管线型污泥干燥装置1可自动连续地且更有效率地进行污泥干燥作业，是一个亟待解决的问题。
发明内容
本实用新型的目的在于提供一种可均匀搅碎及自动定量的污泥 入料装置。
本实用新型可均匀搅碎及自动定量的污泥入料装置，用于承接污泥且将污泥定量向外输送，该污泥入料装置包含一个料桶、至少一个螺旋输送单元、一个栏栅单元、至少一个搅料单元，及一个驱动单元。

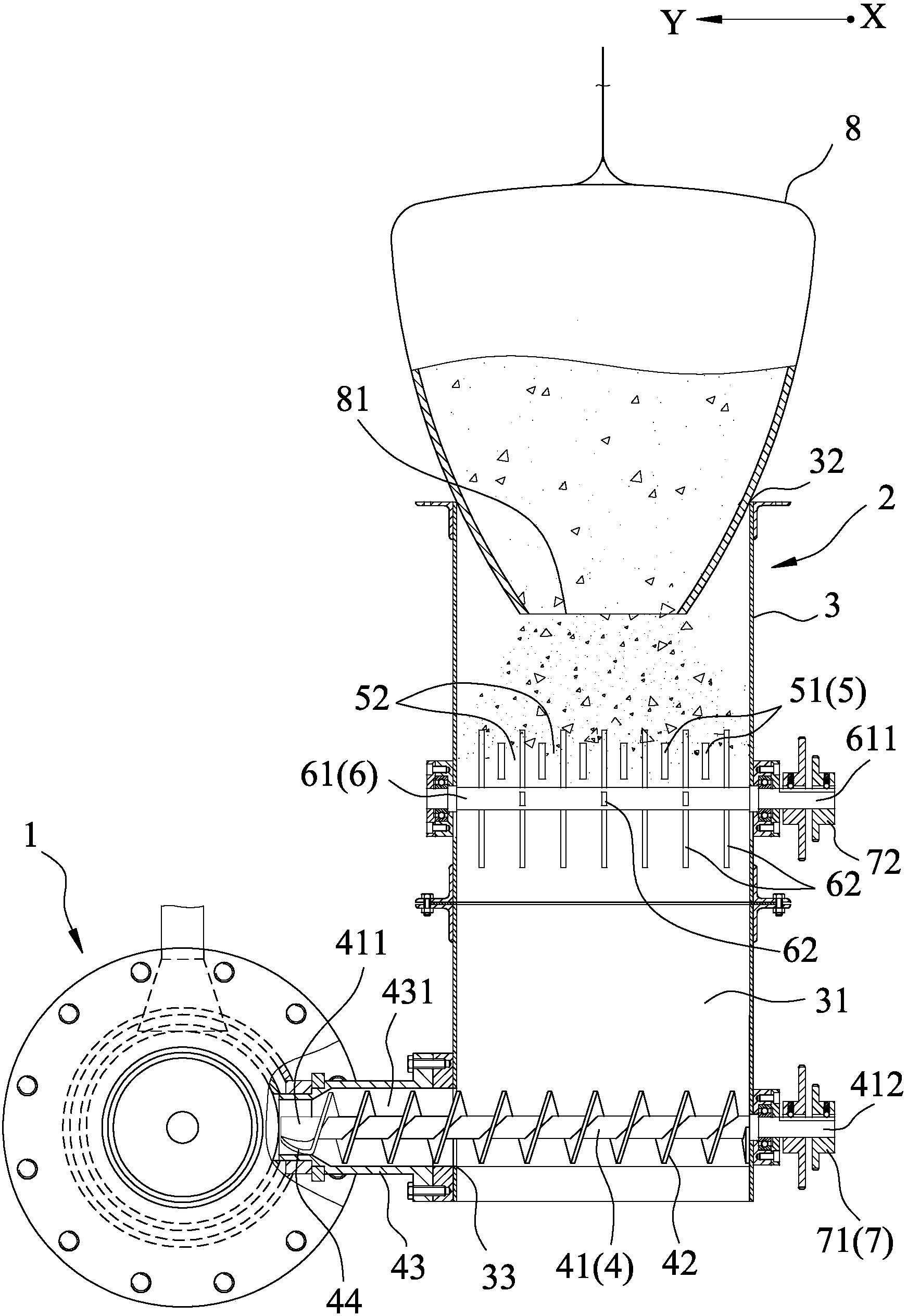

该料桶包括一个形成于内部的储料空间、一个开设于顶端部且连通该储料空间的进料口，及至少一个开设于底端部且连通该储料空间的出料口。
该螺旋输送单元设置于该储料空间的底部且连接该出料口。
该栏栅单元设置于该储料空间内且位于该进料口及该螺旋输送单元间。该栏栅单元包括多个横向延伸且间隔设置的栏栅件。
该搅料单元设置于该储料空间内且位于该栏栅单元与该螺旋输送单元间。该搅料单元包括一个横向设置于该储料空间的搅料心轴及多个间隔设置于该搅料心轴外周面的搅料件。
该驱动单元连接该螺旋输送单元及该搅料单元。
其中，当该驱动单元驱动该搅料单元及该螺旋输送单元运转时，该搅料单元的所述搅料件随着该搅料心轴转动穿伸扫过该栏栅单元，且与该栏栅单元相配合搅碎位于该栏栅单元上方的污泥，并将搅碎的污泥向下朝储料空间的底部推送，而该螺旋输送单元将该搅料单元搅送下来的污泥经由该出料口向外输送。
较佳地，所述栏栅件沿一第一方向横向延伸且沿一相异于该第一方向的第二方向横向相间隔。
较佳地，该第一方向垂直该第二方向，该搅料单元的该搅料心轴沿该第二方向延伸，且所述搅料件沿该搅料心轴的径向延伸。
较佳地，所述栏栅件与该料桶相配合界定出多个相间隔的落料空间，各搅料件对应所述落料空间其中一者且可随着该搅料心轴转动穿伸扫过该落料空间。
较佳地，该螺旋输送单元包括一个横向设置于该储料空间的心轴、一个沿该心轴的轴向螺旋环绕设置于该心轴的外周面的螺旋长板件及一个出料接头，该心轴具有一个由相对应出料口穿出该料桶的挤料端部，及一个枢设于该料桶且穿出于该料桶外并连接该驱动单元的驱动端部，该出料接头接设于该料桶的外表面位于该出料口外围处， 且具有一个供该心轴的挤料端部及该螺旋长板件位于该挤料端部的部分容置且连通该储料空间的出料通道。
较佳地，该螺旋输送单元还包括一个设置于该心轴的该挤料端部外周面邻近该出料通道的出口处的刮料件。
本实用新型的有益效果在于：通过设置于该搅料单元及该螺旋输送单元上方的栏栅单元供污泥的暂时积存，避免所承接的大量污泥重压于该螺旋输送单元及该搅料单元，造成该螺旋输送单元及该搅料单元结构变形而无法运转作动，再通过各搅料单元转动的该搅料心轴带动所述搅料件进行圆周运动，使得各搅料件在穿伸扫过该栏栅单元时，能与所述栏栅件相配合均匀搅碎位于该栏栅单元上方的污泥，并将搅碎的污泥向下朝该储料空间的底部推送，从而达到均匀搅碎及稳流的功效，且通过该螺旋输送单元达到固定每分钟将污泥往外输送的污泥量的功效。
