申请日2016.07.29
公开(公告)日2016.12.28
IPC分类号C02F1/52
摘要
本实用新型属于水处理设备技术领域，具体涉及一种磁絮凝水处理系统。一种磁絮凝水处理系统，包括：磁絮凝加载系统、沉淀池、磁粉回收系统、污泥回流泵、污泥浓缩池;所述的磁絮凝加载系统包括絮凝反应池、磁粉加载池、助凝反应池，相邻池体通过隔板依次连通;助凝反应池与沉淀池连接;沉淀池与磁粉回收系统连接;所述的污泥回流泵通过管道一端连接沉淀池的底部，另一端连接磁粉加载池;污泥浓缩池与磁粉回收系统连接;污泥浓缩池连接有脱水系统;絮凝反应池的进水管道安装有管道混合器。该系统通过结构上的改进和优化，使系统稳定性大大提高，并且提高了磁粉的回收率，系统结构进一步简化，减少了占地面积和投资成本，耗能进一步降低。
权利要求书
1.一种磁絮凝水处理系统，包括：磁絮凝加载系统、沉淀池、磁粉回收系统、污泥回流泵、污泥浓缩池;所述的磁絮凝加载系统包括絮凝反应池、磁粉加载池、助凝反应池，相邻池体通过隔板依次连通;助凝反应池与沉淀池连接;沉淀池与磁粉回收系统连接;所述的污泥回流泵通过管道一端连接沉淀池的底部，另一端连接磁粉加载池;污泥浓缩池与磁粉回收系统连接;污泥浓缩池连接有脱水系统;其特征在于：絮凝反应池的进水管道安装有管道混合器。
2.根据权利要求1所述的磁絮凝水处理系统，其特征在于：所述磁粉回收系统包括磁粉提升泵、管道式高剪切搅拌机、磁鼓回收器，三者依次串联连接;磁粉提升泵与沉淀池的底部连接。
3.根据权利要求2所述的磁絮凝水处理系统，其特征在于：所述的沉淀池包括进水布水、池体、污泥斗、集水堰、出水渠;进水布水位于池体的上部，污泥斗位于池体的底部;集水堰与池体为挡板过孔连接;集水堰与出水渠连通;所述的进水布水与助凝反应池连通;污泥斗与磁粉提升泵连接。
4.根据权利要求3所述的磁絮凝水处理系统，其特征在于：所述的沉淀池设置有刮泥机，刮泥机的电机放置于沉淀池的上方，刮泥部分伸到污泥斗内，中间通过连接转轴连接，刮泥机可将沉淀池内的污泥刮至泥斗中。
5.根据权利要求2所述的磁絮凝水处理系统，其特征在于：所述的沉淀池包括池体、污泥斗、进水管、出水管、集水堰、污泥管;池体的中部设有竖直的中心管;进水管与中心管连通;池体的中部为沉淀区，沉淀区上部设有集水堰，集水堰与出水管连接;污泥斗位于池体的底部;污泥管与污泥斗连接;进水管与助凝反应池连通;污泥管与磁粉提升泵连接。
6.根据权利要求5所述的磁絮凝水处理系统，其特征在于：在沉淀池中设有刮泥机。
7.根据权利要求6所述的磁絮凝水处理系统，其特征在于：池体的下部设有倒角，其作用是使沉淀池下部的污泥汇集于污泥斗。
8.根据权利要求1-7任一项所述的磁絮凝水处理系统，其特征在于：所述的絮凝反应池、磁粉加载池、助凝反应池的池体上方分别设置有搅拌器。
9.根据权利要求2-7任一项所述的磁絮凝水处理系统，其特征在于：污泥回流泵和磁粉提升泵选用渣浆泵或耐腐耐磨泵。
说明书
一种磁絮凝水处理系统
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种磁絮凝水处理系统。
背景技术
随着近年来经济的快速发展，水环境污染造成的水资源危机已经成为社会经济发展的重要制约因素，为了解决水资源日益短缺的问题，各种先进的水处理设备和技术也不断涌现。含磷洗涤剂可使城市污水中正磷酸盐的含量大大增加，而处理正磷酸盐污水比较困难，并且由于其沉淀性能不佳而需要大量投加絮凝剂助其沉淀，且沉淀时间较长。采用磁分离技术能够很好的解决上述问题，原理是在投加絮凝剂的同时，向污水中投加磁粉等磁性加载物，使之与沉淀絮凝物结合，然后通过高效沉淀和磁过滤除去污水中的污染物，再将磁性加载物回收循环使用。
已有实用新型专利CN201280483Y 中公开了一种除去流体中污染物的系统，该系统包括混合池和沉淀池，并通过磁性物质加载絮凝去除流体中的污染物;沉淀池的下端污染物出口与水力旋流分离机构连通，所述水力旋流机构包括吸泥装置、破碎装置、和至少一个水力旋流分离器;该水力旋流分离机构可将磁性物质从污染物中分离出来，从而达到回收磁性物质的目的。上述专利中提供的系统采用磁絮凝技术，虽然能够有效去除污水中的污染物，并能回收磁性物质，但该系统为仅仅采用水力旋流器来分离磁性物质，回收率低。已有改进的提高磁性物质回收率的技术，采用高速剪切机和磁鼓分离器串联的形式，该种形式耗能较大，增加系统运营成本。
专利号为201220523689.2的实用新型专利提供一种磁絮凝水处理系统, 该系统虽然能够有效去除污染物，磁性物质回收率较高，降低磁粉损耗。但系统结构较复杂，占地面积较大，并且污泥与磁粉的分离率低，导致磁粉的回收率相应较低。由于输送的污泥中含有磁粉，管道和设备很容易磨坏，经常出现故障，系统稳定性低。
实用新型内容
本实用新型的目的是提供一种磁絮凝水处理系统，该系统通过结构上的改进和优化，使系统稳定性大大提高，并且提高了磁粉的回收率，系统结构进一步简化，减少了占地面积和投资成本，耗能进一步降低。

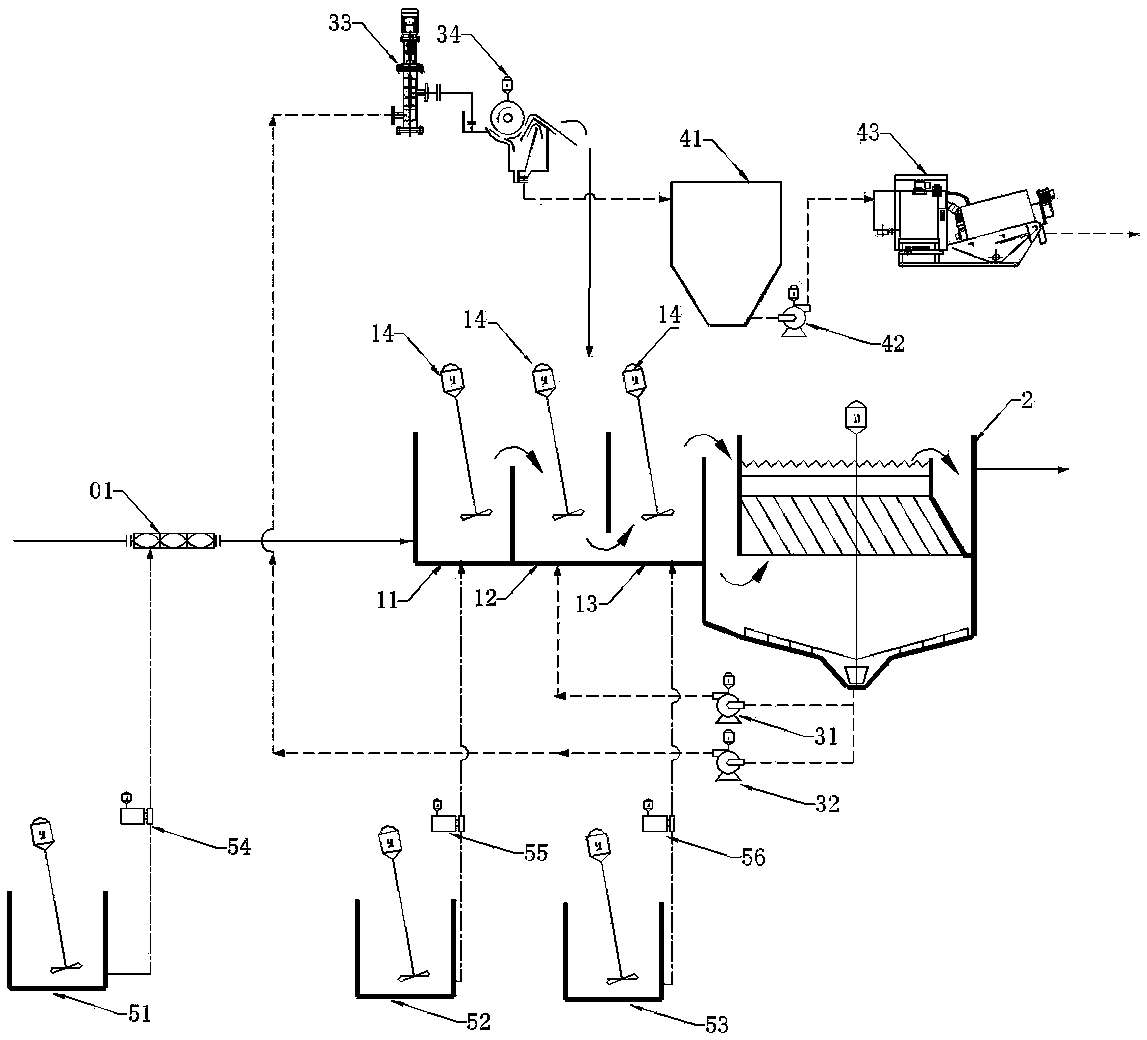

为了实现上述目的，本实用新型采用的技术方案是：一种磁絮凝水处理系统，包括：磁絮凝加载系统、沉淀池、磁粉回收系统、污泥回流泵、污泥浓缩池;所述的磁絮凝加载系统包括絮凝反应池、磁粉加载池、助凝反应池，相邻池体通过隔板依次连通;助凝反应池与沉淀池连接;沉淀池与磁粉回收系统连接;所述的污泥回流泵通过管道一端连接沉淀池的底部，另一端连接磁粉加载池;污泥浓缩池与磁粉回收系统连接;污泥浓缩池连接有脱水系统;絮凝反应池的进水管道安装有管道混合器。
所述磁粉回收系统包括磁粉提升泵、管道式高剪切搅拌机、磁鼓回收器，三者依次串联连接;磁粉提升泵与沉淀池的底部连接。
所述的沉淀池包括进水布水、池体、污泥斗、集水堰、出水渠;进水布水位于池体的上部，污泥斗位于池体的底部;集水堰与池体为挡板过孔连接;集水堰与出水渠连通;所述的进水布水与助凝反应池连通;污泥斗与磁粉提升泵连接。
所述的沉淀池设置有刮泥机，刮泥机的电机放置于沉淀池的上方，通过型钢等支撑结构支撑，刮泥部分伸到污泥斗内，中间通过连接转轴连接，刮泥机可刮除污泥斗内淤积的污泥。
所述的沉淀池包括池体、污泥斗、进水管、出水管、集水堰、污泥管;池体的中部设有竖直的中心管;进水管与中心管连通;池体的中部为沉淀区，沉淀区上部设有集水堰，集水堰与出水管连接;污泥斗位于池体的底部;污泥管与污泥斗连接;进水管与助凝反应池连通;污泥管与磁粉提升泵连接。
沉淀池内设有刮泥机。
池体的下部设有倒角，其作用是使沉淀池下部的污泥汇集于污泥斗。
所述的絮凝反应池、磁粉加载池、助凝反应池的池体上方分别设置有搅拌器。
所述的污泥回流泵和磁粉提升泵均选用渣浆泵或耐腐耐磨泵。
本实用新型的磁絮凝水处理系统与现有技术相比，具有以下有益效果：1、用管道式高剪切搅拌机代替水力旋流器，提高了污泥与磁粉的分离率，进而提高了磁粉回收效率;2、增设管道混合器，减少池体的数量，使整套系统占地面积比原来更小，能耗更低，节能又减少占地和投资;
3、丰富了沉淀池的形式，原来两种属于斜板，依然可以用，但是斜板容易堵塞，需要定期清理，人工大，后两种不用冲洗，不堵塞;4、污泥回流泵和磁粉提升泵选用渣浆泵或耐腐耐磨泵;由于输送的污泥含有磁粉，很容易磨坏，经常出现故障，选用渣浆泵和耐腐耐磨泵可以有效提高设备的稳定性;5、管道采用ABS、PE、PP或钢衬塑等耐磨材质等等，可以提高管道的耐磨性，提高设备稳定性。
