申请日2016.07.29
公开(公告)日2016.12.28
IPC分类号C02F9/04; C02F11/12; C02F1/44
摘要
本实用新型公开了一种重金属混排废水处理装置，包括废水收集池、液位控制器、污泥泵、污泥脱水机、第一离心泵、反应池、pH计、NaOH药槽、加药泵、第二离心泵和超滤膜元件;所述废水收集池上端设有废水进水接头和液位控制器，下端设有废水出水接头和污泥排放阀;所述废水出水接头通过管道依次与第一离心泵、反应池、第二离心泵和超滤膜元件固定连接;所述污泥排放阀通过管道依次与污泥泵和污泥脱水机固定连接;所述污泥脱水机设有废水排放管和污泥排放管;所述废水排放管与废水进水接头固定连接;所述NaOH药槽、加药泵和反应池通过管道依次顺序固定连接;所述反应池上端设有pH计;它能够高效地对重金属混排废水净化处理;连续运行，运行成本低。
权利要求书

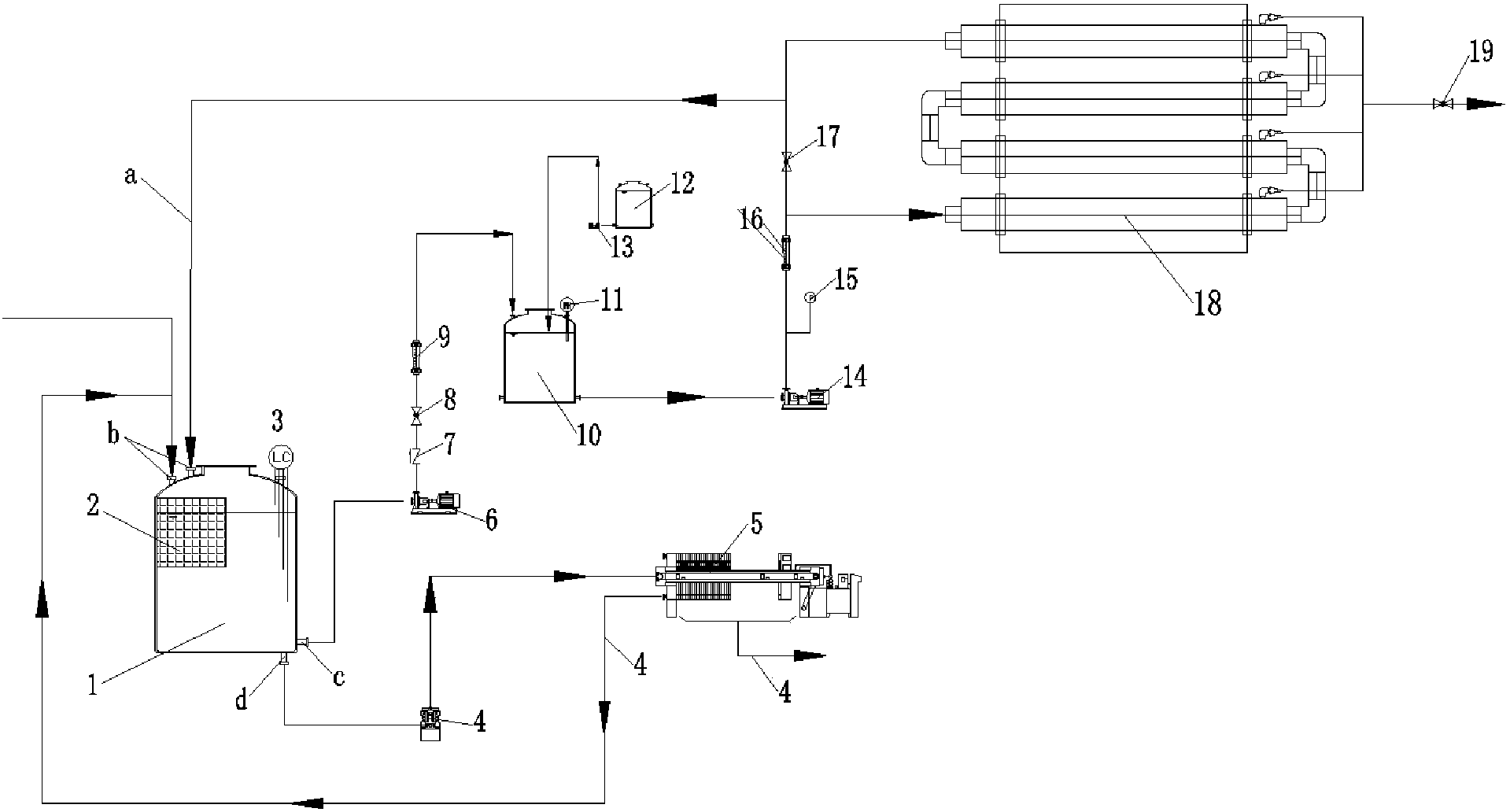

1.一种重金属混排废水处理装置，其特征在于：包括废水收集池(1)、过滤装置(2)、液位控制器(3)、污泥泵(4)、污泥脱水机(5)、第一离心泵(6)、反应池(10)、pH计(11)、NaOH药槽(12)、加药泵(13)、第二离心泵(14)、超滤膜元件(18)和出水阀(19);所述废水收集池(1)上端设有废水进水接头(b)和液位控制器(3)，下端设有废水出水接头(c)和污泥排放阀(d);所述废水进水接头(b)处设有过滤装置(2);所述废水出水接头(c)通过管道(a)依次与第一离心泵(6)、反应池(10)、第二离心泵(14)、超滤膜元件(18)和出水阀(19)固定连接;所述污泥排放阀(d)通过管道(a)依次与污泥泵(4)和污泥脱水机(5)固定连接;所述污泥脱水机(5)设有废水排放管(e)和污泥排放管(f);所述废水排放管(e)与废水进水接头(b)固定连接;所述NaOH药槽(12)、加药泵(13)和反应池(10)通过管道(a)依次顺序固定连接;所述反应池(10)上端设有pH计(11)。
2.根据权利要求1所述的一种重金属混排废水处理装置，其特征在于：所述第一离心泵(6)和反应池(10)之间的管道(a)上依次设有止回阀(7)、第一球阀(8)和第一流量计(9)。
3.根据权利要求1所述的一种重金属混排废水处理装置，其特征在于：所述第二离心泵(14)和超滤膜元件(18)之间的管道(a)上依次设有压力表(15)、第二流量计(16)和第二球阀(17)。
4.根据权利要求1所述的一种重金属混排废水处理装置，其特征在于：所述超滤膜元件(18)进水端通过管道(a)与废水进水接头(b)固定连接。
5.根据权利要求1所述的一种重金属混排废水处理装置，其特征在于：所述超滤膜元件(18)具有管式结晶超滤膜结构。
6.根据权利要求1所述的一种重金属混排废水处理装置，其特征在于：所述超滤膜元件(18)设有多个，且依次串联。
说明书
一种重金属混排废水处理装置
技术领域
本实用新型涉及重金属混排废水处理技术领域，具体为一种重金属混排废水处理装置。
背景技术
目前，世界上水资源非常宝贵，但是一些地方的水资源却受到了污染，水资源的保护越来越受到重视，而随着技术的不断创新，膜技术已成为世界各国水处理领域关注的核心技术，尤其是超滤，广泛应用于污水处理领域。特别是新的废水排放标准开始实施后，传统技术已经不能满足新标准的要求，因此传统水厂都要进行技术改造，应用较普遍的是被公认为绿色技术的超滤膜技术，本实用新型运用超滤技术能够高效的重金属混排废水进行净化处理。
发明内容
本实用新型的目的在于提供一种重金属混排废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种重金属混排废水处理装置，包括废水收集池、过滤装置、液位控制器、污泥泵、污泥脱水机、第一离心泵、反应池、pH计、NaOH药槽、加药泵、第二离心泵、超滤膜元件和出水阀;所述废水收集池上端设有废水进水接头和液位控制器，下端设有废水出水接头和污泥排放阀;所述废水进水接头处设有过滤装置;所述废水出水接头通过管道依次与第一离心泵、反应池、第二离心泵、超滤膜元件和出水阀固定连接;所述污泥排放阀通过管道依次与污泥泵和污泥脱水机固定连接;所述污泥脱水机设有废水排放管和污泥排放管;所述废水排放管与废水进水接头固定连接;所述NaOH药槽、加药泵和反应池通过管道依次顺序固定连接;所述反应池上端设有pH计。
进一步，所述第一离心泵和反应池之间的管道上依次设有止回阀、第一球阀和第一流量计。
进一步，所述第二离心泵和超滤膜元件之间的管道上依次设有压力表、第二流量计和第二球阀。
进一步，所述超滤膜元件进水端通过管道与废水进水接头固定连接。
进一步，所述超滤膜元件具有管式结晶超滤膜结构。
进一步，所述超滤膜元件设有多个，且依次串联。
与现有技术相比，本实用新型的有益效果是：该重金属混排废水处理装置采用超滤膜元件与污泥脱水机的结合使用，能够高效地对重金属混排废水净化处理;采用管式结晶超滤膜作为超滤膜元件，安装和扩容简单、操作方便、耐冲击负荷高;循环回路可以使整个装置连续运行，运行成本低;通过串联多个超滤膜元件，使得循环量加大，这样超微膜在错流过滤的同时，在膜管内形成湍流，避免胶体颗粒和悬浮物在膜表面沉淀附着，降低超滤膜堵塞的风险，使超滤膜可以长时间稳定运行，大大降低清洗频率，节约了成本。
