申请日2016.07.07
公开(公告)日2017.01.18
IPC分类号C02F11/12; C02F11/00; C02F103/28
摘要
本实用新型提供了一种造纸厂污泥固液分离烘干装置，包括分离罐和烘干箱;所述分离罐顶部开口处与上盖连接;所述上盖中部设置有升降装置;所述升降装置由伺服电机和螺纹丝杠组成;分离罐内壁上设置有过滤网，且分离罐侧壁上设置有排污孔;分离罐底部外壁上设置有污水收集槽;所述烘干箱设置成长方体，内部设置有传送装置;所述传送装置由主动轮、传送带和从动轮组成;烘干箱内壁上镶嵌有紫外线杀菌灯;烘干箱底部设置有排料口;所述排料口上设置有排料抽板;本实用新型通过压缩抽板的设置，对污泥进行固液分离，且便于固体污泥向烘干箱中排放;通过电热丝对脱水后的污泥进行烘干，加快污泥干燥速度;紫外线杀菌灯用于对污泥中的细菌进行杀灭。
摘要附图
权利要求书

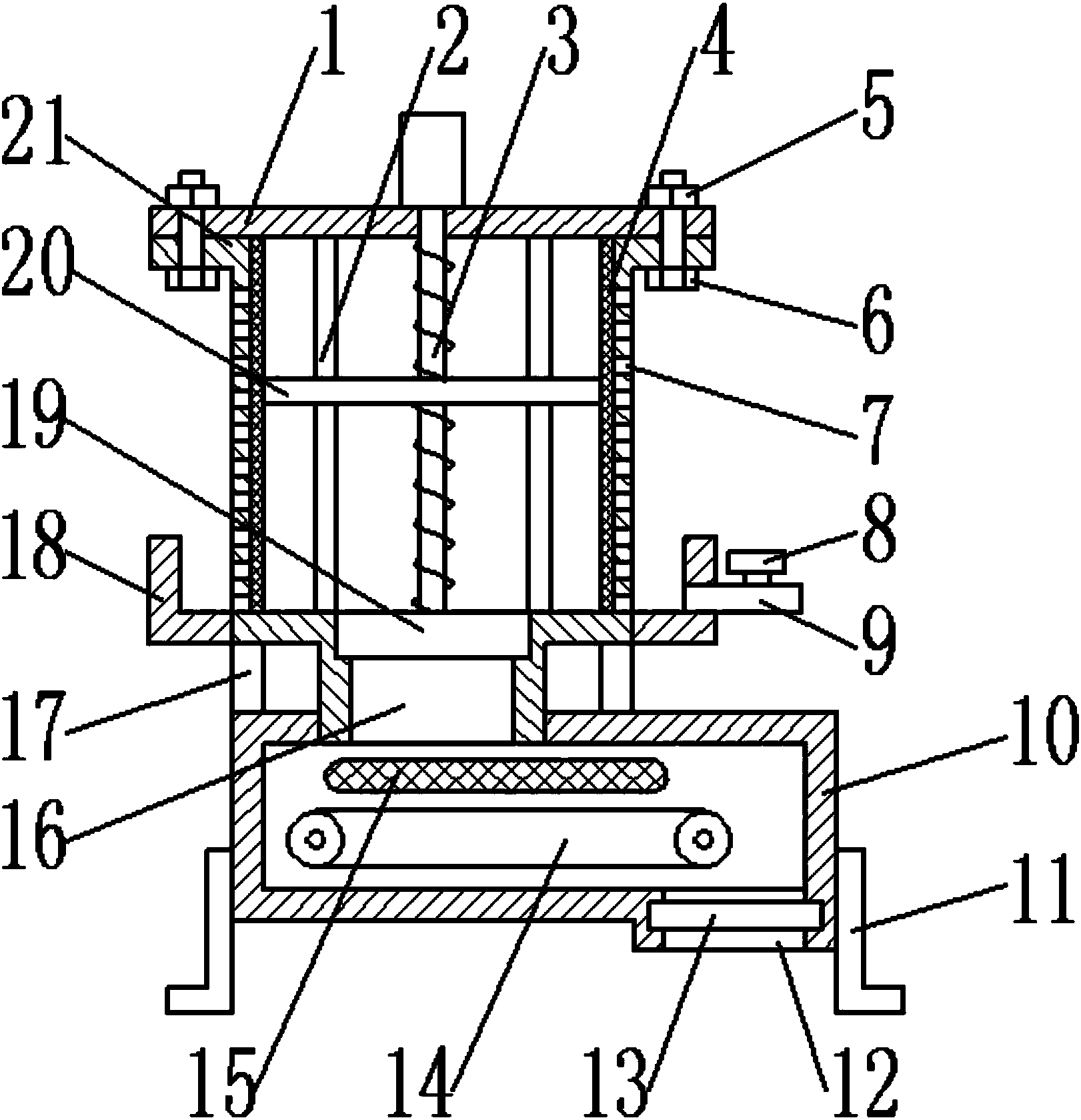

1.一种造纸厂污泥固液分离烘干装置，包括分离罐和烘干箱;其特征在于，所述分离罐设置成圆柱体，顶部开口处与上盖连接;所述上盖(1)中部设置有升降装置(3);所述升降装置(3)由伺服电机(24)和螺纹丝杠(25)组成;所述伺服电机(24)与上盖(1)上表面固定连接，且伺服电机(24)的主轴与螺纹丝杠(25)顶部固定连接;所述螺纹丝杠(25)设置在分离罐(21)内部，且螺纹丝杠(25)上设置有压缩板(20);所述压缩板(20)设置成圆盘形，中部设置有螺纹孔(22);所述螺纹孔(22)通过螺纹连接的方式与螺纹丝杠(25)连接，且螺纹孔(22)两侧设置有导向孔(23);所述导向孔(23)中设置有导柱(2);分离罐(21)内壁上设置有过滤网(4)，且分离罐(21)侧壁上设置有排污孔(7);分离罐(21)底部外壁上设置有污水收集槽(18);所述污水收集槽(18)上设置有排污管(9);所述排污管(9)上设置有排污阀(8);分离罐(21)底面通过连接管(16)与烘干箱(10)连通，且分离罐(21)与连接管(16)连接处设置有压缩抽板(19);分离罐(21)底面通过支撑柱(17)与烘干箱(10)加强固定;所述烘干箱(10)设置成长方体，内部设置有传送装置(14);所述传送装置(14)由主动轮(26)、传送带(27)和从动轮(29)组成;所述主动轮(26)和从动轮(29)设置在同一条直线上，外表面设置有传送带(27);所述传送带(27)内部镶嵌有电热丝(28);烘干箱(10)内壁上镶嵌有紫外线杀菌灯(15);烘干箱(10)底部设置有排料口(12);所述排料口(12)上设置有排料抽板(13)。
2.根据权利要求1所述的造纸厂污泥固液分离烘干装置，其特征在于，所述上盖(1)通过螺栓(6)和螺母(5)的相互旋合与分离罐(21)固定连接。
3.根据权利要求1所述的造纸厂污泥固液分离烘干装置，其特征在于，所述导柱(2)顶部与上盖(1)固定连接。
4.根据权利要求1所述的造纸厂污泥固液分离烘干装置，其特征在于，所述烘干箱(10)侧面上设置有支架(1)。
说明书
一种造纸厂污泥固液分离烘干装置
技术领域
本实用新型涉及一种污泥烘干设备，具体是一种造纸厂污泥固液分离烘干装置。
背景技术
造纸厂污泥除了部分得到综合利用外，其余均为卫生填埋处理，每年需填埋土地70余亩，既浪费土地资源，还会产生二次污染。造纸污泥属于生物固体废弃物，它既含有大量的纤维素类有机质和氮、磷、钾等植物养分，又含有微量重金属和病原菌。根据这一特性，可将造纸污泥变成农用肥。传统方法是将污泥堆放在沉积池风干后直接作为土壤改良剂使用或是将污泥堆肥二次加工成有机复合肥使用，但现有的方法耗时长，处理污泥量少。
实用新型内容
本实用新型的目的在于提供一种造纸厂污泥固液分离烘干装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种造纸厂污泥固液分离烘干装置，包括分离罐和烘干箱;所述分离罐设置成圆柱体，顶部开口处与上盖连接;所述上盖中部设置有升降装置;所述升降装置由伺服电机和螺纹丝杠组成;所述伺服电机与上盖上表面固定连接，且伺服电机的主轴与螺纹丝杠顶部固定连接;所述螺纹丝杠设置在分离罐内部，且螺纹丝杠上设置有压缩板;所述压缩板设置成圆盘形，中部设置有螺纹孔;所述螺纹孔通过螺纹连接的方式与螺纹丝杠连接，且螺纹孔两侧设置有导向孔;所述导向孔中设置有导柱;分离罐内壁上设置有过滤网，且分离罐侧壁上设置有排污孔;分离罐底部外壁上设置有污水收集槽;所述污水收集槽上设置有排污管;所述排污管上设置有排污阀;分离罐底面通过连接管与烘干箱连通，且分离罐与连接管连接处设置有压缩抽板;分离罐底面通过支撑柱与烘干箱加强固定;所述烘干箱设置成长方体，内部设置有传送装置;所述传送装置由主动轮、传送带和从动轮组成;所述主动轮和从动轮设置在同一条直线上，外表面设置有传送带;所述传送带内部镶嵌有电热丝;烘干箱内壁上镶嵌有紫外线杀菌灯;烘干箱底部设置有排料口;所述排料口上设置有排料抽板。
作为本实用新型进一步的方案：所述上盖通过螺栓和螺母的相互旋合与分离罐固定连接。
作为本实用新型进一步的方案：所述导柱顶部与上盖固定连接。
作为本实用新型再进一步的方案：所述烘干箱侧面上设置有支架。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过伺服电机带动螺纹丝杠旋转，压缩板在螺纹丝杠的带动下对污泥进行压缩，使得污水从污泥中挤出;污水收集槽的设置，用于收集从排污孔中挤出的污水，防止污水直接排放对环境造成污染;压缩抽板用于对污泥进行固液分离，且便于固体污泥向烘干箱中排放;通过电热丝对脱水后的污泥进行烘干，加快污泥干燥速度;紫外线杀菌灯用于对污泥中的细菌进行杀灭，防止传染疾病。
