申请日2016.08.23
公开(公告)日2017.04.12
IPC分类号C02F9/02
摘要
本实用新型提供一种简易水处理设备包括储水装置、双层隔板，水处理区;储水装置上端开口用于连接进水管，双层隔板位于储水区中间，水处理区位于双层隔板下端，双层隔板均为带孔隙隔板，打开时两个隔板的空隙相对，表现为通孔;关闭时两个隔板空隙彼此错位，处于密封状态。本实用新型是一种地下水与纯净水分开使用的装置，满足使用者对地下水与纯净水的分开使用，提高水处理区的使用寿命。

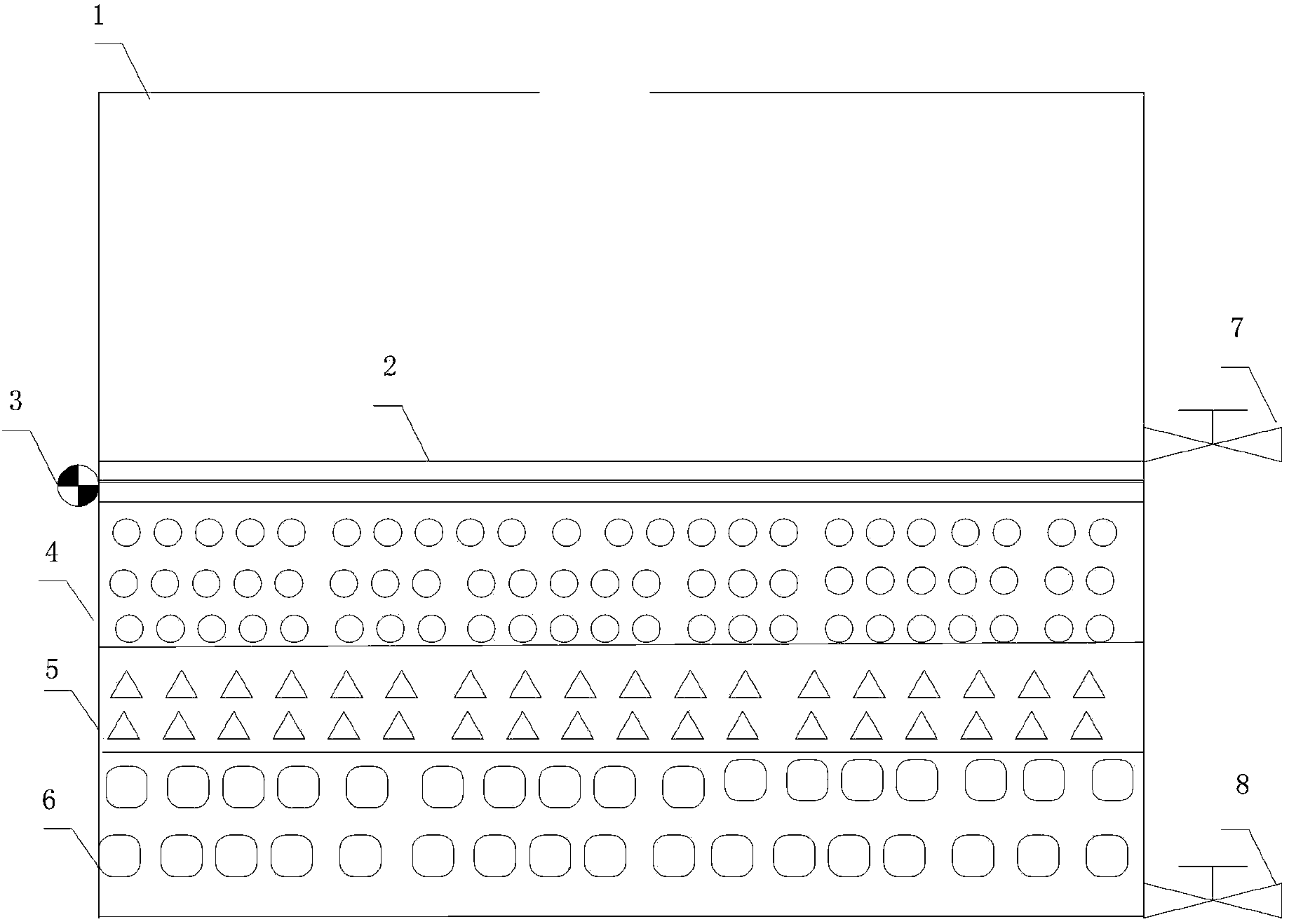

摘要附图
权利要求书
1.一种简易水处理设备，其特征在于：包括储水装置、双层隔板，水处理区;
储水装置上端开口用于连接进水管，双层隔板位于储水区中间，水处理区位于双层隔板下端。
2.根据权利要求1所述的一种简易水处理设备，其特征在于：双层隔板均为带孔隙隔板，打开时两个隔板的空隙相对，表现为通孔;关闭时两个隔板空隙彼此错位，处于密封状态。
3.根据权利要求1所述的一种简易水处理设备，其特征在于：水龙头1位于隔板上侧的储水装置上。
4.根据权利要求1所述的一种简易水处理设备，其特征在于：水处理区由石英砂过滤层、活性炭吸附层、RO反渗透层组成。
5.根据权利要求1所述的一种简易水处理设备，其特征在于：在储水层低端设置水龙头2。
说明书
一种简易水处理设备
技术领域
本实用新型属于涉及一种简易水处理设备，特别是一种需要地下水以及纯净水分开使用的水处理设备。
背景技术
目前中国很多的农村生活用水来自于地下水，最近几年环境污染严重，地下水也受到很大程度的污染，水质下降。采用沸水处理方法来达到饮用的效果存在安全隐患。且生活用水不仅用于饮用，很大程度用于洗漱等，不需要进行净化处理。
实用新型内容
本实用新型提出了一种简易水处理设备，不仅满足了对地下水进行净化处理，还实现了地下水以及净化水的分开使用。
本实用新型通过以下方案实现的：一种简易水处理设备包括储水装置、双层隔板，水处理区;储水装置上端开口用于连接进水管，双层隔板位于储水区中间，水处理区位于双层隔板下端。
进一步的，双层隔板均为带孔隙隔板，打开时两个隔板的空隙相对，表现为通孔;关闭时两个隔板孔隙彼此错位，处于密封状态。
进一步的，水龙头1位于隔板上侧的储水装置上。
进一步的，水处理区由石英砂过滤层、活性炭吸附层、RO反渗透层组成
进一步的，在储水层低端设置水龙头2
本实用新型的有益效果是：
1、结构合理，实现净化水与地下水分开使用，有效提高水处理区的使用寿命。
2、能有效去除源水中的微小颗粒，以及微生物等杂质
