申请日2016.08.24
公开(公告)日2016.12.21
IPC分类号C02F11/12
摘要
本发明公开了一种改进型污泥脱水机，包括底座，底座之上安装电机和减速器，电机带轮和减速器带轮通过皮带连接，减速器通过联轴器与小传动齿轮的中心轴连接，小传动齿轮安装在齿轮座上;底座上还安装脱水箱体，脱水箱体包括前端盖、后端盖和箱体外壳，前端盖和后端盖之中分别设有前转动轴座和后转动轴座，脱水箱体之中安装搅拌组件，搅拌组件包括转动轴，转动轴的前端和后端分别安装在前转动轴座和后转动轴座之中，其中前转动轴座的前端还安装大传动齿轮，大传动齿轮与小传动齿轮之间通过同步带传动。本发明克服了现有技术的叶片结构存在的缺陷，新型的搅动组件的叶片具有更好的脱水干燥效果。

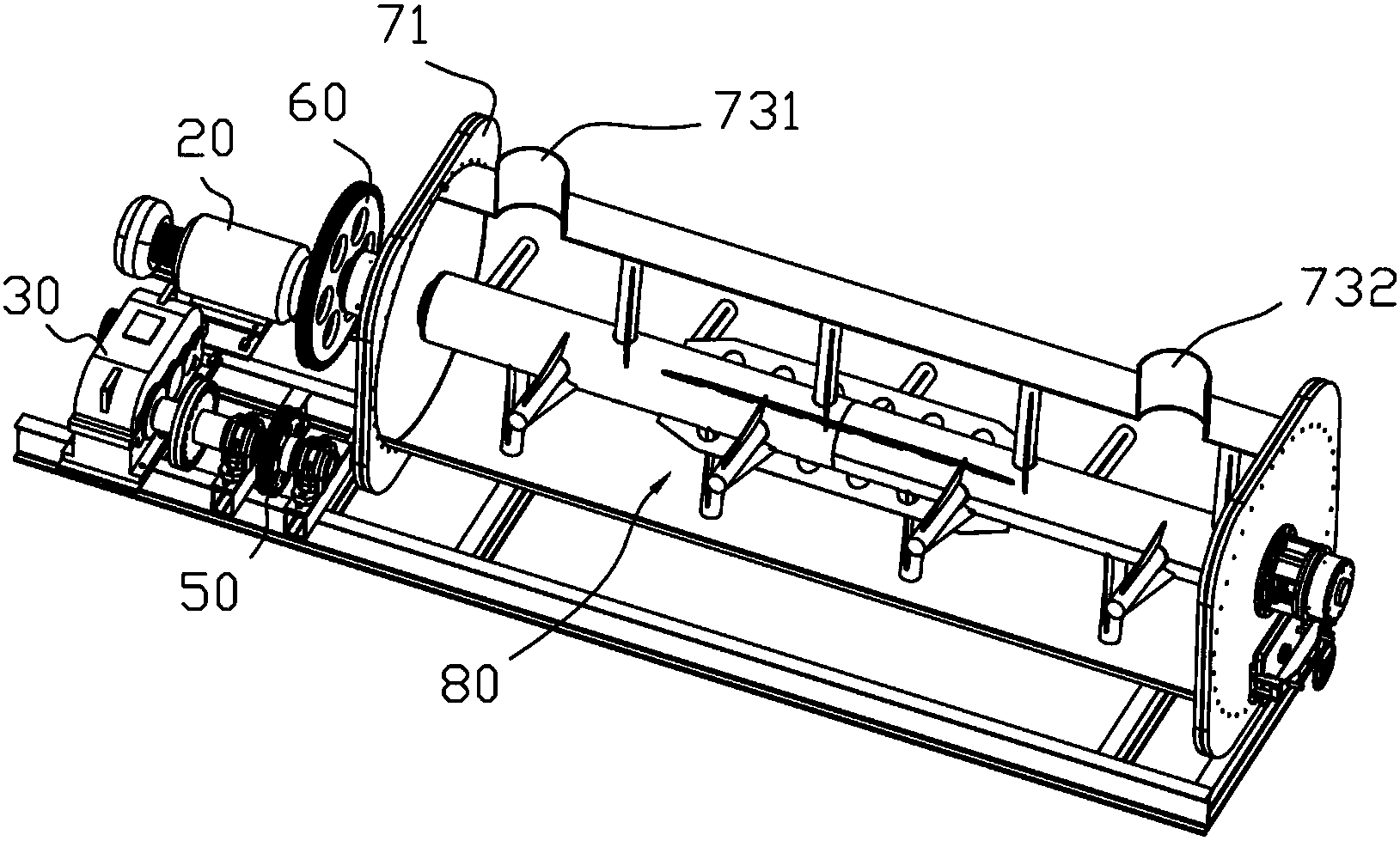

摘要附图
权利要求书
1.一种改进型污泥脱水机，包括底座(10)，所述底座(10)之上安装电机(20)和减速器(30)，电机(20)和减速器(30)分别设有电机带轮(21)和减速器带轮(31)，所述电机带轮(21)和减速器带轮(31)通过皮带连接，其特征在于：减速器(30)的侧部设有小传动齿轮(50)，所述减速器(30)通过联轴器(40)与小传动齿轮(50)的中心轴连接，小传动齿轮(50)安装在齿轮座(51)上;底座(10)上还安装脱水箱体(70)，所述脱水箱体(70)包括前端盖(71)、后端盖(72)和箱体外壳(73)，所述前端盖(71)和后端盖(72)之中分别设有前转动轴座(77)和后转动轴座(75)，脱水箱体(70)之中安装搅拌组件(80)，所述搅拌组件(80)包括转动轴(81)，所述转动轴(81)的前端和后端分别安装在前转动轴座(77)和后转动轴座(75)之中，其中前转动轴座(77)的前端还安装大传动齿轮(60)，所述大传动齿轮(60)与小传动齿轮(50)之间通过同步带传动。
2.如权利要求1所述的一种改进型污泥脱水机，其特征在于：所述搅拌组件(80)还包括基座圆筒(82)，所述基座圆筒(82)包覆在转动轴(81)的外部。
3.如权利要求2所述的一种改进型污泥脱水机，其特征在于：所述基座圆筒(82)上还设有数个柱体(83)，所述柱体(83)的两侧还设有两个叶片(84)，所述叶片(84)倾斜设置。
4.如权利要求2所述的一种改进型污泥脱水机，其特征在于：所述基座圆筒(82)上还设有副叶片(85)，所述副叶片(85)的数量为四组。
5.如权利要求1所述的一种改进型污泥脱水机，其特征在于：所述箱体外壳(73)上开有前入口(731)和后入口(732);所述箱体外壳(73)的下部设有支架(74)，所述支架(74)安装在底座(10)上。
6.如权利要求1所述的一种改进型污泥脱水机，其特征在于：所述后端盖(72)上还设有阀门(76)，所述阀门(76)位于后转动轴座(75)的下方，所述阀门(76)包括手把(761)，手把(761)通过丝杠(762)铰接至活动门(766)上，丝杠(762)穿过第一固定板(764)安装，且与第一固定板(764)螺接，第一固定板(764)与第二固定板(765)连接，第二固定板(765)固定在后端盖(72)上;活动门(766)上还设有定位杆(763)，所述定位杆(763)穿过第一固定板(764)，且定位杆(763)可穿过第一固定板(764)移动。
说明书
一种改进型污泥脱水机
技术领域：
本发明涉及污泥处理技术领域，具体而言，涉及一种改进型污泥脱水机。
背景技术：
伴随着我国制造业的蓬勃发展，工业企业排放的污水在渠道中与沙土混合形成污泥，淤泥的聚集对城市环境有非常大的损害，不仅阻塞通道，还会产生刺鼻难闻的气味，如此，对污泥的净化处理是当代一个非常重要的环境问题，申请号为201510425106.0公开了一种污泥干燥设备，包括干燥罐和污泥滤板两个组成部分，在罐和污泥滤板之间设置了连接管道，其中，干燥罐为椭圆体结构形式，在干燥罐下方设置了水平支撑脚，在干燥罐上端设置了进料斗，进料斗上设置了进料口，在干燥罐下端设置了污泥出口。上述发明的污泥干燥设备对进给装置(螺旋输送轴及其叶片)采用了传统的结构，干燥和搅动效率不高。
发明内容：
本发明的目的就在于针对现有技术存在的不足之处而提供一种改进型污泥脱水机，其具有更好的脱水干燥效果。
为实现上述目的，本发明采用的技术方案如下：
一种改进型污泥脱水机，包括底座，所述底座之上安装电机和减速器，电机和减速器分别设有电机带轮和减速器带轮，所述电机带轮和减速器带轮通过皮带连接，减速器的侧部设有小传动齿轮，所述减速器通过联轴器与小传动齿轮的中心轴连接，小传动齿轮安装在齿轮座上;底座上还安装脱水箱体，所述脱水箱体包括前端盖、后端盖和箱体外壳，所述前端盖和后端盖之中分别设有前转动轴座和后转动轴座，脱水箱体之中安装搅拌组件，所述搅拌组件包括转动轴，所述转动轴的前端和后端分别安装在前转动轴座和后转动轴座之中，其中前转动轴座的前端还安装大传动齿轮，所述大传动齿轮与小传动齿轮之间通过同步带传动。
按上述技术方案，电机启动，通过皮带带动减速器转动，减速器通过联轴器与小传动齿轮连接，小传动齿轮与大传动齿轮连接，大传动齿轮带动转动轴转动，转动轴上的基座圆筒和叶片都被带动旋转，湿润的污泥被从前入口和后入口送入，经过叶片的搅动逐渐脱水，然后干燥的污泥可通过排泄口排出。
本发明对现有的污泥干燥脱水设备进行了改进，克服了现有技术的叶片结构存在的缺陷，新型的搅动组件的叶片能有更好的脱水干燥效果。
作为对本发明中的搅拌组件的说明，所述搅拌组件还包括基座圆筒，所述基座圆筒包覆在转动轴的外部。所述基座圆筒上还设有数个柱体，所述柱体的两侧还设有两个叶片，所述叶片倾斜设置。所述基座圆筒上还设有副叶片，所述副叶片的数量为四组。本脱水机采用了新型的转动叶片结构，基座圆筒包覆在转动轴上，数个依次排开的柱体上分别设有两个倾斜设置的叶片，且在基座圆筒的中部还设有四个副叶片，叶片和副叶片共同组合形成连续搅动污泥的结构，可使污泥可到更好的干燥效果。
作为对本发明中的箱体外壳的说明，所述箱体外壳上开有前入口和后入口;所述箱体外壳的下部设有支架，所述支架安装在底座上。本脱水机设置了两个入口，前入口和后入口，前后入口能使更多量的污泥同时进入脱水箱体被处理，提高工作效率。
作为对本发明中的污泥排泄口的说明，所述后端盖上还设有阀门，所述阀门位于后转动轴座的下方，所述阀门包括手把，手把通过丝杠铰接至活动门上，丝杠穿过第一固定板安装，且与第一固定板螺接，第一固定板与第二固定板连接，第二固定板固定在后端盖上;活动门上还设有定位杆，所述定位杆穿过第一固定板，且定位杆可穿过第一固定板移动。本脱水机的排出口为手动式，转动手把可带动丝杠转动，丝杠与第一固定板螺接，丝杠与活动门铰接，丝杠可带动活动门移动，两个定位杆用于支撑活动门的移动。
