申请日2016.08.24
公开(公告)日2016.12.21
IPC分类号C02F11/12; C02F11/20; C02F11/00
摘要
本发明公开了一种污泥脱水处理装置，涉及污泥处理技术领域，主要目的是提高污泥处理过程中能源利用率，以及减小污泥处理的成本。本发明的主要技术方案为：污泥脱水处理装置包括：立式脱水窑体、污泥输送装置、制冷装置、加热装置以及除湿装置;立式脱水窑体设置有制冷室和加热室，制冷室设置在加热室的上方，制冷室的制冷污泥出口与加热室的制冷污泥入口连接;污泥输送装置与污泥入口连接;制冷装置的出风口与制冷室的冷风入口连接，制冷装置的入风口与制冷室的冷风出口连接;加热装置的出风口与加热室的热风入口连接，加热装置的入风口与加热室的热风出口连接。使用本发明对污泥进行脱水处理，能源利用率高，成本低。

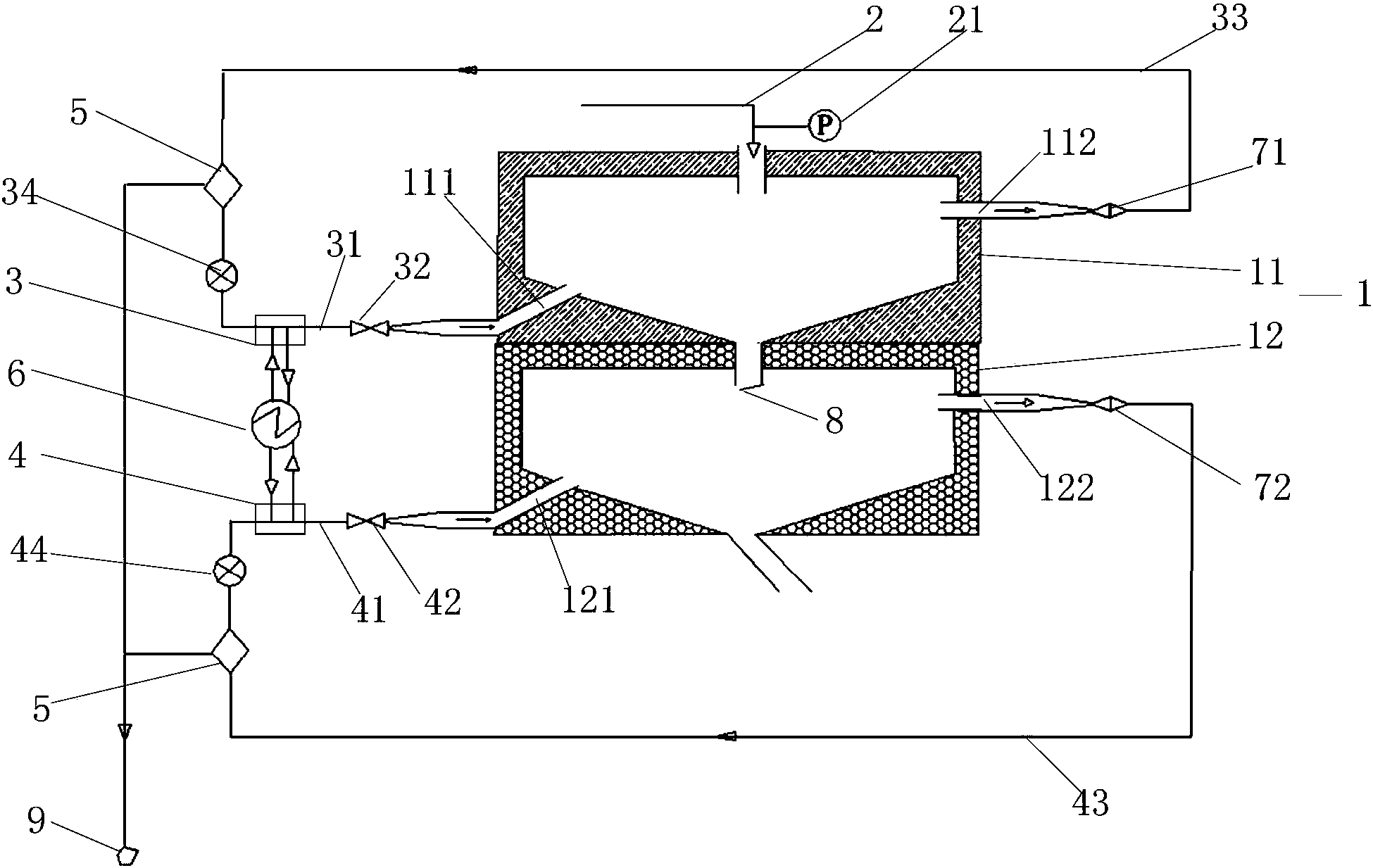

摘要附图
权利要求书
1.一种污泥脱水处理装置，其特征在于，包括：
设置有制冷室和加热室的立式脱水窑体，所述制冷室设置在所述加热室的上方，所述制冷室上端设置有污泥入口，所述制冷室的下端设置有制冷污泥出口，所述加热室上端设置有制冷污泥入口，所述加热室的下端设置有脱水污泥出口，所述制冷室的制冷污泥出口与所述加热室的制冷污泥入口连接;
与所述污泥入口连接的污泥输送装置，用于将污泥以颗粒状喷入所述制冷室;
制冷装置，所述制冷装置的出风口通过冷风管道与所述制冷室的冷风入口连接，所述制冷装置的入风口通过第一循环管道与所述制冷室的冷风出口连接;
加热装置，所述加热装置的出风口通过热风管道与所述加热室的热风入口连接，所述加热装置的入风口通过第二循环管道与所述加热室的热风出口连接;
其中，所述第一循环管道和第二循环管道上分别设置有除湿装置。
2.根据权利要求1所述的污泥脱水处理装置，其特征在于，还包括：
热交换装置，所述热交换装置分别与所述制冷装置和加热装置连接。
3.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述制冷室的冷风入口和制冷室的冷风出口分别设置在制冷室相对的两侧壁上，所述制冷室的冷风入口靠近所述制冷室的下端，所述制冷室的冷风出口靠近所述制冷室的上端;
其中，所述制冷室的冷风入口方向为斜向上指向制冷室的中部;
所述加热室的热风入口和加热室的热风出口分别设置在加热室相对的两侧壁上，所述热风入口靠近所述加热室的下端，所述热风出口靠近所述加热室的上端;
其中，所述加热室的热风入口方向为斜向上指向加热室的中部。
4.根据权利要求3所述的污泥脱水处理装置，其特征在于，
所述制冷室的下端为漏斗状，所述加热室的下端为漏斗状。
5.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述污泥输送装置设置有输送泵，所述输送泵用于为所述污泥输送装置提供压力，使所述污泥在预定压力下以颗粒状喷入所述制冷室。
6.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述制冷室的冷风出口处设置有第一粉尘过滤器，所述加热室的热风出口处设置有第二粉尘过滤器。
7.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述制冷装置通过第一风机将所述制冷装置制造的冷能以冷风的形式送入所述制冷室;
所述加热装置通过第二风机将所述加热装置制造的热能以热风的形式送入所述加热室;
所述制冷装置的出风口处设置有第一风量调节器，所述加热装置的出风口处设置有第二风量调节器。
8.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述加热室的制冷污泥入口处设置有阀门。
9.根据权利要求1所述的污泥脱水处理装置，其特征在于，
所述制冷室与所述加热室均由保温材料建造。
10.根据权利要求1所述的污泥脱水处理装置，其特征在于，还包括：
废水处理装置，所述废水处理装置与所述第一循环管道上的除湿装置的排水口连接，所述废水处理装置与所述第二循环管道上的除湿装置的排水口连接。
说明书
污泥脱水处理装置
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥脱水处理装置。
背景技术
污泥是一种含有无机颗粒、机物、微生物、胶体等极其复杂的非均质体，是水体沉降和污水处理后的主要产物之一。我国污泥产生量巨大，截至2013年3月底，全国各市、县累计建成城镇污水处理厂产生污泥量估算为2646.25-5292.5万吨，较之2009年(污泥产生量为2005万吨)，增加了82-164%。由于污泥含水率高(大概在80-99%)，所以污泥需要进行脱水处理后才能进行填埋、焚烧等无害化处置。
现有技术中，对污泥的脱水处理都采用先冷冻然后在加热处理，但是在处理过程中需要配合旋转的窑炉进行冷冻和加热，由于旋转的窑炉需要外加的动力要另外耗费大量的能量，导致污泥脱水处理费用过高，另外在对污泥进行冷冻和加热处理时，制冷和制热装置将冷能和热能从不同的系统中引入污泥的脱水装置中，能源不能有效的利用产生很大浪费，所以为了提高能源的利用率以及降低污泥脱水成本，需要研发一种新型的污泥脱水处理装置。
发明内容
有鉴于此，本发明实施例提供一种污泥脱水处理装置，主要目的是提高污泥处理过程中能源利用率，以及减小污泥处理的成本。
为达到上述目的，本发明主要提供如下技术方案：
本发明实施例提供了一种污泥脱水处理装置，包括：
设置有制冷室和加热室的立式脱水窑体，所述制冷室设置在所述加热室的上方，所述制冷室上端设置有污泥入口，所述制冷室的下端设置有制冷污泥出口，所述加热室上端设置有制冷污泥入口，所述加热室的下端设置有脱水污泥出口，所述制冷室的制冷污泥出口与所述加热室的制冷污泥入口连接;
与所述污泥入口连接的污泥输送装置，用于将污泥以颗粒状喷入所述制冷室;
制冷装置，所述制冷装置的出风口通过冷风管道与所述制冷室的冷风入口连接，所述制冷装置的入风口通过第一循环管道与所述制冷室的冷风出口连接;
加热装置，所述加热装置的出风口通过热风管道与所述加热室的热风入口连接，所述加热装置的入风口通过第二循环管道与所述加热室的热风出口连接;
其中，所述第一循环管道和第二循环管道上分别设置有除湿装置。
本发明的目的及解决其技术问题还可采用以下技术措施进一步实现。
优选的，前述的一种污泥脱水处理装置，其还包括：热交换装置，所述热交换装置分别与所述制冷装置和加热装置连接。
优选的，前述的一种污泥脱水处理装置，其中所述制冷室的冷风入口和制冷室的冷风出口分别设置在制冷室相对的两侧壁上，所述制冷室的冷风入口靠近所述制冷室的下端，所述制冷室的冷风出口靠近所述制冷室的上端;
其中，所述制冷室的冷风入口方向为斜向上指向制冷室的中部;
所述加热室的热风入口和加热室的热风出口分别设置在加热室相对的两侧壁上，所述热风入口靠近所述加热室的下端，所述热风出口靠近所述加热室的上端;
其中，所述加热室的热风入口方向为斜向上指向加热室的中部。
优选的，前述的一种污泥脱水处理装置，其中所述制冷室的下端为漏斗状，所述加热室的下端为漏斗状。
优选的，前述的一种污泥脱水处理装置，其中所述污泥输送装置设置有输送泵，所述输送泵用于为所述污泥输送装置提供压力，使所述污泥在预定压力下以颗粒状喷入所述制冷室。
优选的，前述的一种污泥脱水处理装置，其中所述制冷室的冷风出口处设置有第一粉尘过滤器，所述加热室的热风出口处设置有第二粉尘过滤器。
优选的，前述的一种污泥脱水处理装置，其中所述制冷装置通过第一风机将所述制冷装置制造的冷能以冷风的形式送入所述制冷室;
所述加热装置通过第二风机将所述加热装置制造的热能以热风的形式送入所述加热室;
所述制冷装置的出风口处设置有第一风量调节器，所述加热装置的出风口处设置有第二风量调节器。
优选的，前述的一种污泥脱水处理装置，其中所述加热室的制冷污泥入口处设置有阀门。
优选的，前述的一种污泥脱水处理装置，其中所述制冷室与所述加热室均由保温材料建造。
优选的，前述的一种污泥脱水处理装置，其还包括：废水处理装置，所述废水处理装置与所述第一循环管道上的除湿装置的排水口连接，所述废水处理装置与所述第二循环管道上的除湿装置的排水口连接。
借由上述技术方案，本发明污泥脱水处理装置至少具有下列优点：
本发明提供的技术方案中，污泥脱水处理装置设置有立式的脱水窑体，其中立式脱水窑体的上部为制冷室，立式脱水窑体的下部为加热室，污泥从制冷室的上端以颗粒形态进入制冷室，污泥经制冷后进入加热室，最后经加热后脱水处理的污泥从加热室的脱水污泥出口排出完成脱水处理。相比于现有技术中，虽然对污泥的脱水处理都是采用先冷冻然后在加热处理，但是在处理过程中需要配合旋转的窑炉进行冷冻和加热，由于旋转的窑炉需要外加的动力要另外耗费大量的能量，导致污泥脱水处理费用过高，另外在对污泥进行冷冻和加热处理时，制冷和制热装置将冷能和热能从不同的系统中引入污泥的脱水装置中，能源不能有效的利用产生很大浪费。所以本发明提供的污泥脱水处理装置，具有下列优点：
一、污泥的制冷和加热分开在立式脱水窑体的不同工作空间进行，使污泥制冷后能够依靠重力直接进入加热室进行加热，省去了外加动力传送物料，很大程度上节省了能源。
二、在制冷装置和加热装置之间设置热交换装置，使制冷装置制冷室产生的热量传入加热装置中，加热装置加热时如果产生冷能将冷能传入制冷装置中，实现了冷能和热能的分离以及充分利用，大大的节约了能源。
三、污泥以颗粒形态进入制冷室和加热室，颗粒状的污泥与冷风和热风能够对流进行能量的交换，使冷能和热能的利用率大大提高。
四、本发明的污泥脱水处理装置在对污泥进行脱水处理时，可以对污泥进入制冷室的速度进行控制，同时可以通过调节制冷装置来控制制冷室的温度，以及通过调节加热装置来控制加热室的温度，实现对污泥脱水处理的精准控制。
综上所述，本发明解决了现有的技术问题，且具有较高的能源利用率和较低的污泥脱水处理成本，所以更加适于推广实用。
