申请日2016.08.24
公开(公告)日2016.11.16
IPC分类号C02F11/12; C02F11/00
摘要
本发明公开了一种污泥处理流水线设备，包括支座，所述支座的上方设有干燥组件，干燥组件包括箱体，所述箱体的一端设有入口，入口的上方设有破碎机，所述干燥组件的另一端设有出料口，所述出料口的下方设有包装组件，所述包装组件包括打包机，所述打包机的侧部还设有收纳盒;所述箱体之中设有链组件，所述链组件可通过电机进行驱动，链组件包括输送带，输送带的一端位于箱体的入口、另一端位于箱体的出料口。本发明对现有的污泥处理设备进行了改进，增加了破碎细化设备，如此可为后续的污泥处理设备提供方便，处理效果好。
摘要附图
权利要求书

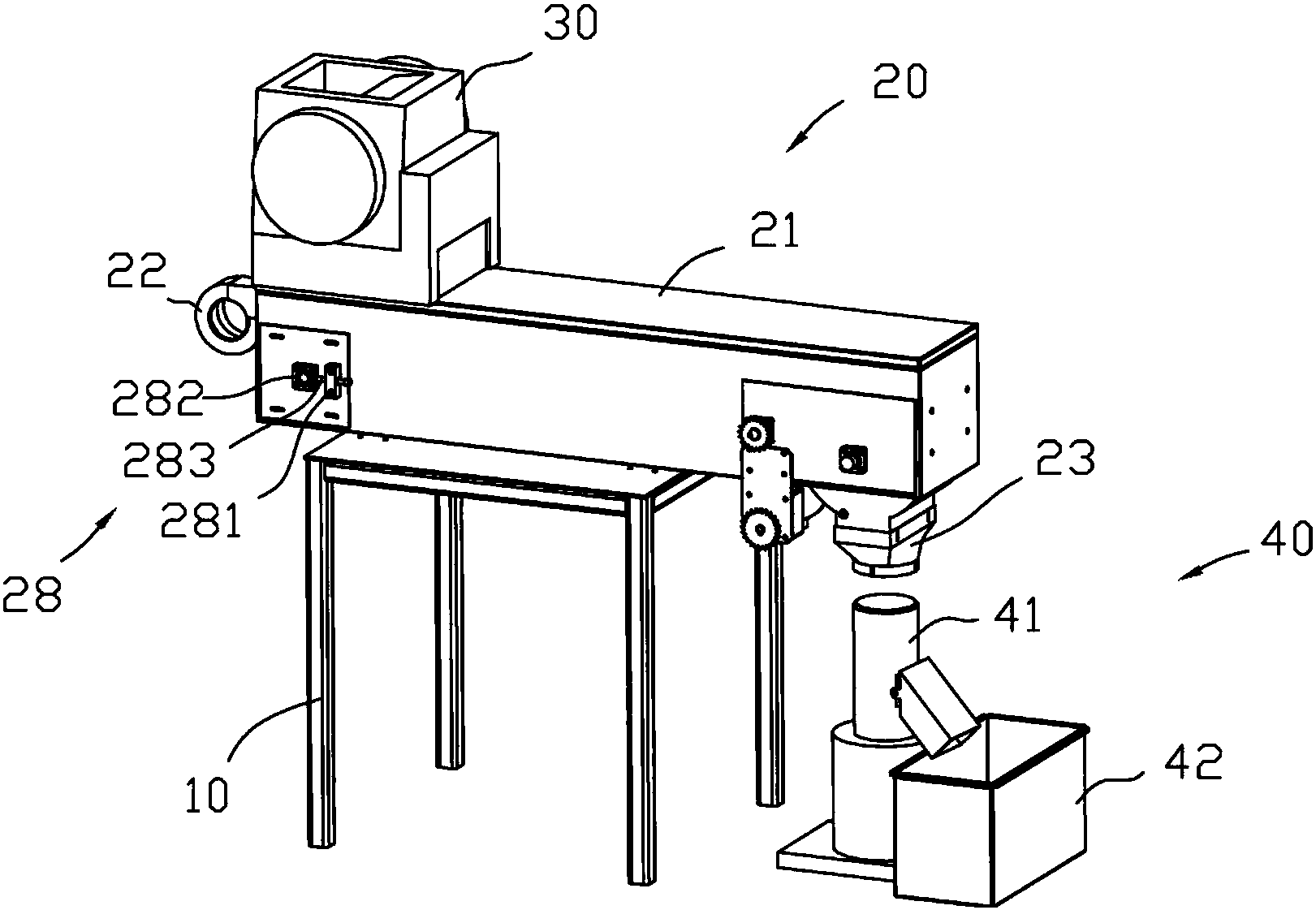

1.一种污泥处理流水线设备，包括支座(10)，其特征在于：所述支座(10)的上方设有干燥组件(20)，干燥组件(20)包括箱体(21)，所述箱体(21)的一端设有入口，入口的上方设有破碎机(30)，所述干燥组件(20)的另一端设有出料口(23)，所述出料口(23)的下方设有包装组件(40)，所述包装组件(40)包括打包机(41)，所述打包机(41)的侧部还设有收纳盒(42);所述箱体(21)之中设有链组件(25)，所述链组件(25)可通过电机进行驱动，链组件(25)包括输送带(254)，输送带(254)的一端位于箱体(21)的入口、另一端位于箱体(21)的出料口(23)。
2.如权利要求1所述的一种污泥处理流水线设备，其特征在于：所述箱体(21)之中还设有第一电机(24)，所述第一电机(24)的输出端设有电机齿轮(240);所述链组件(25)还包括从动齿轮(250)，从动齿轮(250)和电机齿轮(240)通过同步带啮合传动。
3.如权利要求2所述的一种污泥处理流水线设备，其特征在于：所述从动齿轮(250)与前链轮(252)位于同一传动轴上，链组件(25)还包括后链轮(251)，所述前链轮(252)与后链轮(251)之间通过链条(253)传动，所述链条(253)上安装输送带(254)。
4.如权利要求1所述的一种污泥处理流水线设备，其特征在于：所述干燥组件(20)还包括第二电机(26)，所述第二电机(26)的输出轴上安装叶片(260)，所述叶片(260)位于前链轮(252)的侧部。
5.如权利要求4所述的一种污泥处理流水线设备，其特征在于：所述叶片(260)的下方设有活动板(272)，活动板(272)的侧部设有固定板(273)，所述固定板(273)安装在出料口(23)之中，所述活动板(272)的转动轴安装在从动带轮(271)上，所述从动带轮(271)与侧部的驱动带轮(270)通过同步带传动，所述驱动带轮(270)位于第三电机(27)的输出轴上，所述第三电机(27)安装在电机座(274)上，所述电机座(274)安装在箱体(21)上。
6.如权利要求1所述的一种污泥处理流水线设备，其特征在于：所述箱体(21)的后链轮(251)的两侧设有两组张紧组件(28)，所述张紧组件(28)包括调节螺钉(283)、张紧活动块(282)和张紧固定块(281)，调节螺钉(283)与张紧固定块(281)螺接，所述调节螺钉(283)与张紧活动块(282)固定，后链轮(251)的中心轴穿过张紧活动块(282)固定。
7.如权利要求1所述的一种污泥处理流水线设备，其特征在于：所述箱体(21)的前端还设有送风机(22)，所述送风机(22)与箱体(21)内部贯通。
说明书
一种污泥处理流水线设备
技术领域：
本发明涉及污泥处理技术领域，具体而言，涉及一种污泥处理流水线设备。
背景技术：
伴随着我国制造业的蓬勃发展，工业企业排放的污水在渠道中与沙土混合形成污泥，淤泥的聚集对城市环境有非常大的损害，不仅阻塞通道，还会产生刺鼻难闻的气味，如此，对污泥的净化处理是当代一个非常重要的环境问题，申请号为201220269372.0公开了一种污泥造粒干燥流水线处理设备，包括污泥预混推进螺杆、第一造粒干燥桶、第二造粒干燥桶、第一多层滚动烘干管、第三造粒干燥桶、第四造粒干燥桶、第二多层滚动烘干管、第五造粒干燥桶、鼓风机、送风管和热风炉。第一多层滚动烘干管、第二多层滚动烘干管、第一造粒干燥桶、第二造粒干燥桶、第三造粒干燥桶、第四造粒干燥桶和第五造粒干燥桶上端连接送风管，送风管进风口连接热风炉和鼓风机。该设备提供了烘干和造粒设备，但是该设备没有考虑到进入的污泥可能存在硬块状的物质(例如石头等)，所以在进入干燥箱之前应该予以细碎化。
发明内容：
本发明的目的就在于针对现有技术存在的不足之处而提供一种新的污泥处理流水线设备，其增加了破碎细化设备，可为后续的污泥处理设备提供方便，处理效果好。
为实现上述目的，本发明采用的技术方案如下：
一种污泥处理流水线设备，包括支座，所述支座的上方设有干燥组件，干燥组件包括箱体，所述箱体的一端设有入口，入口的上方设有破碎机，所述干燥组件的另一端设有出料口，所述出料口的下方设有包装组件，所述包装组件包括打包机，所述打包机的侧部还设有收纳盒;所述箱体之中设有链组件，所述链组件可通过电机进行驱动，链组件包括输送带，输送带的一端位于箱体的入口、另一端位于箱体的出料口。
按上述技术方案，含有块状硬质的污泥被送入破碎机之中，首先经过破碎机的破碎细化，然后进入箱体之中，在箱体的侧部设有送风机，可对污泥进行干燥处理，在干燥的过程中，干燥组件可将污泥从一端输送至另一端，并将处理好的污泥通过出料口排出，被排出的污泥进入包装组件，首先经过打包机的打包，然后打包机可将污泥输送至收纳盒之中，如此完成对污泥的一系列处理过程。
本发明对现有的污泥处理设备进行了改进，增加了破碎细化设备，如此可为后续的污泥处理设备提供方便，处理效果好。
作为对本发明中的干燥组件的进一步说明，所述箱体之中还设有第一电机，所述第一电机的输出端设有电机齿轮;所述链组件还包括从动齿轮，从动齿轮和电机齿轮通过同步带啮合传动。所述从动齿轮与前链轮位于同一传动轴上，链组件还包括后链轮，所述前链轮与后链轮之间通过链条传动，所述链条上安装输送带。所述干燥组件还包括第二电机，所述第二电机的输出轴上安装叶片，所述叶片位于前链轮的侧部。所述叶片的下方设有活动板，活动板的侧部设有固定板，所述固定板安装在出料口之中，所述活动板的转动轴安装在从动带轮上，所述从动带轮与侧部的驱动带轮通过同步带传动，所述驱动带轮位于第三电机的输出轴上，所述第三电机安装在电机座上，所述电机座安装在箱体上。经过细化的污泥到达输送带之上，第一电机启动带动电机齿轮转动，电机齿轮带动从动齿轮转动，由于从动齿轮与前链轮同轴，前链轮也被带动旋转，前链轮带动链条运动，链条之上安装输送带，可将污泥从后链轮送至前链轮位置，第二电机带动叶片转动，叶片可对送达的污泥进行搅拌，第三电机带动驱动带轮转动，驱动带轮带动从从动带轮转动，从动带轮可控制活动板的旋转，当活动板离开固定板，污泥可从两者之间的空隙漏下去，沿着出料口到达包装组件。
作为对本发明中的链轮调节方法的说明，所述箱体的后链轮的两侧设有两组张紧组件，所述张紧组件包括调节螺钉、张紧活动块和张紧固定块，调节螺钉与张紧固定块螺接，所述调节螺钉与张紧活动块固定，后链轮的中心轴穿过张紧活动块固定。后链轮的中心轴固定在张紧活动块之中，旋转调节螺钉，调节螺钉可沿着张紧固定块伸长或者缩短，调节螺钉带动张紧活动块移动，张紧活动块带动后链轮移动，以此来调节前后链轮之间的距离，最终达到调节链条张紧程度的目的。
作为对本发明中的送风方式的说明，所述箱体的前端还设有送风机，所述送风机与箱体内部贯通。
