申请日2016.08.24
公开(公告)日2016.11.16
IPC分类号C02F3/02; G01F23/22
摘要
本发明涉及一种用于集成式污水处理设备的液位显示装置，包括电极式液位计、套接在电极式液位计外的透明的壳体、连接在壳体上端的上连接通路、连接在壳体下端的下连接通路，壳体安装在集成式污水处理设备外部，壳体通过上连接通路与集成式污水处理设备的好氧区的上部相连通，壳体通过下连接通路与集成式污水处理设备的好氧区的下部相连通，上连接通路上开设有冲洗口。该用于集成式污水处理设备的液位显示装置无需拆卸液位计，即可以通过透明的壳体直接观察电极式液位计的工况和运行情况。还可以通过冲洗口向壳体内注水以冲洗电极式液位计的电极棒，减少了对电极棒的腐蚀，有效保证了电极式液位计的工作稳定性，相应提高了电极式液位计的工作寿命。

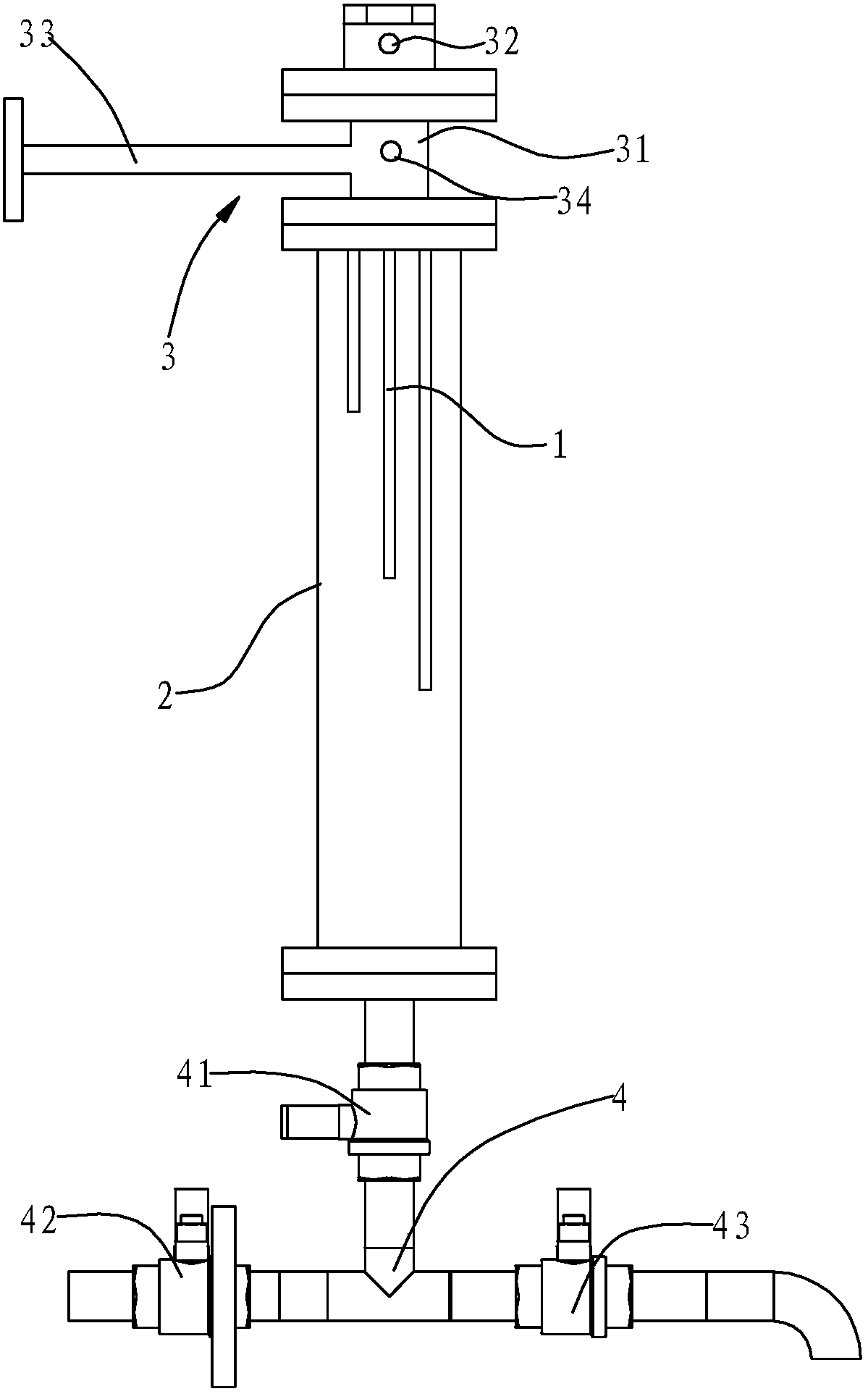

摘要附图
权利要求书
1.一种用于集成式污水处理设备的液位显示装置，包括一电极式液位计(1)，其特征在于：还包括套接在所述电极式液位计(1)外的透明的壳体(2)、连接在所述壳体(2)上端的上连接通路(3)、连接在所述壳体(2)下端的下连接通路(4)，所述壳体(2)安装在集成式污水处理设备外部，所述壳体(2)通过所述上连接通路(3)与集成式污水处理设备的好氧区的上部相连通，所述壳体(2)通过所述下连接通路(4)与集成式污水处理设备的好氧区的下部相连通，所述上连接通路(3)上开设有冲洗口(34)。
2.根据权利要求1所述的液位显示装置，其特征在于：所述下连接通路(4)为三通管，所述三通管的第一通管与所述壳体(2)的下端相连通，所述三通管的第二通管与所述集成式污水处理设备的好氧区的下部相连通，所述三通管的第三通管通至外部，所述三通管的第一通管上设置有第一阀门(41)，所述三通管的第二通管上设置有第二阀门(42)，所述三通管的第三通管上设置有第三阀门(43)。
3.根据权利要求1所述的液位显示装置，其特征在于：所述上连接通路(3)包括公共连接部(31)，所述公共连接部(31)的下端与壳体(2)的上端相连接，所述公共连接部(31)的上端开设有一电线接口(32)，所述公共连接部(31)的一侧连接有一通至集成式污水处理设备的好氧区的上部的连接管(33);
所述冲洗口(34)开设在所述公共连接部(31)的侧壁上。
4.根据权利要求1至3任一权利要求所述的液位显示装置，其特征在于：所述壳体(2)为筒状的玻璃壳体(2)。
5.根据权利要求1至3任一权利要求所述的液位显示装置，其特征在于：所述液位计包括加粗设置的公共电极棒、高液位电极棒、中液位电极棒和低液位电极棒。
6.根据权利要求1至3任一权利要求所述的液位显示装置，其特征在于：所述冲洗口(34)与所述集成式污水处理设备净水出口相连通。
说明书
一种用于集成式污水处理设备的液位显示装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种用于集成式污水处理设备的液位显示装置。
背景技术
目前使用的集成污水处理设备，采用先进的MBR(Membrane Bio-Reactor膜-生物反应器)技术，通过膜分离和生物处理技术的有机结合，对污水进行处理，并通过PLC控制系统对污水处理器的动力系统进行智能化控制和实时监测。设备中使用到的液位传感装置是连接动力系统和控制系统的重要纽带，液位计作为主要的液位信号的输入装置，对设备的稳定、可靠运行起着重要的作用。电极式液位计能够通过污水本身的导电性能测量高、中、低液位。
目前液位计通常直接安装在集成污水处理设备的好氧区内，而采用MBR技术的集成污水处理设备中，好氧区污泥浓度通常较高，液位计电极未采取保护措施，直接与好氧区内的污水接触，如此污水会对液位计产生化学腐蚀和电化学腐蚀，故液位计在使用时需要定期对液位计进行拆卸并使用清水进行冲洗，操作复杂。同时污水中的活性污泥容易粘附在液位计的电极棒表面，影响液位计的使用寿命和工作稳定性，需要进行维护和更换处理，相应增加了集成污水处理设备的维护成本。此外，由于集成污水处理设备通常采用钢结构作为外壳，不易观察好氧区的液位和液位计的运行情况。
发明内容
本发明所要解决的技术问题是针对上述现有技术提供一种方便观察好氧区液位、耐腐蚀性强、工作性能稳定、便于观察液位计工作状态的用于集成式污水处理设备的液位显示装置。
本发明解决上述问题所采用的技术方案为：一种用于集成式污水处理设备的液位显示装置，包括一电极式液位计，其特征在于：还包括套接在所述电极式液位计外的透明的壳体、连接在所述壳体上端的上连接通路、连接在所述壳体下端的下连接通路，所述壳体安装在集成式污水处理设备外部，所述壳体通过所述上连接通路与集成式污水处理设备的好氧区的上部相连通，所述壳体通过所述下连接通路与集成式污水处理设备的好氧区的下部相连通，所述上连接通路上开设有冲洗口。
为了实现集成式污水处理设备不同工作过程，所述下连接通路为三通管，所述三通管的第一通管与所述壳体的下端相连通，所述三通管的第二通管与所述集成式污水处理设备的好氧区的下部相连通，所述三通管的第三通管通至外部，所述三通管的第一通管上设置有第一阀门，所述三通管的第二通管上设置有第二阀门，所述三通管的第三通管上设置有第三阀门。
方便地，所述上连接通路包括公共连接部，所述公共连接部的下端与壳体的上端相连接，所述公共连接部的上端开设有一电线接口，所述公共连接部的一侧连接有一通至集成式污水处理设备的好氧区的上部的连接管;
所述冲洗口开设在所述公共连接部的侧壁上。
优选地，所述壳体为筒状的玻璃壳体。
优选地，所述液位计包括加粗设置的公共电极棒、高液位电极棒、中液位电极棒和低液位电极棒。
优选地，所述冲洗口与所述集成式污水处理设备净水出口相连通。
与现有技术相比，本发明的优点在于：该用于集成式污水处理设备的液位显示装置，将电极式液位计置于透明的壳体中并安装在集成式污水处理设备的外部，并通过上连接通路和下连接通路实现与集成式污水处理设备好氧区的连通。一方面，壳体中的液位在上连接通路和下连接通路的作用下能够与好氧区的液位保持一致，如果可以方便壳体内的电极式液位计对好氧区内的液位实现实时检测。另一方面，无需拆卸液位计，即可以通过透明的壳体直接观察电极式液位计的工况和运行情况。此外，还可以通过冲洗口向壳体内注水以冲洗电极式液位计的电极棒，避免污水中的污泥粘附在电极棒上，有效保证了电极式液位计的工作稳定性，减少了对电极棒的腐蚀，相应提高了电极式液位计的工作寿命。
