申请日2016.08.25
公开(公告)日2017.07.18
IPC分类号C02F3/28
摘要
本实用新型公开了一种厌氧填料生物膜废水处理反应器，包括：反应器装置，用于对废水进行处理;以及卡座，用于将反应器装置固定在支架上。本实用新型的厌氧填料生物膜废水处理反应器成本低，污水处理的效率高，市场前景广阔，非常值得在污水处理领域进行推广和应用。

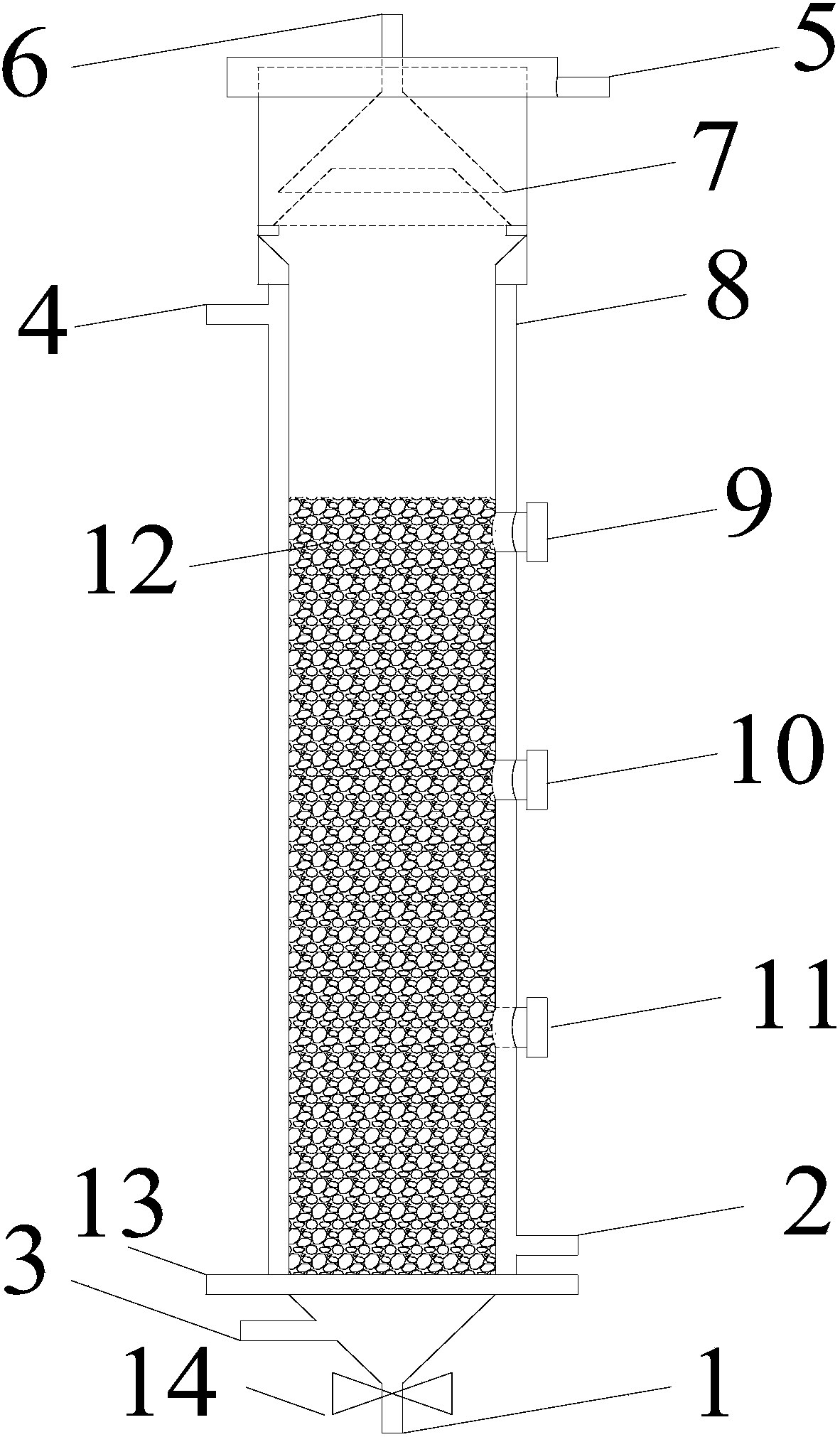

摘要附图
权利要求书
1.一种厌氧填料生物膜废水处理反应器，其特征在于，包括：
反应器装置，用于对废水进行处理;以及
卡座，用于将反应器装置固定在支架上;所述的反应器装置为圆柱体;
所述的反应器装置，其底部设有排泥口，通过阀门来控制将污泥或脱落的生物膜排出反应器装置外;
废水进水口，用于将待处理的废水引入至反应器装置中;以及
恒温水进水口;
所述的反应器装置的内部设有填料层，用于放置填料，填料层的底部设有筛网，用于支撑填料;
所述的反应器装置的四周设有观察/取样口，用于取样进行检测处理污水的各项指标;
所述的观察/取样口的数量为3-5个;
所述的反应器装置的外层设有恒温水夹套，用于装入恒温水，以保证反应器装置的反应温度，恒温水进水口位于反应器装置的下部，恒温水出水口位于反应器装置的上部;
所述的反应器装置的上部设有排气口，用于将反应器装置得到的沼气排出;
废水出水口，用于将处理后的废水排出;以及
三相分离器，用于将沼气、悬浮污泥和废水分离。
说明书
一种厌氧填料生物膜废水处理反应器
技术领域
本实用新型属于污水处理装置技术领域，特别涉及一种厌氧填料生物膜废水处理反应器。
背景技术
膜生物反应器(MBR)工艺是膜分离技术与生物技术有机结合的新型废水处理技术。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉二沉池。活性污泥浓度因此大大提高，水力停留时间(HRT)和污泥停留时间(SRT)可以分别控制，而难降解的物质在反应器中不断反应、降解。因此，膜生物反应器(MBR)工艺通过膜分离技术大大强化了生物反应器的功能。与传统的生物处理方法相比，是目前最有前途的废水处理新技术之一。
现有的生物膜处理反应器价格昂贵，不利于污水处理技术的推广和应用。
公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
实用新型内容
本实用新型的目的在于提供一种厌氧填料生物膜废水处理反应器，从而克服现有的生物膜废水处理反应器价格昂贵的缺点。
为实现上述目的，本实用新型提供了一种厌氧填料生物膜废水处理反应器，包括：反应器装置，用于对废水进行处理;以及卡座，用于将反应器装置固定在支架上。
优选地，所述的反应器装置为圆柱体。
优选地，所述的反应器装置，其底部设有排泥口，通过阀门来控制将污泥或脱落的生物膜排出反应器装置外;废水进水口，用于将待处理的废水引入至反应器装置中;以及恒温水进水口。
优选地，所述的反应器装置的内部设有填料层，用于放置填料，填料层的底部设有筛网，用于支撑填料。
优选地，所述的反应器装置的四周设有观察/取样口，用于取样进行检测处理污水的各项指标。
优选地，所述的观察/取样口的数量为3-5个。
优选地，所述的反应器装置的外层设有恒温水夹套，用于装入恒温水，以保证反应器装置的反应温度，恒温水进水口位于反应器装置的下部，恒温水出水口位于反应器装置的上部。
优选地，所述的反应器装置的上部设有排气口，用于将反应器装置得到的沼气排出;废水出水口，用于将处理后的废水排出;以及三相分离器，用于将沼气、悬浮污泥和废水分离。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型的厌氧填料生物膜废水处理反应器成本低，污水处理的效率高，市场前景广阔，非常值得在污水处理领域进行推广和应用。
