申请日2016.08.08
公开(公告)日2017.01.04
IPC分类号G01N1/10
摘要
本发明涉及一种取样装置，尤其涉及一种环保用工业废水方便型检测取样装置。本发明要解决的技术问题是提供一种设计人性化、节能、搅拌充分的环保用工业废水方便检测取样装置。为了解决上述技术问题，本发明提供了这样一种环保用工业废水方便型检测取样装置。本发明达到了设计人性化、节能、搅拌充分的效果，这样的设计，使装置只需要两个动力输出端，就可以完成机械废水取样。
权利要求书

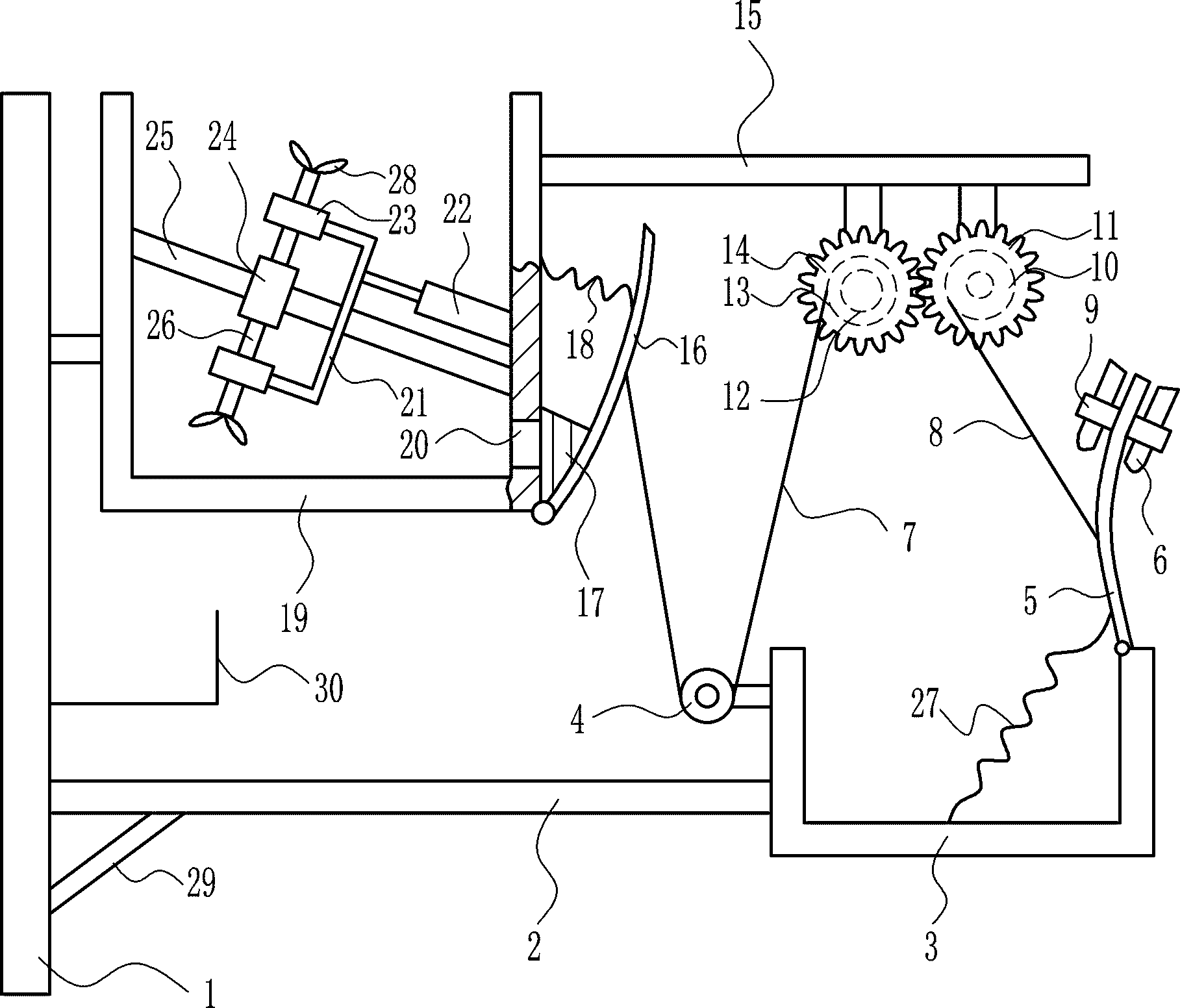

1.一种环保用工业废水方便型检测取样装置，其特征在于，包括有左架(1)、第一连杆(2)、取样箱(3)、滚轮(4)、第二转板(5)、试管(6)、第一拉线(7)、第二拉线(8)、开孔橡胶块(9)、第二绕线轮(10)、第二齿轮(11)、减速电机(12)、第一绕线轮(13)、第一齿轮(14)、支杆(15)、第一转板(16)、三角橡胶块(17)、第一弹簧(18)、搅拌箱(19)、第二连杆(21)、气缸(22)、轴承座(23)、第三齿轮(24)、齿条(25)、转杆(26)和第二弹簧(27);左架(1)右侧从下至上依次设有第一连杆(2)和搅拌箱(19)，搅拌箱(19)内设有齿条(25)，搅拌箱(19)右壁左侧设有气缸(22)，气缸(22)左端连接有第二连杆(21)，第二连杆(21)上下两端对称设有轴承座(23)，轴承座(23)上设有转杆(26)，转杆(26)中部设有第三齿轮(24)，第三齿轮(24)与齿条(25)啮合，搅拌箱(19)右壁底部开有小孔(20)，搅拌箱(19)右壁底部转动式连接有第一转板(16)，第一转板(16)底部设有三角橡胶块(17)，三角橡胶块(17)与小孔(20)接触，第一转板(16)顶部与搅拌箱(19)右壁之间连接有第一弹簧(18)，搅拌箱(19)右壁顶部连接有支杆(15)，支杆(15)底部右侧设有减速电机(12)和第二绕线轮(10)，减速电机(12)位于第二绕线轮(10)左侧，减速电机(12)前侧连接有第一绕线轮(13)，第一绕线轮(13)前侧连接有第一齿轮(14)，第二绕线轮(10)前侧连接有第二齿轮(11)，第一齿轮(14)和第二齿轮(11)啮合，第一连杆(2)的右端连接有收集箱，收集箱右壁顶部转动式连接有第二转板(5)，第二转板(5)与收集箱底部连接有第二弹簧(27)，第二转板(5)顶部左右两侧对称设有开孔橡胶块(9)，橡胶块内设有试管(6)，收集箱左壁设有滚轮(4)，第一绕线轮(13)上绕有第一拉线(7)，第一拉线(7)绕过滚轮(4)，第一拉线(7)的下端与第一转板(16)连接，第二绕线轮(10)上绕有第二拉线(8)，第二拉线(8)的下端与第二转板(5)连接。
2.根据权利要求1所述的一种环保用工业废水方便型检测取样装置，其特征在于，还包括有叶片(28)，转杆(26)上下两端对称设有叶片(28)。
3.根据权利要求1所述的一种环保用工业废水方便型检测取样装置，其特征在于，还包括有加强筋(29)，左架(1)与第一连杆(2)之间连接有加强筋(29)。
4.根据权利要求1所述的一种环保用工业废水方便型检测取样装置，其特征在于，还包括有放置箱(30)，左架(1)下部设有放置箱(30)，放置箱(30)位于第一连杆(2)和搅拌箱(19)之间。
5.根据权利要求1所述的一种环保用工业废水方便型检测取样装置，其特征在于，支杆(15)与搅拌箱(19)均为焊接连接。
6.根据权利要求1所述的一种环保用工业废水方便型检测取样装置，其特征在于，第一拉线(7)和第二拉线(8)的材质均为钢丝绳。
说明书
一种环保用工业废水方便型检测取样装置
技术领域
本发明涉及一种取样装置，尤其涉及一种环保用工业废水方便型检测取样装置。
背景技术
环境保护简称环保。环境保护涉及的范围广、综合性强，它涉及自然科学和社会科学的许多领域，还有其独特的研究对象。环境保护方式包括：采取行政、法律、经济、科学技术、民间自发环保组织等等，合理地利用自然资源，防止环境的污染和破坏，以求自然环境同人文环境、经济环境共同平衡可持续发展，扩大有用资源的再生产，保证社会的发展。
工业废水检测，主要是对企业工厂在生产工艺过程中排出的废水、污水和水生物检测的总称。工艺废水检测包括生产废水和生产污水。按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等。工业废水检测时需要取样，而废水的成分通常不明，常带有腐蚀性，为了检测人员的人生安全，废水取样装置就顺应而出。
现有的取样装置存在设计不人性化、不节能、搅拌不充分的缺点，因此亟需研发一种设计人性化、节能、搅拌充分的环保用工业废水方便检测取样装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的取样装置存在设计不人性化、不节能、搅拌不充分的缺点，本发明要解决的技术问题是提供一种设计人性化、节能、搅拌充分的环保用工业废水方便检测取样装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种环保用工业废水方便型检测取样装置，包括有左架、第一连杆、取样箱、滚轮、第二转板、试管、第一拉线、第二拉线、开孔橡胶块、第二绕线轮、第二齿轮、减速电机、第一绕线轮、第一齿轮、支杆、第一转板、三角橡胶块、第一弹簧、搅拌箱、第二连杆、气缸、轴承座、第三齿轮、齿条、转杆和第二弹簧;左架右侧从下至上依次设有第一连杆和搅拌箱，搅拌箱内设有齿条，搅拌箱右壁左侧设有气缸，气缸左端连接有第二连杆，第二连杆上下两端对称设有轴承座，轴承座上设有转杆，转杆中部设有第三齿轮，第三齿轮与齿条啮合，搅拌箱右壁底部开有小孔，搅拌箱右壁底部转动式连接有第一转板，第一转板底部设有三角橡胶块，三角橡胶块与小孔接触，第一转板顶部与搅拌箱右壁之间连接有第一弹簧，搅拌箱右壁顶部连接有支杆，支杆底部右侧设有减速电机和第二绕线轮，减速电机位于第二绕线轮左侧，减速电机前侧连接有第一绕线轮，第一绕线轮前侧连接有第一齿轮，第二绕线轮前侧连接有第二齿轮，第一齿轮和第二齿轮啮合，第一连杆的右端连接有收集箱，收集箱右壁顶部转动式连接有第二转板，第二转板与收集箱底部连接有第二弹簧，第二转板顶部左右两侧对称设有开孔橡胶块，橡胶块内设有试管，收集箱左壁设有滚轮，第一绕线轮上绕有第一拉线，第一拉线绕过滚轮，第一拉线的下端与第一转板连接，第二绕线轮上绕有第二拉线，第二拉线的下端与第二转板连接。
优选地，还包括有叶片，转杆上下两端对称设有叶片。
优选地，还包括有加强筋，左架与第一连杆之间连接有加强筋。
优选地，还包括有放置箱，左架下部设有放置箱，放置箱位于第一连杆和搅拌箱之间。
优选地，支杆与搅拌箱均为焊接连接。
优选地，第一拉线和第二拉线的材质均为钢丝绳。
工作原理：使用本装置时，工作人员往搅拌箱内注入工业废水，人工控制气缸开始伸缩，气缸带动第二连杆左右运动，第二连杆带动第三齿轮和转杆左右运动，由于第三齿轮与齿条啮合，第三齿轮在左右运动时会转动，第三齿轮带动转杆转动，从而实现对搅拌箱内的废水全方位的搅拌，搅拌结束后，人工控制气缸停止，人工控制减速电机顺时针旋转，减速电机带动第一齿轮顺时针旋转，第一齿轮带动第一绕线轮顺时针旋转，第一绕线轮收回第一拉线，第一拉线拉紧带动第一转板向下转动，由于第一转板带动三角橡胶块离开小孔，搅拌好的废水会从小孔流到第一转板上，同时第一齿轮带动第二齿轮逆时针旋转，第二齿轮带动第二绕线轮逆时针旋转，第二绕线轮放出第二拉线，第二拉线松弛使第二转板因重力和弹力向左转动，第二转板带动试管向左转动，当第一转板的顶端与取样箱左臂接触时，第二转板带动试管将试管口对准第一转板的顶端，此时人工控制减速电机停止，这样就可以准确的将废水注入试管中，并且取样箱也可以收集第一转板和试管中漏出的废水，避免二次污染，取样结束后，人工控制减速电机逆时针旋转，减速电机带动第一齿轮逆时针旋转，第一齿轮带动第一绕线轮逆时针旋转，第一绕线轮放出第一拉线，这时第一转板受第一弹簧的弹力向上转动，第一转板带动三角橡胶块重新堵住小孔，废水不再流出，同时第一齿轮带动第二齿轮顺时针旋转，第二齿轮带动第二绕线轮顺时针旋转，第二绕线轮收回第二拉线，第二拉线拉紧使第二转板因拉力向上转动重新回到原位，此时人工控制减速电机停止。这样的设计，使装置只需要两个动力输出端，就可以完成机械废水取样，节省了能源的同时还将装置改进的更加人性化。
因为还包括有叶片，转杆上下两端对称设有叶片，在转杆转动时，转杆带动叶片转动，更加充分的对废水进行搅拌。
因为还包括有加强筋，左架与第一连杆之间连接有加强筋，加强筋使左架与第一连杆之间连接的更加稳固。
因为还包括有放置箱，左架中部设有放置箱，放置箱位于第一连杆和搅拌箱之间，放置箱具有收纳功能，还可以将平时常用的小用品放在放置箱中。
因为支杆与搅拌箱均为焊接连接，使支杆与搅拌箱连接的更加牢固。
因为第一拉线和第二拉线的材质均为钢丝绳，增加第一拉线和第二拉线的承重力和耐磨性。
(3)有益效果
本发明达到了设计人性化、节能、搅拌充分的效果，这样的设计，使装置只需要两个动力输出端，就可以完成机械废水取样，节省了能源的同时还将装置改进的更加人性化。
