申请日2016.08.26
公开(公告)日2017.02.01
IPC分类号C02F11/12; F23G7/00
摘要
本发明涉及一种纤化与焚烧工艺及其系统装置，尤其涉及一种污泥纤化与焚烧装置。本发明要解决的技术问题是提供一种结构简单、焚烧彻底、不污染环境的污泥纤化与焚烧装置。为了解决上述技术问题，本发明提供了这样一种污泥纤化与焚烧装置，包括有底板、轴承座、齿轮、齿条、弹性件、风扇叶片、电热丝、第一连杆、滑轨、固定板、转盘、第一电机、第二连杆等;底板顶部从左至右依次设有烘干箱、焚烧箱和固定架，固定架上设有火焰喷管，火焰喷管伸入焚烧箱内并连接有喷头，焚烧箱上端设有管道。本发明达到了结构简单、焚烧彻底、不污染环境的效果，工作人员能通过操作本装置实现污泥的快速烘干与焚烧，不仅能够提高工作效率。
摘要附图
权利要求书
1.一种污泥纤化与焚烧装置，其特征在于，包括有底板(1)、轴承座(2)、齿轮(3)、齿条(4)、弹性件(5)、风扇叶片(6)、电热丝(7)、第一连杆(8)、滑轨(9)、固定板(10)、转盘(11)、第一电机(12)、第二连杆(13)、第三连杆(14)、滑块(15)、推块(16)、定滑轮(17)、下料斗(18)、第一拉线(19)、第一绕线轮(20)、第二绕线轮(21)、第二电机(22)、挡板(23)、第二拉线(24)、烘干板(25)、过滤装置(26)、出气管(27)、出料口(28)、转轴(29)、第一电动推杆(30)、进料斗(31)、固定架(32)、喷头(33)、火焰喷管(34)、焚烧箱(35)、管道(36)和烘干箱(37)，底板(1)顶部从左至右依次设有烘干箱(37)、焚烧箱(35)和固定架(32)，固定架(32)上设有火焰喷管(34)，火焰喷管(34)伸入焚烧箱(35)内并连接有喷头(33)，焚烧箱(35)上端设有管道(36)，管道(36)上端设有过滤装置(26)，管道(36)连通焚烧箱(35)与过滤装置(26)，过滤装置(26)顶部右侧设有出气管(27)，烘干箱(37)内底部设有轴承座(2)，轴承座(2)上端设有转轴(29)，转轴(29)上从下至上依次设有齿轮(3)、风扇叶片(6)和烘干板(25)，烘干箱(37)内右壁下端设有第一电动推杆(30)，第一电动推杆(30)左侧设有齿条(4)，齿条(4)左端与烘干箱(37)内壁之间连接有弹性件(5)，齿条(4)与齿轮(3)啮合，风扇叶片(6)和烘干板(25)之间设有电热丝(7)，电热丝(7)固定在烘干箱(37)内壁上，烘干箱(37)左侧外壁上设有固定板(10)，固定板(10)位于烘干板(25)左侧，固定板(10)顶部设有第一电机(12)和滑轨(9)，第一电机(12)位于滑轨(9)左侧，滑轨(9)上滑动式连接有滑块(15)，滑块(15)左侧设有第三连杆(14)，滑块(15)右侧设有第一连杆(8)，第一连杆(8)右侧设有推块(16)，第一电机(12)前侧设有转盘(11)，转盘(11)上铰接连接有第二连杆(13)，第二连杆(13)另一端与第三连杆(14)左端铰接连接，烘干箱(37)左右两壁上对称设有挡板(23)，挡板(23)上端分别与烘干箱(37)铰接连接，烘干箱(37)上端拐角处左右对称设有定滑轮(17)，烘干箱(37)顶部左侧设有下料斗(18)，烘干箱(37)顶部中间设有第二电机(22)，第二电机(22)前侧设有第一绕线轮(20)，第一绕线轮(20)上绕有第一拉线(19)，第一拉线(19)绕过定滑轮(17)与挡板(23)左侧连接，第一绕线轮(20)前侧设有第二绕线轮(21)，第二绕线轮(21)上绕有第二拉线(24)，第二拉线(24)绕过定滑轮(17)与挡板(23)右侧连接，烘干箱(37)右壁上设有出料口(28)，出料口(28)位于烘干板(25)右侧，出料口(28)下端位于进料斗(31)正上方。
2.根据权利要求1所述的一种污泥纤化与焚烧装置，其特征在于，还包括有网板(38)，焚烧箱(35)内设有网板(38)，网板(38)固定在焚烧箱(35)内部，网板(38)外侧与焚烧箱(35)内壁接触，网板(38)位于进料斗(31)和喷头(33)的下方，网板(38)上开有许多小孔，小孔是贯通的。
3.根据权利要求2所述的一种污泥纤化与焚烧装置，其特征在于，还包括有第二电动推杆(39)和橡胶锤(40)，烘干箱(37)右侧外壁上设有第二电动推杆(39)和橡胶锤(40)，第二电动推杆(39)下端固定在烘干箱(37)右侧外壁上，第二电动推杆(39)上端设有橡胶锤(40)，橡胶锤(40)位于出料口(28)底部。
4.根据权利要求3所述的一种污泥纤化与焚烧装置，其特征在于，还包括有凹槽(41)，烘干板(25)底部开有多个凹槽(41)，凹槽(41)没有贯通烘干板(25)，凹槽(41)的形状为圆柱形，凹槽(41)的直径为3cm，凹槽(41)的深度为6cm，凹槽(41)在烘干板(25)底板(1)分布均匀。
5.根据权利要求4所述的一种污泥纤化与焚烧装置，其特征在于，还包括有通风网(42)，烘干箱(37)左右两壁下端设有通风网(42)，通风网(42)呈对称分布，通风网(42)的形状为矩形，通风网(42)的材质为不锈钢，不锈钢耐腐蚀强，能增强通风网(42)的使用寿命。
6.根据权利要求5所述的一种污泥纤化与焚烧装置，其特征在于，还包括有加强筋(43)，固定板(10)与烘干箱(37)之间设有加强筋(43)，加强筋(43)下端固定在烘干箱(37)左侧外壁上，加强筋(43)上端固定在固定板(10)底部，加强筋(43)、固定板(10)和烘干箱(37)呈三角形，加强筋(43)的厚度为3cm。
7.根据权利要求6所述的一种污泥纤化与焚烧装置，其特征在于，还包括有支撑杆(44)，进料斗(31)底部设有支撑杆(44)，支撑杆(44)下端固定在底板(1)顶部上，支撑杆(44)上端固定在进料斗(31)底部上，支撑杆(44)的形状为圆柱形，支撑杆(44)的半径为4cm。
8.根据权利要求7所述的一种污泥纤化与焚烧装置，其特征在于，弹性件(5)为弹簧，弹簧长度为20cm，弹簧的形状为折线形，弹簧的材质为铁质，弹簧的拉伸幅度大，不容易被拉断，弹簧材质抗腐蚀性强，不容易生锈。
9.根据权利要求8所述的一种污泥纤化与焚烧装置，其特征在于，拉线为钢丝绳，钢丝绳的直径为2.5mm，钢丝绳的材质为钢质，钢丝绳硬度大且密度小，抗拉强度大，不易被拉断，钢丝绳抗腐蚀性强，不易生锈。
说明书
一种污泥纤化与焚烧装置
技术领域
本发明涉及一种纤化与焚烧工艺及其系统装置，尤其涉及一种污泥纤化与焚烧装置。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体污泥污泥等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。
在很多领域和工业废物处理中，都会用到焚烧这一工艺。焚烧是一个复杂的化学过程，涉及化学、传热、传质、流体力学、化学热力学、化学动力学等许多过程。
污泥的处理能加强对环境的保护，目前的污泥纤化与焚烧装置存在结构结构复杂、焚烧不彻底、污染环境的缺点，因此亟需研发一种结构简单、焚烧彻底、不污染环境的污泥纤化与焚烧装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前的污泥纤化与焚烧装置存在结构结构复杂、焚烧不彻底、污染环境的缺点，本发明要解决的技术问题是提供一种结构简单、焚烧彻底、不污染环境的污泥纤化与焚烧装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污泥纤化与焚烧装置，包括有底板、轴承座、齿轮、齿条、弹性件、风扇叶片、电热丝、第一连杆、滑轨、固定板、转盘、第一电机、第二连杆、第三连杆、滑块、推块、定滑轮、下料斗、第一拉线、第一绕线轮、第二绕线轮、第二电机、挡板、第二拉线、烘干板、过滤装置、出气管、出料口、转轴、第一电动推杆、进料斗、固定架、喷头、火焰喷管、焚烧箱、管道和烘干箱，底板顶部从左至右依次设有烘干箱、焚烧箱和固定架，固定架上设有火焰喷管，火焰喷管伸入焚烧箱内并连接有喷头，焚烧箱上端设有管道，管道上端设有过滤装置，管道连通焚烧箱与过滤装置，过滤装置顶部右侧设有出气管，烘干箱内底部设有轴承座，轴承座上端设有转轴，转轴上从下至上依次设有齿轮、风扇叶片和烘干板，烘干箱内右壁下端设有第一电动推杆，第一电动推杆左侧设有齿条，齿条左端与烘干箱内壁之间连接有弹性件，齿条与齿轮啮合，风扇叶片和烘干板之间设有电热丝，电热丝固定在烘干箱内壁上，烘干箱左侧外壁上设有固定板，固定板位于烘干板左侧，固定板顶部设有第一电机和滑轨，第一电机位于滑轨左侧，滑轨上滑动式连接有滑块，滑块左侧设有第三连杆，滑块右侧设有第一连杆，第一连杆右侧设有推块，第一电机前侧设有转盘，转盘上铰接连接有第二连杆，第二连杆另一端与第三连杆左端铰接连接，烘干箱左右两壁上对称设有挡板，挡板上端分别与烘干箱铰接连接，烘干箱上端拐角处左右对称设有定滑轮，烘干箱顶部左侧设有下料斗，烘干箱顶部中间设有第二电机，第二电机前侧设有第一绕线轮，第一绕线轮上绕有第一拉线，第一拉线绕过定滑轮与挡板左侧连接，第一绕线轮前侧设有第二绕线轮，第二绕线轮上绕有第二拉线，第二拉线绕过定滑轮与挡板右侧连接，烘干箱右壁上设有出料口，出料口位于烘干板右侧，出料口下端位于进料斗正上方。
优选地，还包括有网板，焚烧箱内设有网板，网板固定在焚烧箱内部，网板外侧与焚烧箱内壁接触，网板位于进料斗和喷头的下方，网板上开有许多小孔，小孔是贯通的。
优选地，还包括有第二电动推杆和橡胶锤，烘干箱右侧外壁上设有第二电动推杆和橡胶锤，第二电动推杆下端固定在烘干箱右侧外壁上，第二电动推杆上端设有橡胶锤，橡胶锤位于出料口底部。
优选地，还包括有凹槽，烘干板底部开有多个凹槽，凹槽没有贯通烘干板，凹槽的形状为圆柱形，凹槽的直径为3cm，凹槽的深度为6cm，凹槽在烘干板底板分布均匀。
优选地，还包括有通风网，烘干箱左右两壁下端设有通风网，通风网呈对称分布，通风网的形状为矩形，通风网的材质为不锈钢，不锈钢耐腐蚀强，能增强通风网的使用寿命。
优选地，还包括有加强筋，固定板与烘干箱之间设有加强筋，加强筋下端固定在烘干箱左侧外壁上，加强筋上端固定在固定板底部，加强筋、固定板和烘干箱呈三角形，加强筋的厚度为3cm。
优选地，还包括有支撑杆，进料斗底部设有支撑杆，支撑杆下端固定在底板顶部上，支撑杆上端固定在进料斗底部上，支撑杆的形状为圆柱形，支撑杆的半径为4cm。
优选地，弹性件为弹簧，弹簧长度为20cm，弹簧的形状为折线形，弹簧的材质为铁质，弹簧的拉伸幅度大，不容易被拉断，弹簧材质抗腐蚀性强，不容易生锈。
优选地，拉线为钢丝绳，钢丝绳的直径为2.5mm，钢丝绳的材质为钢质，钢丝绳硬度大且密度小，抗拉强度大，不易被拉断，钢丝绳抗腐蚀性强，不易生锈。

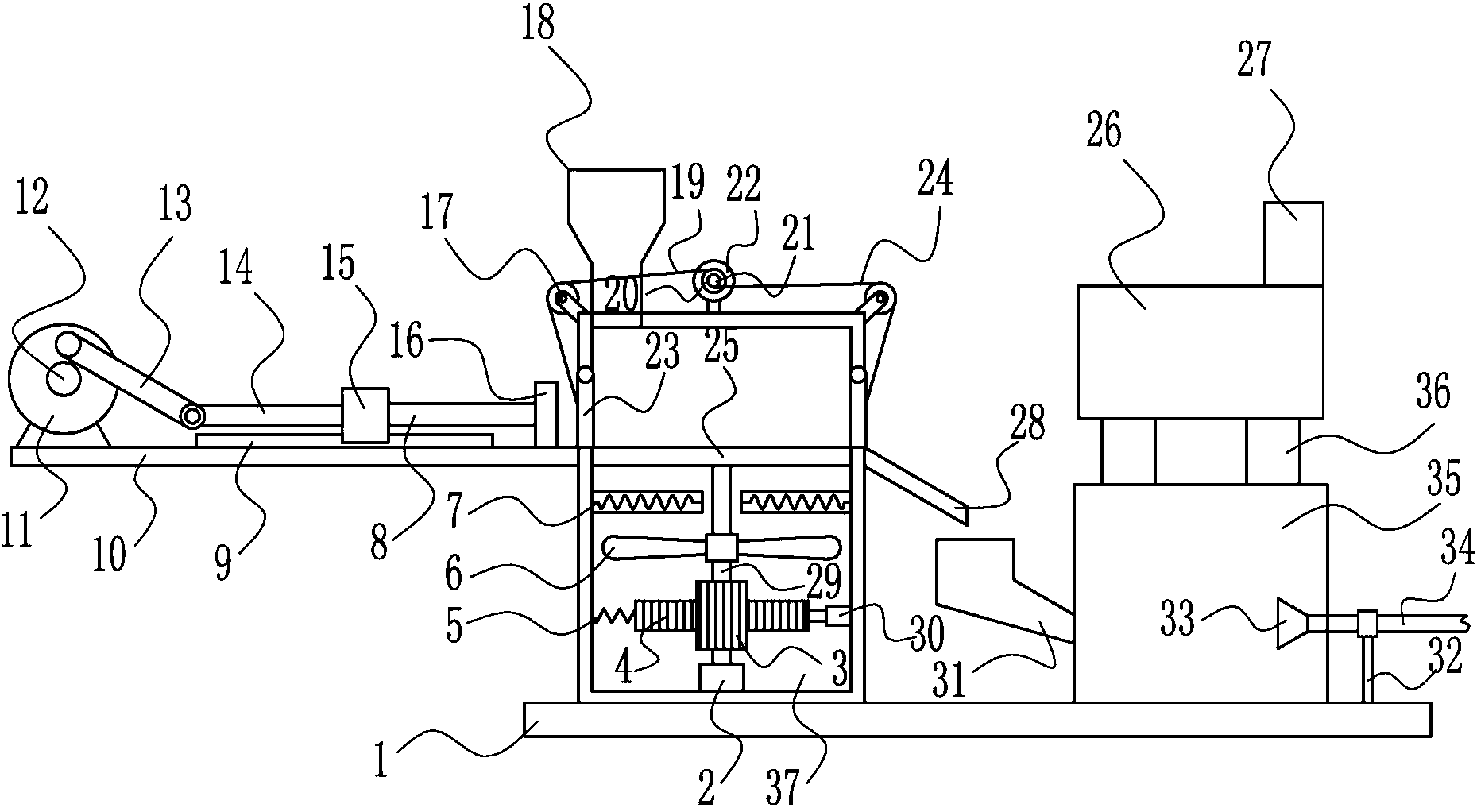

工作原理：当需要对污泥进行处理时，工作人员先将污泥倒入下料斗内，污泥经过下料斗落在烘干板上，当烘干板上落有一定量的污泥后，停止将污泥加入烘干箱内。给电热丝通电，电热丝通电后发热，控制第一电动推杆伸长，第一电动推杆推动齿条向左运动，弹性件收缩，齿条带动齿轮正转，齿轮带动转轴正转，转轴带动风扇叶片和烘干板正转。当第一电动推杆伸长到一定程度后，控制第一电动推杆缩短，第一电动推杆带动齿条向右运动，弹性件伸长，齿条带动齿轮反转，齿轮带动转轴反转，转轴带动风扇叶片和烘干板反转。如此反复，风扇叶片将热风吹向烘干板，并对烘干板上的污泥进行烘干，烘干板转动能使污泥烘干得更加彻底，当污泥被完全烘干后，给电热丝断电，并控制第一电动推杆停止运动。控制第二电机顺时针转动，第二电机带动第一绕线轮和第二绕线轮顺时针转动，第一绕线轮通过第一拉线带动左侧挡板顺时针摆动，第二绕线轮通过第二拉线带动右侧挡板逆时针摆动，当两侧挡板摆动一定角度后，控制第二电机停止转动。启动第一电机，第一电机带动转盘转动，转盘带动第二连杆左右运动，第二连杆带动第三连杆左右运动，第三连杆带动滑块左右运动，滑块带动第一连杆左右运动，第一连杆推动推块左右运动，当推块向右运动时，推块会将烘干板上的污泥推至出料口上，污泥经过出料口进入进料斗内，再经过进料斗进入焚烧箱内，当烘干箱内的污泥全部推入焚烧箱内后，推块回到初始位置时控制第一电机停止运动。控制第二电机逆时针转动，第二电机带动第一绕线轮和第二绕线轮逆时针转动，第一拉线与第二拉线伸长，两侧挡板在重力作用回到初始位置，当两挡板回到初始位置后，控制第二电机停止转动。往火焰喷管内通入火焰，火焰从喷头喷出，并对焚烧箱内的污泥进行焚烧，焚烧时产生的气体经过管道进入过滤装置内，气体经过过滤装置的过滤后变成无害气体从出气管排出。污泥被焚烧完全后，停止往火焰喷管内通入火焰，工作人员将焚烧箱内的灰烬取出后，重复上述操作可进行下一次的污泥焚烧工作。
因为还包括有网板，焚烧箱内设有网板，网板固定在焚烧箱内部，网板外侧与焚烧箱内壁接触，网板位于进料斗和喷头的下方，网板上开有许多小孔，小孔是贯通的，网板能增强污泥的焚烧面积，能使污泥焚烧的更加完全、彻底。
因为还包括有第二电动推杆和橡胶锤，烘干箱右侧外壁上设有第二电动推杆和橡胶锤，第二电动推杆下端固定在烘干箱右侧外壁上，第二电动推杆上端设有橡胶锤，橡胶锤位于出料口下方，第二电动推杆上下运动带动橡胶锤不断敲击出料口底部，能加快污泥的下落速度。
因为还包括有凹槽，烘干板底部开有多个凹槽，凹槽没有贯通烘干板，凹槽的形状为圆柱形，凹槽的直径为3cm，凹槽的深度为6cm，凹槽在烘干板底板分布均匀，凹槽能减少热量的流失，增强热风对污泥的烘干效果。
因为还包括有通风网，烘干箱左右两壁下端设有通风网，通风网呈对称分布，通风网的形状为矩形，通风网的材质为不锈钢，不锈钢耐腐蚀强，能增强通风网的使用寿命，通风网能使外部空气进入烘干箱内，能增大风扇叶片吹出的风力，提高烘干的速度。
因为还包括有加强筋，固定板与烘干箱之间设有加强筋，加强筋下端固定在烘干箱左侧外壁上，加强筋上端固定在固定板底部，加强筋、固定板和烘干箱呈三角形，加强筋的厚度为3cm，所以可以增大固定板的稳定性。
因为还包括有支撑杆，进料斗底部设有支撑杆，支撑杆下端固定在底板顶部上，支撑杆上端固定在进料斗底部上，支撑杆的形状为圆柱形，支撑杆的半径为4cm，所以可以增大进料斗的稳定性。
因为弹性件为弹簧，弹簧长度为20cm，弹簧的形状为折线形，弹簧的材质为铁质，弹簧的拉伸幅度大，不容易被拉断，弹簧材质抗腐蚀性强，不容易生锈，所以能延长弹性件的使用寿命。
因为拉线为钢丝绳，钢丝绳的直径为2.5mm，钢丝绳的材质为钢质，钢丝绳硬度大且密度小，抗拉强度大，不易被拉断，钢丝绳抗腐蚀性强，不易生锈，所以能够延长拉线的使用寿命。
(3)有益效果
本发明达到了结构简单、焚烧彻底、不污染环境的效果，工作人员能通过操作本装置实现污泥的快速烘干与焚烧，不仅能够提高工作效率，还能保护环境。
