申请日2016.08.26
公开(公告)日2017.02.01
IPC分类号E03F1/00; E03F5/10; E03F5/22
摘要
本发明涉及排污设备技术领域，具体涉及一种污水排放系统。一种污水排放系统，包括管道连接的排水槽、储水罐和真空排污管道;所述真空排污管道与真空排污机组连接;所述储水罐位于排水槽下方竖直放置，所述储水罐上部设有液位传感器;所述储水罐和真空排污管道之间设有气动阀，所述气动阀与液位传感器连接，所述气动阀包括阀门、记时器和控制器。本发明的污水排放系统可用于卫生条件要求较高的食品和药品工厂，用于污水、废水密闭式收集，本发明的污水排放系统的管网始终保持在负压状态，不会有污水和气体泄漏，防止臭气外溢和细菌滋生。

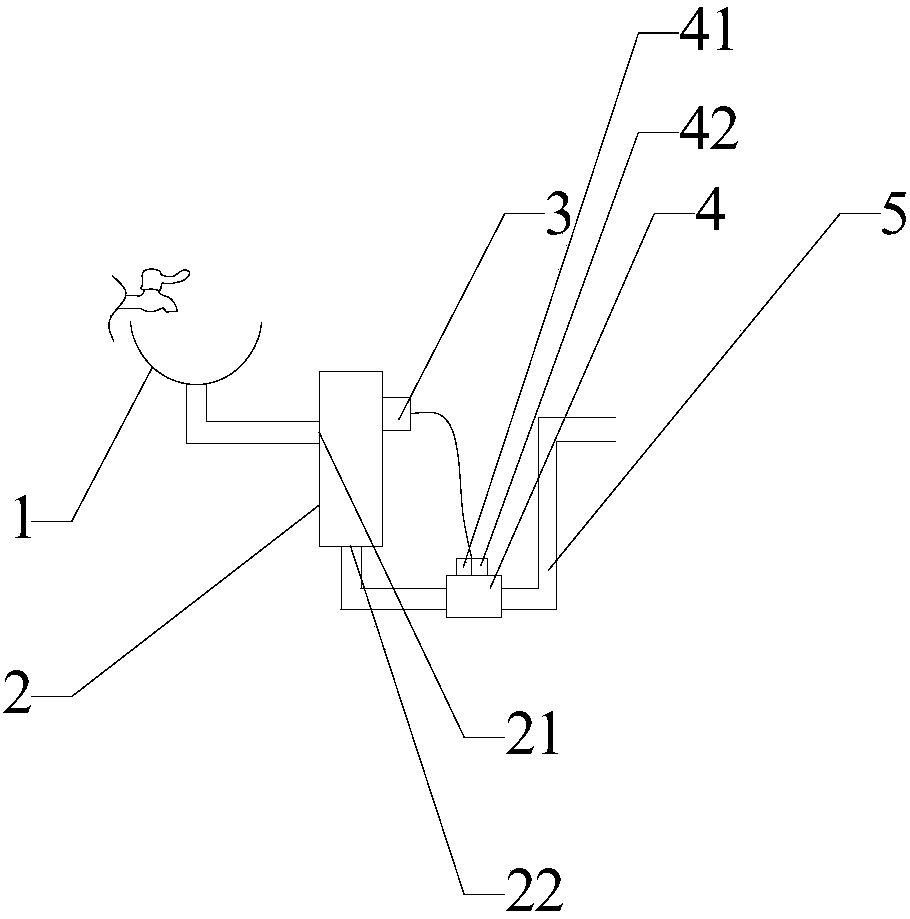

摘要附图
权利要求书
1.一种污水排放系统，其特征在于，包括管道连接的排水槽、储水罐和真空排污管道;所述真空排污管道与真空排污机组连接;
所述储水罐位于排水槽下方竖直放置，所述储水罐侧面设有进水口与排水槽连接，所述储水罐底部设有出水口与真空排污管道连接，所述储水罐上部设有液位传感器;
所述储水罐和真空排污管道之间设有气动阀，所述气动阀与液位传感器连接，所述气动阀包括阀门、记时器和控制器，所述控制器接收到液位传感器发送的储水罐内具有预设量的液体时控制阀门开启，所述控制器接收液位传感器发送的储水罐内具有液体时开启记时器，所述控制器接收记时器预设时间后发出的信号后控制阀门开启;
所述真空排污机组包括污水罐、气液分离罐和真空泵;所述污水罐包括污水进口，污水出口和出气口;所述污水进口和出气口设置于污水罐顶部，所述污水出口设置与污水罐底部，所述污水进口与真空排污管道连接，所述出气口与气液分离罐管道连接，所述气液分离罐与真空泵连接。
2.根据权利要求1所述的污水排放系统，其特征在于，所述储水罐和气动阀之间设有连接管道，所述连接管道上设有隔离网，所述连接管道对应隔离网处设有杂物出口。
3.根据权利要求1所述的污水排放系统，其特征在于，所述污水出口与排污阀连接，所述排污阀与排污泵连接。
4.根据权利要求3所述的污水排放系统，其特征在于，所述污水罐还包括污水罐液位传感器，所述污水罐液位传感器与排污阀连接。
5.根据权利要求1所述的污水排放系统，其特征在于，所述气液分离罐上设有压力传感器。
6.根据权利要求1所述的污水排放系统，其特征在于，还包括手动开关，所述手动开关控制阀门的开启或关闭。
7.根据权利要求1所述的污水排放系统，其特征在于，所述储水罐顶部设有通气口。
说明书
一种污水排放系统
技术领域
本发明涉及排污设备技术领域，具体涉及一种污水排放系统。
背景技术
目前，污水的收集和输送采用传统的重力方式。重力输送方式存在着泄漏、渗漏污染、堵塞外溢、维护困难、成本高等许多弊端。
发明内容
本发明所要解决的技术问题是：一种污水排放彻底，污水残留时间短的污水排放系统。
为了解决上述技术问题，本发明采用的技术方案为：提供一种污水排放系统，包括管道连接的排水槽、储水罐和真空排污管道;所述真空排污管道与真空排污机组连接;
所述储水罐位于排水槽下方竖直放置，所述储水罐侧面设有进水口与排水槽连接，所述储水罐底部设有出水口与真空排污管道连接，所述储水罐上部设有液位传感器;
所述储水罐和真空排污管道之间设有气动阀，所述气动阀与液位传感器连接，所述气动阀包括阀门、记时器和控制器，所述控制器接收到液位传感器发送的储水罐内具有预设量的液体时控制阀门开启，所述控制器接收液位传感器发送的储水罐内具有液体时开启记时器，所述控制器接收记时器预设时间后发出的信号后控制阀门开启;
所述真空排污机组包括污水罐、气液分离罐和真空泵;
所述污水罐包括污水进口，污水出口和出气口;所述污水进口和出气口设置于污水罐顶部，所述污水出口设置与污水罐底部，所述污水进口与真空排污管道连接，所述出气口与气液分离罐管道连接，所述气液分离罐与真空泵连接。
进一步的，上述的污水排放系统中，所述储水罐和气动阀之间设有连接管道，所述连接管道上设有隔离网，所述连接管道对应隔离网处设有杂物出口。
进一步的，上述的污水排放系统中，所述污水出口与排污阀连接，所述排污阀与排污泵连接。
进一步的，上述的污水排放系统中，所述污水罐还包括污水罐液位传感器，所述污水罐液位传感器与排污阀连接。
进一步的，上述的污水排放系统中，所述气液分离罐上设有压力传感器。
进一步的，上述的污水排放系统中，还包括手动开关，所述手动开关控制阀门的开启或关闭。
进一步的，上述的污水排放系统中，所述储水罐顶部设有通气口。
本发明的有益效果在于：本发明的污水排放系统使用时，当污水由排水槽排放到储水罐中，液位传感器识别到储水罐中具有污水，提供电信号给控制器，所述控制器接收液位传感器发送的储水罐内具有液体的信号后开启记时器，所述控制器在记时器周期时间后发送的信号控制阀门开启;或者液位传感器识别到储水罐中具有达到一定水量时，控制器控制气动阀开启。其中，时间和水量那个参数有一个符合阀门开启条件，气动阀的阀门就开启，保证储水罐中的水残留时间短，不污染环境。
本发明真空排污机组工作时，污水经真空排污管道抽吸至污水罐，水位达到高液位时，排污阀和排污泵开启，污水通过排污泵抽出，水位抽吸至低液位时，排污阀和排污泵关闭。污水灌内的空气经真空泵被抽至气液分离罐，真空度达到下限时，真空泵开启，空气通过真空泵排出，真空度达到上限时，真空泵关闭。
本发明的污水排放系统可用于卫生条件要求较高的食品和药品工厂，用于污水、废水密闭式收集，本发明的污水排放系统的管网始终保持在负压状态，不会有污水和气体泄漏，防止臭气外溢和细菌滋生。
