申请日2016.08.09
公开(公告)日2017.02.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种餐具洗涤废水处理装置，它涉及废水处理装置技术领域。调节池的顶端设有格栅，调节池通过污水泵与一级高效气浮池顶端的进水口连接，一级高效气浮池、二级高效气浮池的顶端设有刮渣机,刮渣机的末端设置有排渣槽，回流管道的一端与生物接触氧化池连通、另一端与溶气罐连接，回流管道上设有循环泵，一级高效气浮池、二级高效气浮池的底部靠近进水口一端安装有释放器，溶气罐通过溶气管道分别与安装在一级高效气浮池、二级高效气浮池的底部靠近进水口一端的释放器连接，它结构设置合理简单，成本低廉，将餐饮用水通过气浮池、生物接触氧化池和活性炭过滤池多重处理方式进行处理，出水水质较好，处理效果稳定、经济合理。
权利要求书
1.一种餐具洗涤废水处理装置，其特征在于：它包含调节池(1)、污水泵(2)、一级高效气浮池(3)、二级高效气浮池(4)、溶气罐(5)、回流管道(6)、生物接触氧化池(7)、活性炭过滤罐(8)、清水池(9)、格栅(10)、刮渣机(11)、排渣槽(12)、释放器(13)、空压机(14)、鼓风机(15)、布水器(16)、曝气管(17)和循环泵(18)，调节池(1)的顶端设有格栅(10)，调节池(1)通过污水泵(2)与一级高效气浮池(3)顶端的进水口连接，一级高效气浮池(3)、二级高效气浮池(4)的顶端设有刮渣机(11),刮渣机(11)的末端设置有排渣槽(12)，回流管道(6)的一端与生物接触氧化池(7)的连通、另一端与溶气罐(5)连接，回流管道(6)上设有循环泵(18)，一级高效气浮池(3)、二级高效气浮池(4)的底部靠近进水口一端安装有释放器(13)，溶气罐(5)通过溶气管道(a)分别与安装在一级高效气浮池(3)、二级高效气浮池(4)的底部靠近进水口一端的释放器(13)连接，且溶气罐(5)与空压机(14)连接，溶气管道(a)上设有流量计(b)，一级高效气浮池(3)的出水口与二级高效气浮池(4)的进水口连通，二级高效气浮池(4)的出水口与生物接触氧化池(7)底部的布水器(16)连接，生物接触氧化池(7)的底部设有曝气管(17)，生物接触氧化池(7)通过管道与活性炭过滤罐(8)连接，活性炭过滤罐(8)通过管道与清水池(9)的顶部连接。
2.根据权利要求1所述的一种餐具洗涤废水处理装置，其特征在于：所述的曝气管(17)设置在布水器(16)的上方并与鼓风机(15)连接，曝气管(17)上设有气动旋转喷头(17-1)。
3.根据权利要求2所述的一种餐具洗涤废水处理装置，其特征在于：所述的气动旋转喷头(17-1)包含喷头主管(17-2)和喷头分支管(17-3),喷头主管(17-2)的四周均布有喷头分支管(17-3)，所述的喷头分支管(17-3)在气流带动下沿喷头主管(17-2)作圆周运动，所述的喷头分支管(17-3)的管口设有微孔均气网。
说明书
一种餐具洗涤废水处理装置
技术领域：
本实用新型涉及一种餐具洗涤废水处理装置，属于废水处理装置技术领域。
背景技术：
水是生命之源，是万物生存的根本保障。水资源短缺和水污染严重是当今世界所关注的主题。
随着城市现代化建设的迅猛发展和人民生活水平的提高，城市及乡镇的餐饮业越来越发达，饭馆、酒店、宾馆产生了含油量大、BOD5、COD值很高的餐饮污水，这些污水主要包含餐具的洗涤用水，这些洗涤用水水量大、污染程度高，采用普通的水处理方法难于达标，且绝大部分餐饮污水未经处理就直接排放，严重的污染了水环境，其出水也没能回用以节约水资源。因此，研究一种处理效果好、运行简单、成本低的餐饮污水的处理装置具有很高的应用前景。
发明内容：
针对上述问题，本实用新型要解决的技术问题是提供一种餐具洗涤废水处理装置。

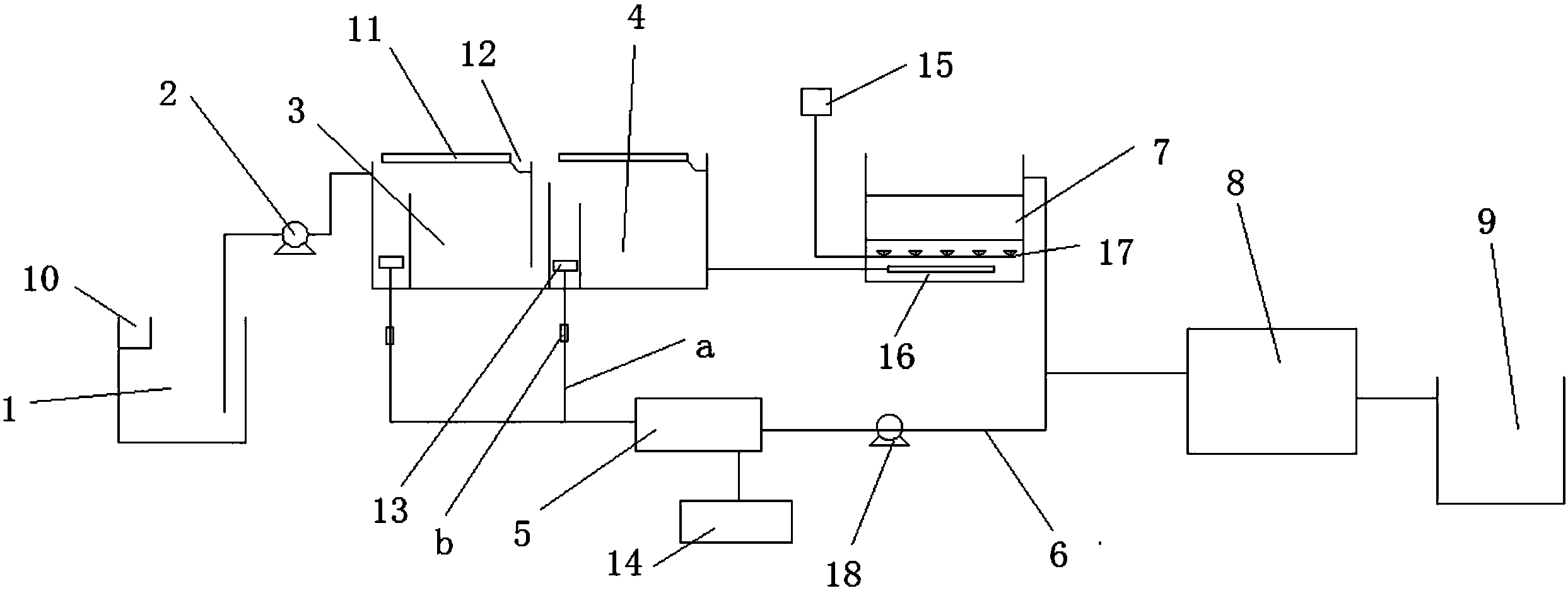

本实用新型的餐具洗涤废水处理装置。它包含调节池1、污水泵2、一级高效气浮池3、二级高效气浮池4、溶气罐5、回流管道6、生物接触氧化池7、活性炭过滤罐8、清水池9、格栅10、刮渣机11、排渣槽12、释放器13、空压机14、鼓风机15、布水器16、曝气管17和循环泵18，调节池1的顶端设有格栅10，调节池1通过污水泵2与一级高效气浮池3顶端的进水口连接，一级高效气浮池3、二级高效气浮池4的顶端设有刮渣机11,刮渣机11的末端设置有排渣槽12，回流管道6的一端与生物接触氧化池7连通、另一端与溶气罐5连接，回流管道6上设有循环泵18，一级高效气浮池3、二级高效气浮池4的底部靠近进水口一端安装有释放器13，溶气罐5通过溶气管道a分别与安装在一级高效气浮池3、二级高效气浮池4的底部靠近进水口一端的释放器13连接，且溶气罐5与空压机14连接，溶气管道a上设有流量计b，一级高效气浮池3的出水口与二级高效气浮池4的进水口连通，二级高效气浮池4的出水口与生物接触氧化池7底部的布水器16连接，生物接触氧化池7的底部设有曝气管17，生物接触氧化池7通过管道与活性炭过滤罐8连接，活性炭过滤罐8通过管道与清水池9的顶部连接。
作为优选，所述的曝气管17设置在布水器16的上方并与鼓风机15连接，曝气管17上设有气动旋转喷头17-1。
作为优选，所述的气动旋转喷头17-1包含喷头主管17-2和喷头分支管17-3,喷头主管17-2的四周均布有喷头分支管17-3，所述的喷头分支管17-3在气流带动下沿喷头主管17-2作圆周运动，所述的喷头分支管17-3的管口设有微孔均气网。
本新型的有益效果：它的结构设置合理简单，成本低廉，将餐饮用水通过气浮池、生物接触氧化池和活性炭过滤池多重处理方式进行处理，处理后的水质较好，而且处理效果稳定、经济合理，工艺简单，可广泛推广使用。
