申请日2016.08.09
公开(公告)日2017.03.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种底部支撑地埋式垃圾库的污水处理系统，它包括排污单元和污水处理单元，排污单元和污水处理单元通过排污管连接，排污管上设置离心泵;所述排污单元是在所述活动门板下部设置排污口，排污口上安装过滤筛板，排污口外安装导流板，对应排污口的地坑内设置污水收集槽，污水收集槽出口连接排污管;所述污水处理单元包括污水处理罐和曝气池，所述污水处理罐上端设置进水口，进水口连接排污管，污水处理罐内设置格栅板和布水环，污水处理罐中下部设置出水口，出水口连接曝气池的进口，所述曝气池底部设置曝气管，曝气管连接供气管，供气管连接储气罐，供气管上设置空气阀。本实用新型解决了现有地埋垃圾库中污水的排放处理问题。
权利要求书
1.一种底部支撑地埋式垃圾库的污水处理系统，所述底部支撑地埋式垃圾库包括地坑，地坑内固定剪叉举升装置，举升装置上固定垃圾箱，垃圾箱一侧面安装活动门板以实现垃圾箱的开闭，其特征在于：所述污水处理系统包括排污单元和污水处理单元，排污单元和污水处理单元通过排污管连接，排污管上设置离心泵;所述排污单元是在所述活动门板下部设置排污口，排污口上安装过滤筛板，排污口外安装导流板，对应排污口的地坑内设置污水收集槽，污水收集槽出口连接排污管;所述污水处理单元包括污水处理罐和曝气池，所述污水处理罐上端设置进水口，进水口连接排污管，污水处理罐内设置格栅板和布水环，污水处理罐中下部设置出水口，出水口连接曝气池的进口，所述曝气池底部设置曝气管，曝气管连接供气管，供气管连接储气罐，供气管上设置空气阀。
2.根据权利要求1所述的一种底部支撑地埋式垃圾库的污水处理系统，其特征在于：所述排污口至少为两个，平行等距设置在活动门板下部。
3.根据权利要求1所述的一种底部支撑地埋式垃圾库的污水处理系统，其特征在于：所述污水收集槽的横截面为V型。
4.根据权利要求1所述的一种底部支撑地埋式垃圾库的污水处理系统，其特征在于：所述污水收集槽的出口安装有筛网。
5.根据权利要求1所述的一种底部支撑地埋式垃圾库的污水处理系统，其特征在于：所述曝气池上部固定有隔板，隔板上均布数个通孔。
6.根据权利要求5所述的一种底部支撑地埋式垃圾库的污水处理系统，其特征在于：所述隔板与曝气管之间填充生物填料。
说明书
一种底部支撑地埋式垃圾库的污水处理系统
技术领域
本实用新型涉及一种用于底部支撑地埋式垃圾库的污水处理系统。
背景技术
地埋垃圾库是新一代产品，它是将垃圾箱隐埋于地下，中转垃圾时，由液压举升装置将垃圾箱升起完成垃圾的转出。该产品隐藏于地下，其外观与城市整体绿化融为一体;无脏、无臭，解决了露天式垃圾站臭味扰民的问题，防止垃圾腐败后滋生的蚊蝇和捡拾垃圾人员的二次污染;适合任何环保运输车辆的中转运输，是未来前景很好的一个产品。
底部支撑地埋式垃圾库是将垃圾箱设置在升降平板上，升降平板与固定在地坑内的剪叉举升装置连接，由剪叉举升装置实现垃圾箱的举升。底部支撑地埋式垃圾库具有结构紧凑，占地面积小，地坑浅等优点，得到了广泛的应用。但在地埋垃圾库的垃圾存储过程中，垃圾中不可避免的会存在一定的污水流入到垃圾箱底，不仅混合垃圾产生恶臭，而且污水也会腐蚀垃圾箱体，影响地埋垃圾库的正常运转。同时在垃圾转运的过程当中，污水肆意流出污染环境。
实用新型内容
有鉴于此，本实用新型提供一种用于底部支撑地埋式垃圾库的污水处理系统，解决了现有地埋垃圾库中垃圾箱的污水排放问题，减轻垃圾产生的臭味以及污水对垃圾箱底的腐蚀，同时也使垃圾中的污水得到有效处理，使其达到排放标准，避免了污水任意排放污染环境。

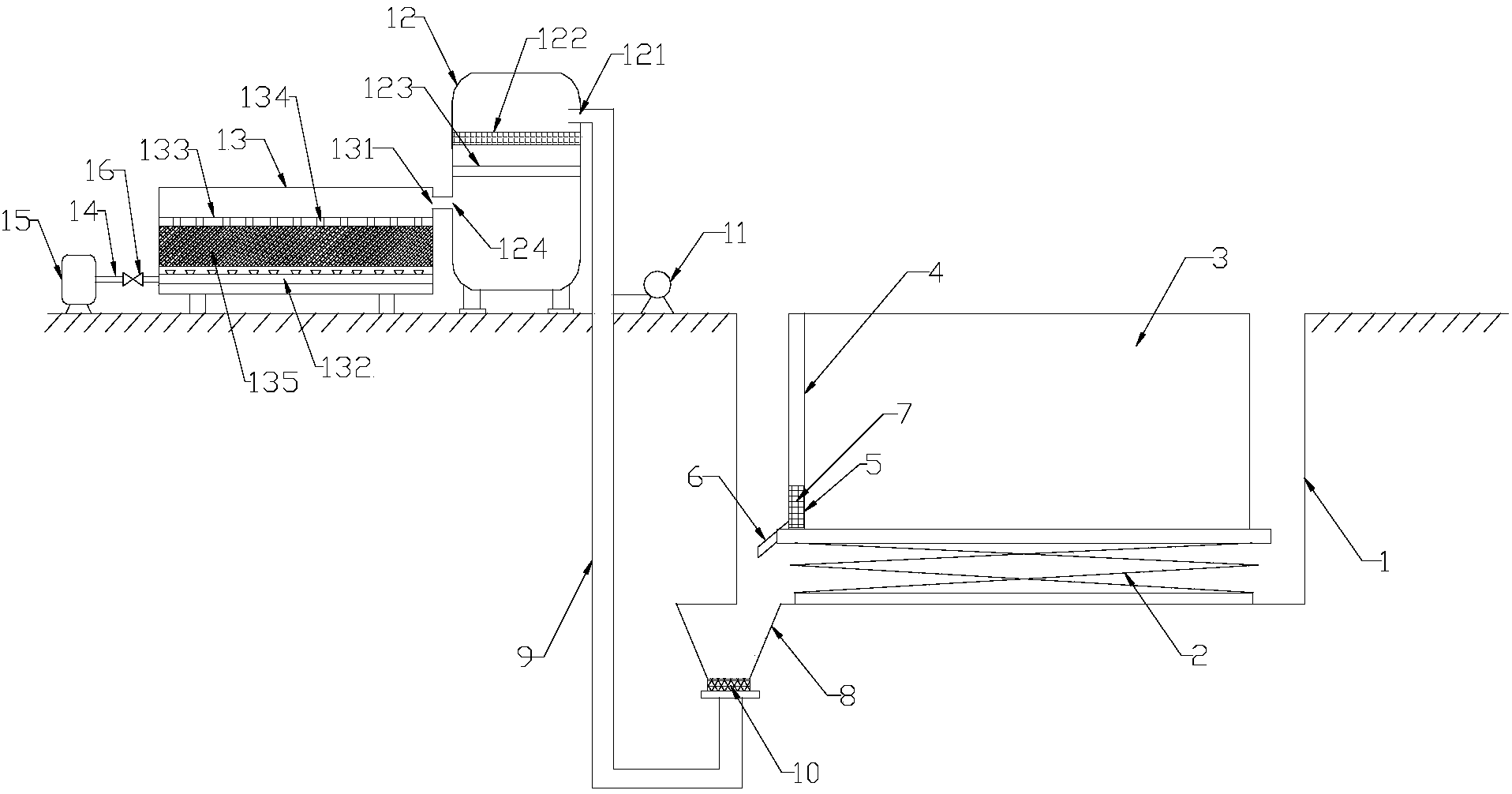

为解决以上技术问题，本实用新型的技术方案提供了一种底部支撑地埋式垃圾库的污水处理系统，所述底部支撑地埋式垃圾库包括地坑，地坑内固定剪叉举升装置，举升装置上固定垃圾箱，垃圾箱一侧面安装活动门板以实现垃圾箱的开闭，本实用新型提供的污水处理系统包括排污单元和污水处理单元，排污单元和污水处理单元通过排污管连接，排污管上设置离心泵;所述排污单元是在所述活动门板下部设置排污口，排污口上安装过滤筛板，排污口外安装导流板，对应排污口的地坑内设置污水收集槽，污水收集槽出口连接排污管;所述污水处理单元包括污水处理罐和曝气池，所述污水处理罐上端设置进水口，进水口连接排污管，污水处理罐内设置格栅板和布水环，污水处理罐中下部设置出水口，出水口连接曝气池的进口，所述曝气池底部设置曝气管，曝气管连接供气管，供气管连接储气罐，供气管上设置空气阀。
本实用新型所提供的污水处理系统，垃圾中污水经垃圾箱侧面活动门板上设置的排污口流出，经导流板导流进入到污水收集槽中，从而避免了污水在垃圾箱中蓄积，减轻了污水对垃圾箱底的腐蚀，减缓了污水与垃圾混合产生的臭味，同时通过离心泵和排污管将污水收集槽中的污水抽取到污水处理罐中，污水经污水处理罐过滤和沉淀后倒入曝气池中进行生物净化，使得污水达到排放标准，避免了污水任意排放对环境造成的污染，提高了对环境的保护。
进一步的，为了提高垃圾箱中污水的排放，所述排污口至少为两个，平行等距设置在活动门板下部。
进一步的，所述污水收集槽的横截面为V型，可以加强污水的流动。
进一步的，为了避免污水中混合的垃圾杂质堵塞排污管，所述污水收集槽的出口安装有筛网。
进一步的，所述曝气池上部固定有隔板，隔板上均布数个通孔。
进一步的，所述隔板与曝气管之间填充生物填料。
与现有技术相比，本实用新型的优点在于：本实用新型通过在垃圾箱侧面的活动门板下部设置排污口和导流板，将垃圾箱中的污水排放到污水收集槽中，有效避免了污水在垃圾箱中蓄积对垃圾箱底造成的腐蚀损坏，减缓了污水与垃圾混合产生的臭味，同时通过离心泵和排污管将污水收集槽中的污水抽取到污水处理罐中，污水经污水处理罐过滤和沉淀后倒入曝气池中进行生物净化，使得污水达到排放标准，避免了污水任意排放对环境造成的污染，提高了对环境的保护。
