申请日2016.09.10
公开(公告)日2016.11.23
IPC分类号C02F1/36
摘要

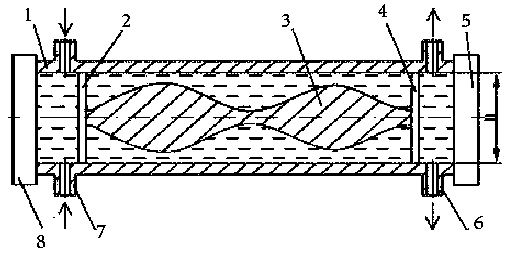

一种超声耦合水力空化管式污水处理装置，包括：由壳体、左支架、整流棒、右支架、右超声换能器、出水管、进水管、左超声换能器连接构成;整流棒的左端用螺纹紧固连接件固定安装在左支架上，整流棒的右端用螺纹紧固连接件固定安装在右支架上，整流棒的中心线与壳体的中心线相重合，整流棒与壳体内壁之间构成环绕整流棒的文丘里管。本发明结构简单、加工容易;更适合作为工作于高压工况、用于污水净化处理的文丘里管;安装方便，污水处理效率高。
权利要求书
1.一种超声耦合水力空化管式污水处理装置，其特征在于：包括：由壳体、左支架、整流棒、右支架、右超声换能器、出水管、进水管、左超声换能器连接构成，所述壳体为圆筒形，壳体的左侧通过螺纹连接安装有2个进水管。
2.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述壳体的右侧通过螺纹连接安装有2个出水管。
3.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述壳体内左侧用螺纹紧固连接件固定安装有左支架。
4.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述壳体内右侧用螺纹紧固联接件固定安装有右支架。
5.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述壳体的左端用螺纹紧固连接固定安装有左超声换能器，左超声换能器的辐射端与壳体相联。
6.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述壳体的右端用螺纹紧固连接固定安装有右超声换能器，右超声换能器的辐射端与壳体相联，左超声换能器和右超声换能器用于产生超声波，使用本发明处理污水时，应将左超声换能器和右超声换能器分别接超声波发生器。
7.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述整流棒的左端用螺纹紧固连接件固定安装在左支架上，整流棒的右端用螺纹紧固连接件固定安装在右支架上，整流棒的中心线与壳体的中心线相重合，整流棒与壳体内壁之间构成环绕整流棒的文丘里管。
说明书
一种超声耦合水力空化管式污水处理装置
技术领域
本发明涉及水污染处理的技术领域，尤其涉及到一种超声耦合水力空化管式污水处理装置。
背景技术
超声空化引起的湍流效应、微扰效应、界面效应和聚能效应所形成的极端物理条件，为强化加快化学反应提供了一种非常有效途径，随着近年来环境污染问题的日益突出，功率超声在污水处理方面的应用，获得了广泛和深入的研究。然而，超声空化存在有效反应区域小、能效低的突出的技术问题，使得超声空化的应用受到极大的限制，其在工业化中遇到很大困难。
发明内容
本发明所解决的技术问题在于通过一种超声耦合水力空化管式污水处理装置，来解决上述背景技术中提出的问题。
本发明提供了一种超声耦合水力空化管式污水处理装置，其特征在于：包括：由壳体、左支架、整流棒、右支架、右超声换能器、出水管、进水管、左超声换能器连接构成，所述壳体为圆筒形，壳体的左侧通过螺纹连接安装有2个进水管。
所述壳体的右侧通过螺纹连接安装有2个出水管。
所述壳体内左侧用螺纹紧固连接件固定安装有左支架。
所述壳体内右侧用螺纹紧固联接件固定安装有右支架。
所述壳体的左端用螺纹紧固连接固定安装有左超声换能器，左超声换能器的辐射端与壳体相联。
所述壳体的右端用螺纹紧固连接固定安装有右超声换能器，右超声换能器的辐射端与壳体相联，左超声换能器和右超声换能器用于产生超声波，使用本发明处理污水时，应将左超声换能器和右超声换能器分别接超声波发生器。
所述整流棒的左端用螺纹紧固连接件固定安装在左支架上，整流棒的右端用螺纹紧固连接件固定安装在右支架上，整流棒的中心线与壳体的中心线相重合，整流棒与壳体内壁之间构成环绕整流棒的文丘里管。
本发明结构简单、加工容易;更适合作为工作于高压工况、用于污水净化处理的文丘里管;安装方便，污水处理效率高。
