申请日2016.09.10
公开(公告)日2016.11.16
IPC分类号G05B19/042
摘要
一种远程污水检测系统，包括：中央处理单元、显示模块、传感器模块、继电器模块、存储模块、电源管理模块、污水处理设备、串口通信模块、GPRS模块、智能手机，所述中央处理单元与串口通信模块、GPRS模块和智能手机之间相互连接，中央处理单元上连接显示模块，中央处理单元接收传感器模块传输的数据，中央处理单元将传感器接收的数据传输至继电器模块，继电器模块与污水处理设备进行连接，并将数据进行传输至污水处理设备，中央处理单元与电源管理模块、存储模块连接，本发明采用GPRS网络实时监测水污染情况，并可通过智能手机远程控制污水净化设备，其设计合理、成本较低、使用方便、功能多样、智能化程度高，有效解决了现有污水监测技术的不足。
权利要求书
1.一种远程污水检测系统，其特征在于：包括：中央处理单元、显示模块、传感器模块、继电器模块、存储模块、电源管理模块、污水处理设备、串口通信模块 、GPRS模块、智能手机，所述中央处理单元与串口通信模块、GPRS模块和智能手机之间相互连接。
2.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述中央处理单元上连接显示模块。
3.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述中央处理单元接收传感器模块传输的数据。
4.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述中央处理单元将传感器接收的数据传输至继电器模块。
5.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述继电器模块与污水处理设备进行连接，并将数据进行传输至污水处理设备。
6.根据权利要求1所述的一种远程污水检测系统，其特征在于：所述中央处理单元与电源管理模块、存储模块连接。
说明书
一种远程污水检测系统
技术领域
本发明涉及电子远程监测领域，是一种远程污水检测系统。
背景技术
随着经济的发展，我国的污水排放量已越来越大，已造成地表水的严重污染，环境质量呈现不断恶化趋势，但目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段，时间覆盖率低，样品缺乏科学性和代表性，难以反映企业及城市污水排放连续变化的情况。
发明内容
本发明所解决的技术问题在于通过一种远程污水检测系统，来解决上述背景技术中提出的问题。

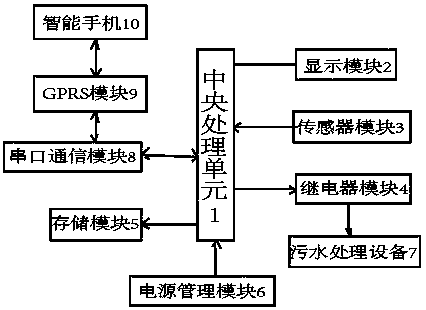

本发明提供一种远程污水检测系统，包括：中央处理单元、显示模块、传感器模块、继电器模块、存储模块、电源管理模块、污水处理设备、串口通信模块 、GPRS模块、智能手机，所述中央处理单元与串口通信模块、GPRS模块和智能手机之间相互连接。
所述中央处理单元上连接显示模块。
所述中央处理单元接收传感器模块传输的数据。
所述中央处理单元将传感器接收的数据传输至继电器模块。
所述继电器模块与污水处理设备进行连接，并将数据进行传输至污水处理设备。
所述中央处理单元与电源管理模块、存储模块连接。
本发明提供的一种远程污水检测系统，采用GPRS 网络实时监测水污染情况，并可通过智能手机远程控制污水净化设备，其设计合理、成本较低、使用方便、功能多样、智能化程度高，有效解决了现有污水监测技术的不足。
