申请日2016.09.11
公开(公告)日2017.08.04
IPC分类号C02F11/00; C02F11/12; C02F11/04
摘要
本实用新型公开了一种削减城市生活污水剩余污泥有机物和含水率的装置，包括污泥均化池、加压泵、污泥空化器、厌氧发酵罐、甲烷收集器、活性炭吸附柱、沉淀池、桨式搅拌机、螺纹连接套管、吸气室、喉管、渐扩管、连接法兰、吸气侧管、单向阀、保温层、排泥阀、排泥管、三相分离器、传感模块、排气管、放空管、出泥管、回水管。与现有技术相比，本实用新型利用空化作用所产生的能量破坏城市生活污水剩余污泥中的毛细结合水和内部结合水，并将部分大分子有机物转化为小分子有机物，不仅降低了城市污水处理厂剩余污泥的含水率，同时也削减了污泥中的有机物。本实用新型对剩余污泥的含水率和有机物削减效果明显，且不易产生臭味和二次污染。
权利要求书

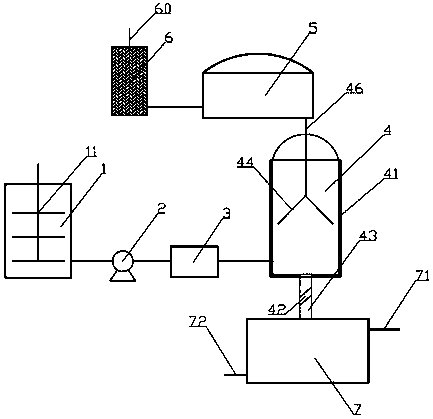

1.一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征在于：包括：污泥均化池(1)、桨式搅拌机(11)、加压泵(2)、污泥空化器(3)、螺纹连接套管(31)、吸气室(32)、喉管(33)、渐扩管(34)、连接法兰(35)、吸气侧管(320)、单向阀(321)、厌氧发酵罐(4)、保温层(41)、排泥阀(42)、排泥管(43)、三相分离器(44)、传感模块(45)、排气管(46)、甲烷收集器(5)、活性炭吸附柱(6)、放空管(60)、沉淀池(7)、回水管(71)、出泥管(72)，所述的污泥均化池(1)与所述的加压泵(2)通过管道连接，采用法兰密封，所述的加压泵(2)与所述的污泥空化器(3)通过管道连接，通过所述的螺纹连接套管(31)密封连接，所述的污泥空化器(3)沿污泥流动方向依次设置有螺纹连接套管(31)、吸气室(32)、喉管(33)、渐扩管(34)、连接法兰(35)，污泥空化器(3)末端的渐扩管(34)与所述的厌氧发酵罐(4)通过所述的连接法兰(35)密封连接，所述的厌氧发酵罐(4)通过顶部所设的排气管(46)与所述的甲烷收集器(5)通过法兰密封连接，所述的甲烷收集器(5)与所述的活性炭吸附柱(6)通过管道连接，所述的活性炭吸附柱(6)设有放空管(60)。
2.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的污泥均化池中心轴向安装有所述的桨式搅拌机。
3.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的吸气室安装有所述的吸气侧管。
4.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的吸气侧管上安装有所述的单向阀。
5.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的渐扩管上安装有所述的单向阀。
6.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的厌氧发酵罐外壁面设有所述的保温层，底部设有所述的排泥阀和所述的排泥管，中部设有所述的三相分离器、顶部设有所述的排气管和所述的传感模块。
7.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的传感模块至少应包含温度传感器、湿度传感器和甲烷浓度传感器。
8.根据权利要求1所述的一种削减城市生活污水剩余污泥有机物和含水率的装置，其特征是：所述的沉淀池为斜板斜管沉淀池。
说明书
一种削减城市生活污水剩余污泥有机物和含水率的装置
技术领域
本实用新型涉及一种污泥减量化装置，属固体废弃物处理领域，尤其涉及一种削减城市生活污水剩余污泥有机物和含水率的装置。
背景技术
近年来，随着经济的发展、地表水和地下水污染的加剧、人们环保意识的提高和环保政策的完善，小城镇及农村居民聚集区的生活污水处理厂逐步建设完成，总处理污水量大大增加。在综合考虑污水处理效果和处理成本的前提下，目前我国城市污水处理厂生活污水处理工艺依然以活性污泥法为主，该方法处理效果好，出水水质稳定，处理成本相对较低，但是，该技术依然存在污泥产生量大、所产生污泥含水率高、污泥有机物含量高的问题，由于污泥含水率过高，导致污泥产生量巨大，污泥资源化利用困难，由于有机物含量高，导致污泥在输运、利用过程中易产生二次污染的问题。这也是我国城市污水处理厂剩余污泥资源化利用率不高的重要原因，但是，我们国家目前又面临生态环境脆弱、资源利用率低、人均资源相对偏低的基本国情，所以，我国在“十二五发展规划”和“十三五发展规划”中都将提高剩余污泥的资源利用率问题作为主要问题来抓，在刚刚出台的“水十条”中也明确将城市污水处理厂剩余污泥的资源化利用摆到了核心地位。为了提高剩余污泥的资源化利用，必须提升、改进现有的技术措施和机器设备，而通过采用合理的技术方法削减剩余污泥的有机物含量和含水率，将有力的推进剩余污泥资源化利用进程，具有广泛的应用前景。剩余污泥中的有机物主要以难降解大分子有机物、植物纤维、动植物(微生物)残体，要想降低剩余污泥中有机物含量，应尽可能的在预处理过程中将大分子有机物转化为水溶性、易降解的小分子有机物。剩余污泥中的水分主要存在形式有吸附水、空隙水、毛细水和胞内水，其中，吸附水和孔隙水可以较容易的通过脱水环节去除，而毛细水和胞内水则很难脱除，若不能将毛细水和胞内水转化为易去除的吸附水、空隙水，则含水率的降低将十分有限。
实用新型内容
本实用新型的目的就在于为了解决现有城市生活污水剩余污泥脱水率低，有机物含量高的缺点而提供一种削减城市生活污水剩余污泥有机物和含水率的装置。
本实用新型通过以下技术方案来实现上述目的：一种削减城市生活污水剩余污泥有机物和含水率的装置，包括污泥均化池、加压泵、污泥空化器、厌氧发酵罐、甲烷收集器、活性炭吸附柱、沉淀池。
所述的污泥均化池中设有桨式搅拌机，以使进入污泥均化池中的泥水混合均匀，保持良好的流动性，避免泥水分层。
所述的污泥空化器沿污泥流动方向依次设置有螺纹连接套管、吸气室、喉管、渐扩管、连接法兰，通过螺纹连接套管与管道连接，通过连接法兰与厌氧发酵罐连通。
进一步的，所述的吸气室安装有吸气侧管，吸气侧管上设有单向阀。
进一步的，所述的渐扩管内设有单向阀。
所述的厌氧发酵罐外壁面设有保温层，底部设有排泥阀、排泥管，中部设有三相分离器、顶部设有排气管和传感模块。
进一步的，所述的传感模块应至少包含温度传感器、湿度传感器和甲烷浓度传感器。
所述的沉淀池为斜板斜管沉淀池，并设有回水管和出泥管。
所述的活性炭吸附柱设有放空管。
所述的污泥均化池与所述的加压泵通过管道连接，采用法兰密封。所述的加压泵与所述的污泥空化器通过管道连接，通过所述的螺纹连接套管密封连接。所述的污泥空化器末端的渐扩管与所述的厌氧发酵罐通过所述的连接法兰密封连接。所述的厌氧发酵罐通过顶部所设的排气管与所述的甲烷收集器通过法兰密封连接。所述的甲烷收集器与所述的活性炭吸附柱通过管道连接，所述的活性炭吸附柱设有放空管。
本实用新型的有益效果在于：
本实用新型是一种削减城市生活污水剩余污泥有机物和含水率的装置，与现有技术相比，本实用新型利用污泥空化器所产生的空化力实现对剩余污泥中毛细管及细胞壁的破坏，使难脱水的毛细水和胞内水变为易脱除的吸附水和空隙水，同时，部分难降解的大分子有机物在空化能作用下转化为易降解水溶性小分子有机物，另外，整个系统密封良好，并设有空气吸附净化装置，臭味、有毒有害气体不易进入环境。
