申请日2016.08.30
公开(公告)日2017.07.28
IPC分类号A47L11/28; A47L11/40
摘要
本实用新型涉及洗地机技术领域，公开了一种污水箱密封结构，包括设置于污水箱上的座体，活动设置于座体上的连杆机构，与连杆机构连接并位于污水入口和抽风口上的密封盖，以及与连杆机构连接并用于推动该连杆机构压紧密封盖以密封污水入口和抽风口的顶杆，顶杆底端连接于洗地机的边轮组件，且顶杆可随边轮组件同步上移和/或下移。如上所述，通过连杆机构分别连接密封盖以及与边轮组件连接的顶杆，利用边轮组件带动顶杆上移/下移，同步带动连杆机构下压或上提密封盖，从而实现了污水入口和抽风口的密封或开启，避免了洗地机整机或污水箱被拿起时导致污水箱的污水入口漏水，提升了用户体验效果，还保护了洗地机内部元件，延长了洗地机使用寿命。

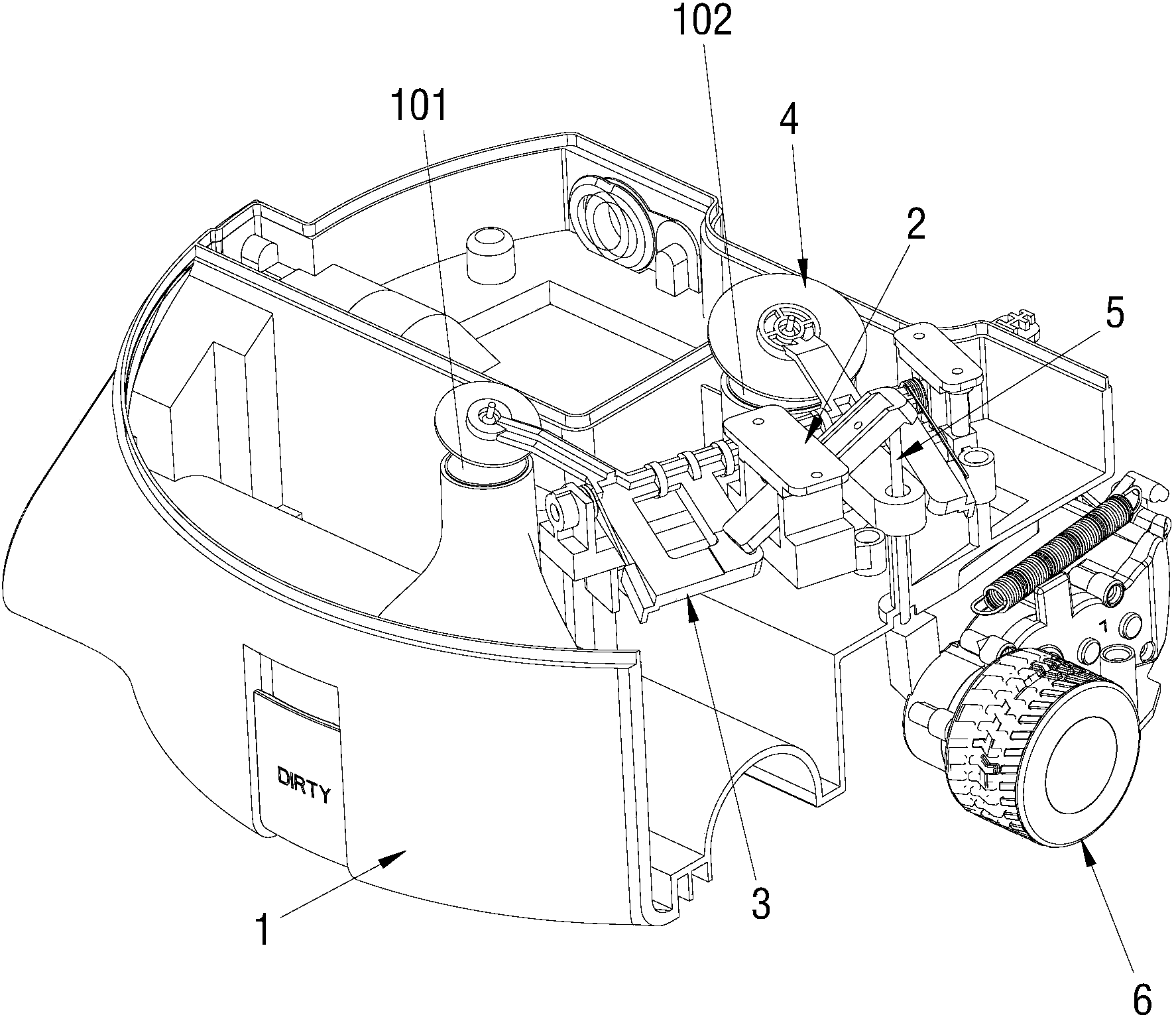

摘要附图
权利要求书
1.污水箱密封结构，安装于洗地机的污水箱上并用于密封污水入口和抽风口，其特征在于，所述污水箱密封结构包括设置于所述污水箱上的座体，活动设置于所述座体上的连杆机构，与所述连杆机构连接并位于所述污水入口和所述抽风口上的密封盖，以及与所述连杆机构连接并用于推动所述连杆机构压紧所述密封盖以密封所述污水入口和所述抽风口的顶杆，所述顶杆底端连接于所述洗地机的边轮组件，且所述顶杆可随所述边轮组件同步上移和/或下移。
2.如权利要求1所述的污水箱密封结构，其特征在于，所述连杆机构包括活动设置于所述座体上的连杆组件，以及用于使所述连杆组件复位的扭簧，所述密封盖连接于所述连杆组件一侧，所述顶杆顶端连接于所述连杆组件另一侧。
3.如权利要求2所述的污水箱密封结构，其特征在于，所述连杆组件包括可转动设置于所述座体上的转轴，连接于所述转轴同一侧两端的一对悬臂，连接于所述转轴并位于所述悬臂相对侧的第一连杆，以及可转动设置于所述座体上并位于所述第一连杆旁侧的第二连杆;所述第二连杆一端抵靠所述第一连杆顶侧，另一端连接所述顶杆顶端;所述扭簧穿设于所述转轴上，且所述扭簧两端分别抵接于所述座体和所述第一连杆底侧;所述密封盖连接于所述悬臂外端。
4.如权利要求3所述的污水箱密封结构，其特征在于，所述座体包括第一支座和第二支座，所述第二支座垂直于所述第一支座;所述转轴可转动设置于所述第一支座上，所述第二连杆可转动设置于所述第二支座上。
5.如权利要求4所述的污水箱密封结构，其特征在于，所述座体还包括具有导向孔的导向板，所述导向板平行设置于所述第二支座旁侧，所述顶杆活动穿设于所述导向孔中。
6.如权利要求4所述的污水箱密封结构，其特征在于，所述第二连杆的一相对两侧具有凸出的转动臂，所述第二支座上开设有适配于所述转动臂的容槽，所述转动臂可转动容置于所述容槽内。
7.如权利要求3所述的污水箱密封结构，其特征在于，所述第一连杆底侧设置有限位槽，所述扭簧的一端抵接于所述限位槽内。
8.如权利要求1至7任一项至所述的污水箱密封结构，其特征在于，所述边轮组件包括传动盒、边轮组和拉簧，所述传动盒的一相对两端分别为传动端和连接端，所述连接端下侧与所述洗地机的主机体转动连接，且所述拉簧的两端分别与所述连接端上侧和所述主机体连接，所述边轮组设置于所述传动端上，且所述顶杆底端与所述传动端连接。
说明书
污水箱密封结构
技术领域
本实用新型涉及洗地机的技术领域，尤其涉及一种污水箱密封结构。
背景技术
环境卫生是影响生活质量的重要因素，因此，伴随着人们对生活质量要求的不断提高，相应地对环境卫生的要求也越来越高，然而现代人们的工作压力与日剧增，急需从繁重的清洁工作中解放出来，于是出现了许多清洁地面的设备来改善环境卫生，常用的有吸尘器、自动拖布机、扫地机以及洗地机。
现有洗地机的污水箱多采用浮块式的密封技术，其原理是利用密度比水小的浮块，使浮块浮于污水表面，当污水升高到一定的高度时，浮块在浮力的作用下上升并将污水吸口堵住形成封闭。但是，当污水未达到密封高度时，浮动块并不能将污水吸口密闭，这样，若整机或水箱被拿起，则可能会发生漏水现象，从而极有可能会导致洗地机内的风扇进水，使风扇电机烧坏，或者会使污水流出来，造成不好的用户体验。
实用新型内容
本实用新型的目的在于提供一种污水箱密封结构，旨在解决现有技术中，现有洗地机的污水箱采用浮块式密封技术而容易发生漏水现象的问题。
本实用新型实施例提供了一种污水箱密封结构，安装于洗地机的污水箱上并用于密封污水入口和抽风口，该污水箱密封结构包括设置于所述污水箱上的座体，活动设置于所述座体上的连杆机构，与所述连杆机构连接并位于所述污水入口和所述抽风口上的密封盖，以及与所述连杆机构连接并用于推动所述连杆机构压紧所述密封盖以密封所述污水入口和所述抽风口的顶杆，所述顶杆底端连接于所述洗地机的边轮组件，且所述顶杆可随所述边轮组件同步上移和/或下移。
进一步地，所述连杆机构包括活动设置于所述座体上的连杆组件，以及用于使所述连杆组件复位的扭簧，所述密封盖连接于所述连杆组件一侧，所述顶杆顶端连接于所述连杆组件另一侧。
进一步地，所述连杆组件包括可转动设置于所述座体上的转轴，连接于所述转轴同一侧两端的一对悬臂，连接于所述转轴并位于所述悬臂相对侧的第一连杆，以及可转动设置于所述座体上并位于所述第一连杆旁侧的第二连杆;所述第二连杆一端抵靠所述第一连杆顶侧，另一端连接所述顶杆顶端;所述扭簧穿设于所述转轴上，且所述扭簧两端分别抵接于所述座体和所述第一连杆底侧;所述密封盖连接于所述悬臂外端。
进一步地，所述座体包括第一支座和第二支座，所述第二支座垂直于所述第一支座;所述转轴可转动设置于所述第一支座上，所述第二连杆可转动设置于所述第二支座上。
进一步地，所述座体还包括具有导向孔的导向板，所述导向板平行设置于所述第二支座旁侧，所述顶杆活动穿设于所述导向孔中。
进一步地，所述第二连杆的一相对两侧具有凸出的转动臂，所述第二支座上开设有适配于所述转动臂的容槽，所述转动臂可转动容置于所述容槽内。
进一步地，所述第一连杆底侧设置有限位槽，所述扭簧的一端抵接于所述限位槽内。
进一步地，所述边轮组件包括传动盒、边轮组和拉簧，所述传动盒的一相对两端分别为传动端和连接端，所述连接端下侧与所述洗地机的主机体转动连接，且所述拉簧的两端分别与所述连接端上侧和所述主机体连接，所述边轮组设置于所述传动端上，且所述顶杆底端与所述传动端连接。
基于上述技术方案，与现有技术相比，本实用新型实施例提出的污水箱密封结构，通过连杆机构分别连接活动封盖在污水入口和抽风口处的密封盖及连接于边轮组件的顶杆，利用可上下活动的边轮组件带动顶杆上移/下移，从而带动连杆机构同步下压或上提密封盖，进而实现密封盖密封或开启污水入口和抽风口，如此，避免了洗地机整机或污水箱被拿起时导致污水入口和抽风口密封失效而出现漏水的问题，从而避免了污水从污水流道流出而弄脏地板或其它物件，提升了用户体验效果;另外，污水箱污水入口和抽风口的有效密封，还避免了污水进入洗地机内部导致电路短路的问题，从而延长了洗地机的使用寿命。
