申请日2016.08.30
公开(公告)日2017.06.20
IPC分类号B07B1/04
摘要
本实用新型公开了一种污泥杂质过滤装置，包括料管，所述料管的内部设有过滤板，所述的过滤板上设有若干过滤孔，所述料管的顶部设有与过滤板宽度配合的过滤板出口，所述料管的底部在过滤板的前方设有杂质出口以及与杂质出口连通的收集管，所述收集管的底部设有闸板阀。本实用新型旨在提供一种可将污泥中体积较大的颗粒杂质进行过滤的污泥杂质过滤装置。
摘要附图
权利要求书

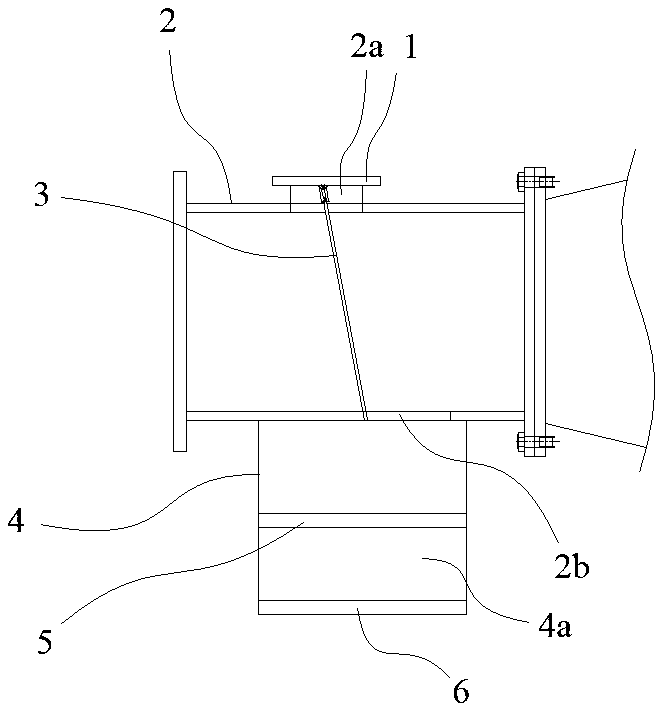

1.一种污泥杂质过滤装置，其特征是，包括料管(2)，所述料管(2)的内部设有过滤板(3)，所述的过滤板(3)上设有若干过滤孔(3a)，所述料管(2)的顶部设有与过滤板(3)宽度配合的过滤板出口(2a)，所述料管(2)的底部在过滤板(3)的前方设有杂质出口(2b)以及与杂质出口(2b)连通的收集管(4)，所述收集管(4)的底部设有闸板阀。
2.根据权利要求1所述的一种污泥杂质过滤装置，其特征是，所述的闸板阀包括第一闸板阀(6)和第二闸板阀(5)，第一闸板阀(6)和第二闸板阀(5)在收集管(4)内平行布置，第一闸板阀(6)位于第二闸板阀(5)下方，所述收集管(4)在第一闸板阀(6)位于第二闸板阀(5)之间形成收集仓(4a)。
3.根据权利要求1或2所述的一种污泥杂质过滤装置，其特征是，所述的过滤孔(3a)呈长条形，所述的过滤孔(3a)沿过滤板(3)的竖直长度方向间隔布置，所述的过滤孔(3a)设置在过滤板(3)的上端。
4.根据权利要求1或2所述的一种污泥杂质过滤装置，其特征是，所述的过滤板出口(2a)顶部设有可拆卸连接的盖体(1)，所述盖体(1)与过滤板出口(2a)密封配合。
5.根据权利要求4所述的一种污泥杂质过滤装置，其特征是，所述盖体(1)的下部设有限位座(1a)，所述限位座(1a)上设有相对限位座(1a)固定的固定杆(1c)以及与限位座(1a)转动连接的转杆(1b)，固定杆(1c)和转杆(1b)之间设有将转杆(1b)向固定杆(1c)拉紧的弹簧，所述转杆(1b)的下端设有朝向固定杆(1c)的钩体(102)，所述钩体(102)的下部设有向固定杆(1c)和转杆(1b)之间倾斜的斜面(101)。
说明书
一种污泥杂质过滤装置
技术领域
本实用新型属于污泥处理领域，尤其涉及一种污泥杂质过滤装置。
背景技术
污泥是经各级污水处理后产生的固形物，是污水处理厂不可避免的副产品，污泥的主要成分是水分和有机物。污泥脱水是将污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法，减少污泥体积，提高污泥的含固率。 如中国专利公告号：CN203904175U，公开了一种污泥微波加热脱水装置，包括污泥罐、污泥泵、污泥热交换罐、微波加热脱水机、热交换水泵;污泥罐与污泥热交换罐之间设置污泥泵连接，污泥热交换罐与污泥分布管设置连接管道;污泥热交换罐内部设置有热交换管，热交换管入水口与微波加热脱水机之间设置热交换水泵连接，热交换管出水口与微波加热脱水机冷水喷射管之间设置连接管道;所述微波加热脱水机前端设置污泥分布板，顶部为微波产生装置，中间设置脱水滤带，滤带下方设置集水槽，滤带后端上方设置压榨辊，滤带后端下方设置冷水喷射管。
然而，由于污泥中成分较为复杂，难免会存在大颗粒的杂质如石块等，这些杂质在污泥焚烧时无法一同焚烧，但在污泥焚烧过程中会一同受热，浪费较多能源，这些颗粒杂质在运输过程中也容易对输送管道造成损伤，导致管道发生破坏。
实用新型内容
本实用新型是为了克服现有技术中的上述不足，提供了一种可将污泥中体积较大的颗粒杂质进行过滤的污泥杂质过滤装置。
为了实现上述目的，本实用新型采用以下技术方案：
一种污泥杂质过滤装置，包括料管，所述料管的内部设有过滤板，所述的过滤板上设有若干过滤孔，所述料管的顶部设有与过滤板宽度配合的过滤板出口，所述料管的底部在过滤板的前方设有杂质出口以及与杂质出口连通的收集管，所述收集管的底部设有闸板阀。这样，当干化后的污泥输送至料管中时，过滤板可以对污泥中大颗粒杂质进行阻挡，而污泥物料可顺利通过过滤板上的过滤孔，从而运输至后续处理工位。大颗粒杂质经过过滤板阻挡你之后，从杂质出口落入到收集管中，因此可定期打开闸板阀，将杂质取出清空收集管。
作为优选，所述的闸板阀包括第一闸板阀和第二闸板阀，第一闸板阀和第二闸板阀在收集管内平行布置，第一闸板阀位于第二闸板阀下方，所述收集管在第一闸板阀位于第二闸板阀之间形成收集仓。装置在正常运行时，第二闸板阀打开，第一闸板阀关闭，使得杂质能及时落入到收集仓中。需要进行清理时，可关闭第二闸板阀，打开第一闸板阀，从而避免污泥物料也一同下落，使得清理过程不会影响装置的正常运行。
作为优选，所述的过滤孔呈长条形，所述的过滤孔沿过滤板的竖直长度方向间隔布置，所述的过滤孔设置在过滤板的上端。污泥物料可从过滤板上端的过滤孔流向料管出料口移动，而比重较大的颗粒将沉积在过滤板下端，从而便于这些杂质颗粒排出。
作为优选，所述的过滤板出口顶部设有可拆卸连接的盖体，所述盖体与过滤板出口密封配合。
作为优选，所述盖体的下部设有限位座，所述限位座上设有相对限位座固定的固定杆以及与限位座转动连接的转杆，固定杆和转杆之间设有将转杆向固定杆拉紧的弹簧，所述转杆的下端设有朝向固定杆的钩体，所述钩体的下部设有向固定杆和转杆之间倾斜的斜面。这样，将盖体盖到过滤板出口上时，盖体下部的转杆和固定杆可顺利将过滤板夹持到两者之间，并利用钩体将过滤板进行定位，在下次取下盖体时即可同时将过滤板取出，从而方便过滤板的更换。
本实用新型的有益效果是：可对体积较大的颗粒杂质进行阻挡，防止其进入后续的处理工艺，并对颗粒杂质进行收集，便于定期清理。
