申请日2016.08.30
公开(公告)日2017.06.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种利用生物膜反应器水处理的净水装置，包括反应池、生物膜反应器和消毒过滤装，所述生物膜反应器设置在反应池内，反应池内设有进水管，反应池的两侧设有导轨，导轨内设有滑槽，生物膜反应器端部的多个竖直排列的小滑轮置于滑槽内，实现生物膜反应器和导轨的滑动连接，反应池的外部设有定滑轮，定滑轮的一侧设有电机，电机的输出端通过钢丝经过定滑轮连接生物膜反应器，电机为正反转电机，本实用新型的有益效果是：污水从进水管进入到反应池内，经过生物膜反应器处理后通过水泵泵入到消毒过滤装置内进行消毒和过滤，然后从出水管流出，完成整个处理过程，整体结构简单、设计合理，经过处理后的水质可以达到饮用标准。

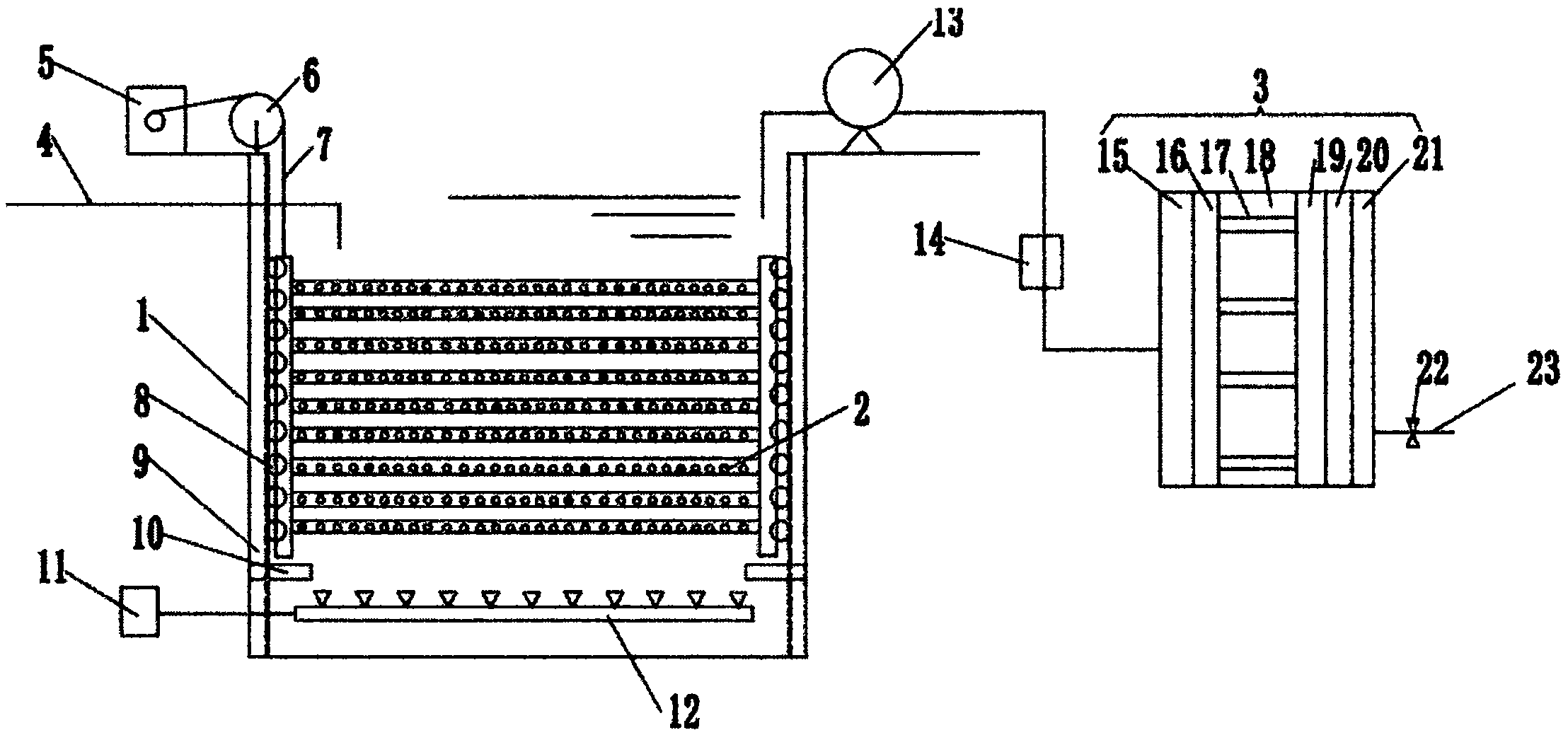

摘要附图
权利要求书
1.一种利用生物膜反应器水处理的净水装置，包括反应池、生物膜反应器和消毒过滤装，其特征在于，所述生物膜反应器设置在反应池内，反应池内设有进水管，反应池的两侧设有导轨，导轨内设有滑槽，生物膜反应器端部的多个竖直排列的小滑轮置于滑槽内，实现生物膜反应器和导轨的滑动连接，反应池的外部设有定滑轮，定滑轮的一侧设有电机，电机的输出端通过钢丝经过定滑轮连接生物膜反应器，电机为正反转电机，所述反应池内的底部设有限位板，所述反应池的底部设有曝气装置，曝气装置通过气管连接外部风机;所述反应池和消毒过滤装置通过管道连接，管道上设有水泵和增压泵;所述消毒过滤装置内设有预滤层，预滤层的右侧设有具有多个通孔的金属挡板，金属挡板的通孔内设有激光过滤片，预滤层的左侧设有紫外线杀菌器，金属挡板的右侧设有活性炭过滤层，活性炭过滤层的右侧设有臭氧发生器，臭氧发生器的右侧设有离子交换树脂，消毒过滤装置的一侧设有出水管，出水管上设有阀门;所述电机、风机、水泵、增压泵、紫外线杀菌器和臭氧发生器均电性连接外部电源和控制装置。
2.根据权利要求1所述的一种利用生物膜反应器水处理的净水装置，其特征在于，所述曝气装置上设有多个曝气头。
3.根据权利要求1所述的一种利用生物膜反应器水处理的净水装置，其特征在于，所述生物膜反应器由密封腔体和设置于密封腔体之间且与密封腔体连通的中空纤维膜，该中空纤维膜的外侧管壁上附着有微生物。
4.根据权利要求1所述的一种利用生物膜反应器水处理的净水装置，其特征在于，所述离子交换树脂的粒度大小为0.01mm-0.05mm。
说明书
一种利用生物膜反应器水处理的净水装置
技术领域
本实用新型涉及一种水处理装置，具体是一种利用生物膜反应器水处理的净水装置。
背景技术
生物膜法是指大量的微生物(好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等)附着在介质滤料表面，形成生物膜，污水同生物膜接触后，生物膜中的微生物以污水中的有机污染物为营养物质，在新陈代谢过程中将有机物降解，同时微生物自身也得到增殖，使污水得到净化。其中，提供微生物附着生长的惰性载体称之为滤料或填料。生物膜法具有一些特有优势，比如无需污泥回流，运行管理容易，无污泥膨胀问题，易于微生物生存，运行稳定等。因此，利用生物膜反应器进行水处理的技术得到的行业的肯定，应用极为广泛，现有的生物膜反应器水处理装置是安装在反应池内的，安装和维护检修不方便，需要将池水放干再进行操作，同时，出水上细菌含量大，不能直接饮用。
实用新型内容
本实用新型的目的在于提供一种利用生物膜反应器水处理的净水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种利用生物膜反应器水处理的净水装置，包括反应池、生物膜反应器和消毒过滤装，所述生物膜反应器设置在反应池内，反应池内设有进水管，反应池的两侧设有导轨，导轨内设有滑槽，生物膜反应器端部的多个竖直排列的小滑轮置于滑槽内，实现生物膜反应器和导轨的滑动连接，反应池的外部设有定滑轮，定滑轮的一侧设有电机，电机的输出端通过钢丝经过定滑轮连接生物膜反应器，电机为正反转电机，所述反应池内的底部设有限位板，所述反应池的底部设有曝气装置，曝气装置通过气管连接外部风机;所述反应池和消毒过滤装置通过管道连接，管道上设有水泵和增压泵;所述消毒过滤装置内设有预滤层，预滤层的右侧设有具有多个通孔的金属挡板，金属挡板的通孔内设有激光过滤片，预滤层的左侧设有紫外线杀菌器，金属挡板的右侧设有活性炭过滤层，活性炭过滤层的右侧设有臭氧发生器，臭氧发生器的右侧设有离子交换树脂，消毒过滤装置的一侧设有出水管，出水管上设有阀门;所述电机、风机、水泵、增压泵、紫外线杀菌器和臭氧发生器均电性连接外部电源和控制装置。
作为本实用新型进一步的方案：所述曝气装置上设有多个曝气头。
作为本实用新型再进一步的方案：所述生物膜反应器由密封腔体和设置于密封腔体之间且与密封腔体连通的中空纤维膜，该中空纤维膜的外侧管壁上附着有微生物。
作为本实用新型再进一步的方案：所述离子交换树脂的粒度大小为0.01mm-0.05mm。
与现有技术相比，本实用新型的有益效果是：污水从进水管进入到反应池内，经过生物膜反应器处理后通过水泵泵入到消毒过滤装置内进行消毒和过滤，然后从出水管流出，完成整个处理过程，曝气装置装置的设置可以为生物膜反应器内的微生物提供氧气，保证其工作效率，电机可以带动生物膜反应器的上下运动，可以方便生物膜反应器的安装和检修，另外生物膜反应器运动过程中可以带动水流的运动，使得微生物与水中污染物的接触面积，提升其分解效率，整体结构简单、设计合理，经过处理后的水质可以达到饮用标准。
