申请日2016.08.30
公开(公告)日2017.05.17
IPC分类号E03F5/16; C02F1/40; B01D17/025
摘要
一种自动排油污水处理箱，包括箱体、连接水池和箱体之间的进水管、连接箱体且用于放水的出水管、穿设于箱体且可以在箱体沿竖直方向滑移的出油装置，所述出水管上设有阀门，进水管连接厨房中洗碗倒水的水池，把日常不用的油污通过水池输送到箱体内，用于储存集中处理，箱体上还连接出水管和出油装置，出水管用于把污水排进下水道，出油装置用于手机油污水中的油把油集中起来进行二次利用，起到保护环境的效果，在出水管中设有阀门，当油污水中的油被收集起来时，把废水倒掉，出水管的设置防止箱体内污水布满箱体溢出，出油装置可以在箱体内沿竖直方向滑移，可以针对不同的水位进行取油。

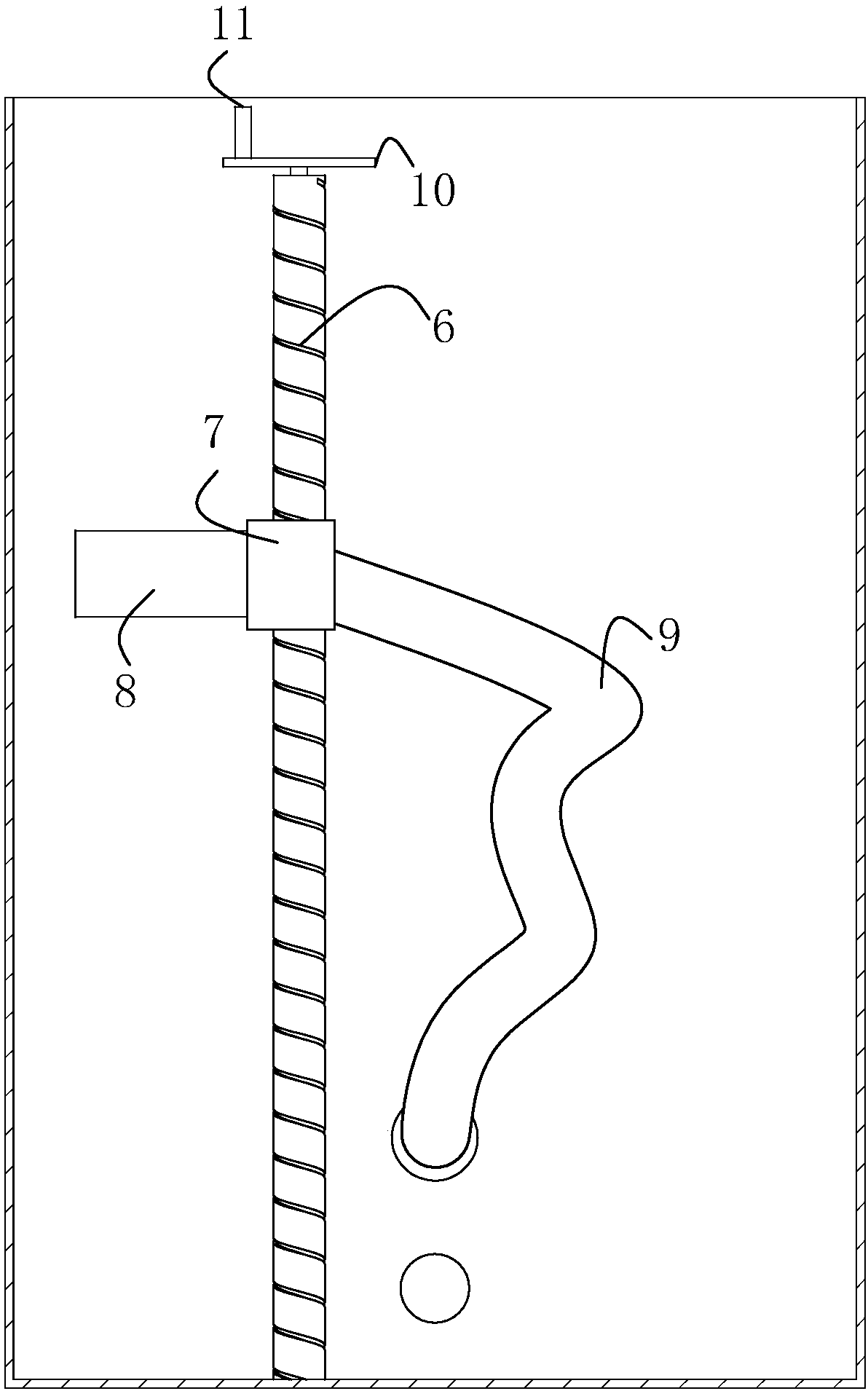

摘要附图
权利要求书
1.一种自动排油污水处理箱，其特征是：包括箱体(1)、连接水池和箱体(1)之间的进水管(2)、连接箱体(1)且用于放水的出水管(3)、穿设于箱体(1)且可以在箱体(1)沿竖直方向滑移的出油装置，所述出水管(3)上设有阀门(4)。
2.根据权利要求1所述的自动排油污水处理箱，其特征在于：所述出油装置包括出油管(5)和驱动出油管(5)沿竖直方向滑移的驱动组件，所述箱体(1)上设有出油孔，所述出油管(5)穿设于出油孔且水平设置在箱体(1)内。
3.根据权利要求2所述的自动排油污水处理箱，其特征在于：所述驱动组件为丝杠传动机构。
4.根据权利要求3所述的自动排油污水处理箱，其特征在于：所述丝杠传动机构包括丝杆(6)和螺母(7)，设置在所述箱体(1)内的所述出油管(5)包括伸缩部(9)和固定部(8)，所述固定部(8)与所述螺母(7)固定连接且水平设置。
5.根据权利要求4所述的自动排油污水处理箱，其特征在于：所述伸缩部(9)设置在所述箱体(1)下部。
6.根据权利要求4所述的自动排油污水处理箱，其特征在于：所述丝杆(6)的顶部设有与丝杆(6)同轴的手轮(10)。
7.根据权利要求6所述的自动排油污水处理箱，其特征在于：所述手轮(10)上向上凸起形成有一把持部(11)。
8.根据权利要求1所述的自动排油污水处理箱，其特征在于：所述箱体(1)上方开口设置，且还设有与开口适配的箱盖。
说明书
自动排油污水处理箱
技术领域
本实用新型涉及污水处理领域，特别涉及自动排油污水处理箱。
背景技术
众所周知，地沟油，城市下水道里悄悄流淌的垃圾。有淘者对其进行加工，摇身变成餐桌上的“食用油”。他们每天从那里捞取大量暗淡浑浊、略呈红色的膏状物，仅仅经过一夜的过滤、加热、沉淀、分离，就能让这些散发着恶臭的垃圾变身为清亮的“食用油”，最终通过低价销售，重返人们的餐桌。这种被称作“地沟油”的三无产品，其主要成分仍然是甘油三酯，却又比真正的食用油多了许多致病、致癌的毒性物质。
但是不为人知的是，北京科技大学环境工程系王化军教授等人研发成功“地沟油”制备选矿药剂的综合利用技术，这项技术可利用“地沟油”生产用于选矿的脂肪酸和脂肪酸钠，几乎不会产生二次污染;同时，地沟油还可以生产乙醇、沼气以及航空油，所以地沟油这三个字虽然是贬义词，在是要看用在什么领域。
日常生活中，人们使用完后的食用油在清洗完锅碗瓢盆后，都随着下水道流入下水道中，一方面污染环境，另一方面还给地沟油制造商创造了机会，介于此，地沟油的收集然后变废为宝便更为重要。
实用新型内容
本实用新型的目的在于提供一种自动排污油水处理箱，具有结构简单，能够收集绝大部分油污，从而减少对下水道的污染。能够。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种自动排油污水处理箱，包括箱体、连接水池和箱体之间的进水管、连接箱体且用于放水的出水管、穿设于箱体且可以在箱体沿竖直方向滑移的出油装置，所述出水管上设有阀门。
通过采用上述技术方案，进水管连接厨房中洗碗倒水的水池，把日常不用的油水通过水池输送到箱体内，用于储存集中处理，箱体上还连接出水管和出油装置，出水管用于把污水排进下水道，出油装置用于收集油污水中的油水，把油水集中起来从而减少箱体内的油水含量，起到保护环境的效果，在出水管中设有阀门，当油污水中的绝大部分油被收集起来时，把废水倒掉，出水管的设置防止箱体内污水布满箱体溢出，出油装置可以在箱体内沿竖直方向滑移，可以针对不同的水位进行取油。
作为本实用新型的改进，所述出油装置包括出油管和驱动出油管沿竖直方向滑移的驱动组件，所述箱体上设有出油孔，所述出油管穿设于出油孔且水平设置在箱体内。
通过采用上述技术方案，出油装置包括用于收集油污水中的油水的出油管和用于驱动出油管沿竖直方向滑移的驱动组件，同时在箱体内开设有供出油管穿设的出油孔，方便拿出出油管，其中出油管设置在箱体内的部分水平设置，方便取油。
作为本实用新型的改进，所述驱动组件为丝杠传动机构。
通过采用上述技术方案，丝杠传动用于回转运动转化为直线运动，实现出油管上下移动。
作为本实用新型的改进，所述丝杠传动机构包括丝杆和螺母，设置在所述箱体内的所述出油管包括伸缩部和固定部，所述固定部与所述螺母固定连接且水平设置。
通过采用上述技术方案，伸缩部用于在固定部移动时通过伸缩使固定部不脱出出油管，固定部与螺母固定连接且水平设置，当丝杆旋转时，螺母带动固定部上下移动使水管始终处在油污水中的油层，起到方便取油水的效果。
作为本实用新型的改进，所述伸缩部设置在所述箱体下部。
通过采用上述技术方案，把伸缩部设置在箱体下部，防止穿设在出油孔的伸缩部太高，而油污水太低是发生取不到油水情况，所以作为优选，把伸缩部设置在箱体的下部。
作为本实用新型的改进，所述丝杆的顶部设有与丝杆同轴的手轮。
通过采用上述技术方案，在丝杆的顶部设置手轮，使方便转动丝杆，用于控制螺母上下移动。
作为本实用新型的改进，所述手轮上向上凸起形成有一把持部。
通过采用上述技术方案，在手轮设有把持部进一步方便旋转丝杆。
作为本实用新型的改进，所述箱体上方开口设置，且还设有与开口适配的箱盖。
通过采用上述技术方案，在箱体上设有开口，起到方便观察油污水的高度，使取油的效率更高，箱盖的设置起到遮灰的作用。
综上所述，本实用新型具有以下有益效果：进水管连接厨房中洗碗倒水的水池，把日常不用的油污通过水池输送到箱体内，用于储存集中处理，箱体上还连接出水管和出油装置，出水管用于把污水排进下水道，出油装置用于收集油污水中的油水，把油水集中起来从而减少箱体内的油水含量，起到保护环境的效果，在出水管中设有阀门，当油污水中的绝大部分油被收集起来时，把废水倒掉，出水管的设置防止箱体内污水布满箱体溢出，出油装置可以在箱体内沿竖直方向滑移，可以针对不同的水位进行取油。
