申请日2016.08.30
公开(公告)日2017.04.12
IPC分类号C02F3/30
摘要
本实用新型公开了一种便携式的MBR污水处理装置，涉及污水处理技术领域，包括箱体，在所述箱体内设有缺氧池和曝气膜池，所述缺氧池内装有搅拌机，所述缺氧池与所述曝气膜池内设有曝气管，所述曝气膜池内设有与所述曝气管位置相对应的膜组件，在所述曝气膜池内还设有回流泵，所述回流泵与所述缺氧池通过管道相接通;本实用新型通过采用缺氧池和曝气膜池相结合的结构，对整体结构进行巧妙的布置，能够提升污水处理效率，而且体积小，方便进行空间位移。

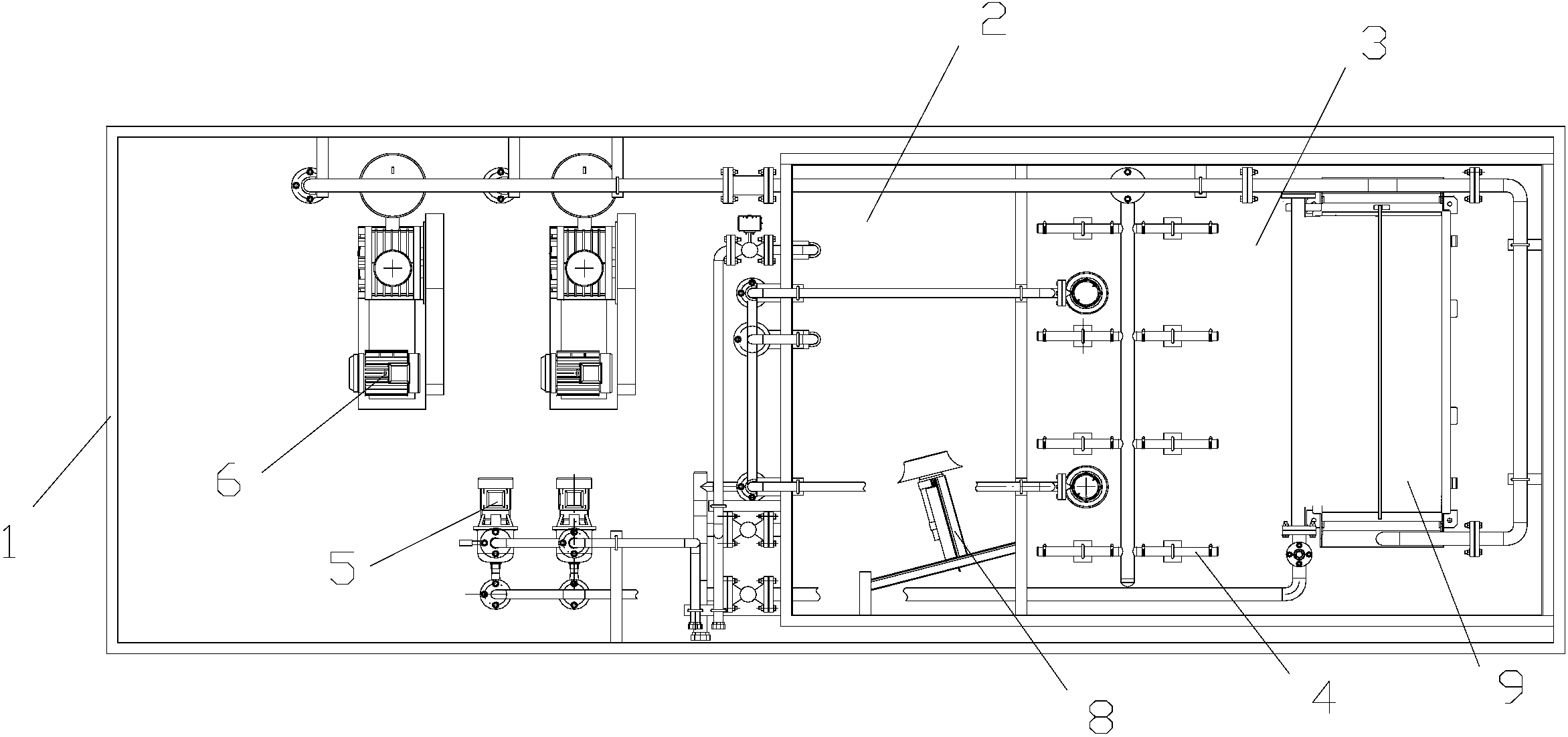

摘要附图
权利要求书
1.一种便携式的MBR污水处理装置，其特征在于，包括箱体，在所述箱体内设有缺氧池和曝气膜池，所述缺氧池内装有搅拌机，所述缺氧池与所述曝气膜池内设有曝气管，所述曝气膜池内设有与所述曝气管位置相对应的膜组件，在所述曝气膜池内还设有回流泵，所述回流泵与所述缺氧池通过管道相接通。
2.根据权利要求1所述的一种便携式的MBR污水处理装置，其特征在于，在所述缺氧池内设有支撑板，所述支撑板呈倾斜状态，所述搅拌机固定在所述支撑板上。
3.根据权利要求1所述的一种便携式的MBR污水处理装置，其特征在于，所述膜组件的出水口通过管道连接有抽吸泵。
4.根据权利要求1或3所述的一种便携式的MBR污水处理装置，其特征在于，所述曝气膜池内部还设有气管，与所述膜组件相对应。
5.根据权利要求4所述的一种便携式的MBR污水处理装置，其特征在于，所述膜组件通过支架固定。
说明书
一种便携式的MBR污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种MBR污水处理装置，具有便携的特点。
背景技术
传统的水处理系统通常采用多级沉淀方式进行处理，随着膜生物反应器的引进，其生态环保的特点受到了极大的推崇。
膜生物反应器在使用过程中，为安装调节池，污泥池，生化池等，需要进行基地开挖、浇铸等工程，安装、调试周期较长，而且成本较高，造成了膜生物反应器推广应用受到了极大的限制。
目前市场上污水产生源呈现临时性且较为分散的特点，将污水单独处理成本较高，而集中处理容易导致环境受到破坏，管理成本增加，因此，如何提升膜生物反应器的灵活性，成为本发明人需要解决的技术问题。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种便携式的MBR污水处理装置，通过对结构进行特定设计，在提升处理效率的前提下，提升了灵活性。
本实用新型的技术方案如下：
一种便携式的MBR污水处理装置，包括箱体，在所述箱体内设有缺氧池和曝气膜池，所述缺氧池内装有搅拌机，所述缺氧池与所述曝气膜池内设有曝气管，所述曝气膜池内设有与所述曝气管位置相对应的膜组件，在所述曝气膜池内还设有回流泵，所述回流泵与所述缺氧池通过管道相接通。
进一步地，在所述缺氧池内设有支撑板，所述支撑板呈倾斜状态，所述搅拌机固定在所述支撑板上。
进一步地，所述膜组件的出水口通过管道连接有抽吸泵。
更进一步地，所述曝气膜池内部还设有气管，与所述膜组件相对应。
作为优选，所述膜组件通过支架固定。
有益效果：本实用新型通过利用所述缺氧池进行反硝化反应，通过曝气膜池进行硝化反应和过滤，并在缺氧池和曝气膜池之间进行回流，实现二次处理，能够提升处理效率，而且整体结构布局紧凑，在使用过程中，仅需将箱体安装在汽车上，即可根据需要进行污水处理，提升了灵活性，相比现有技术，该结构无需开挖基地等，成本大幅缩减，而且便携性强，具有非常好的实用性。
