申请日2016.09.14
公开(公告)日2017.04.12
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于电厂废水的净化系统，包括调节池、澄清池、生物活性炭床、阴离子交换柱、蒸发结晶装置、冷凝器和板框压滤机，所述调节池的进口与废水排放管连接，所述调节池的出口与所述澄清池的进口通过管道连接，所述澄清池的出口通过管道连接所述生物活性炭床的进口，所述生物活性炭床的出口通过管道连接所述阴离子交换柱的进口，所述阴离子交换柱的出口通过管道连接所述蒸发结晶装置的进水口，所述蒸发结晶装置的汽体出口通过管道连接冷凝器，所述蒸发结晶装置的结晶水出口连接板框压滤机。本实用新型通过混凝沉淀、离子交换、生物过滤和蒸发结晶多种方法对电厂废水进行处理，可以得到适合工业使用的淡水。
权利要求书

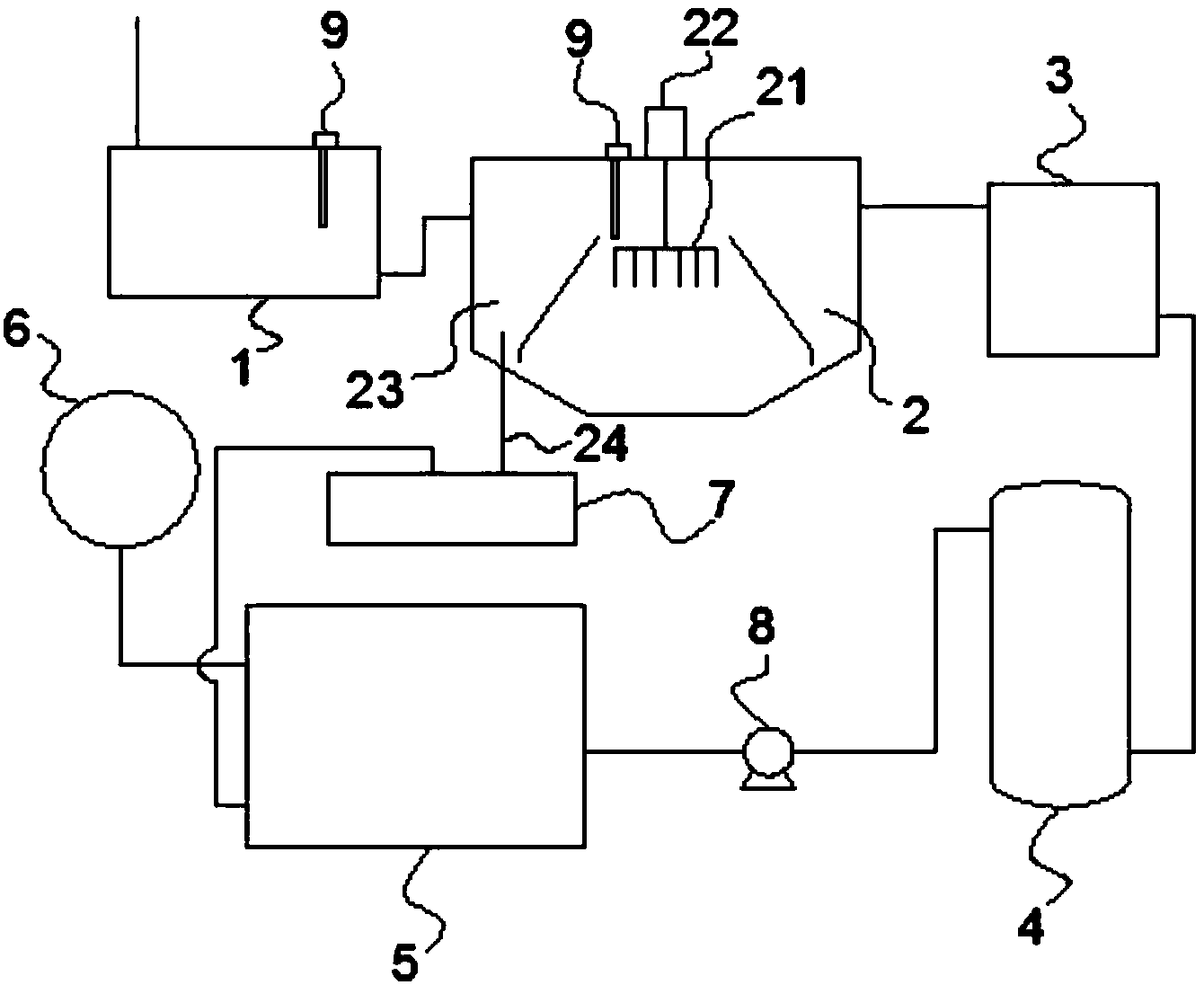

1.一种用于电厂废水的净化系统，其特征在于：包括调节池、澄清池、生物活性炭床、阴离子交换柱、蒸发结晶装置、冷凝器和板框压滤机，所述调节池的进口与废水排放管连接，所述调节池的出口与所述澄清池的进口通过管道连接，所述澄清池的出口通过管道连接所述生物活性炭床的进口，所述生物活性炭床的出口通过管道连接所述阴离子交换柱的进口，所述阴离子交换柱的出口通过管道连接所述蒸发结晶装置的进水口，所述蒸发结晶装置的汽体出口通过管道连接冷凝器，所述蒸发结晶装置的结晶水出口连接板框压滤机。
2.根据权利要求1所述的用于电厂废水的净化系统，其特征在于：所述澄清池为机械搅拌澄清池，所述机械搅拌澄清池的中心具有一个搅拌叶轮，所述澄清池的上端设有驱动所述搅拌叶轮转动的电机，所述澄清池的底部设有至少一个污泥浓缩斗。
3.根据权利要求2所述的用于电厂废水的净化系统，其特征在于：所述污泥浓缩斗的底部连接有排泥管，所述排泥管上设有阀门，所述排泥管连接板框压滤机。
4.根据权利要求1所述的用于电厂废水的净化系统，其特征在于：连接所述阴离子交换柱和所述蒸发结晶装置的管道上设有增压泵。
5.根据权利要求1所述的用于电厂废水的净化系统，其特征在于：所述调节池的上方设有加药器。
6.根据权利要求1所述的用于电厂废水的净化系统，其特征在于：所述澄清池的上方设有加药器。
说明书
用于电厂废水的净化系统
技术领域
本实用新型涉及火电厂废水处理技术领域。
背景技术
火力发电厂是用水大户，其用水量占全国工业用水总量的50%以上，同时其废水排放量巨大，主要包括循环水排污水、脱硫废水、生活废水等。因此脱硫废水如何处理以实现零排放，达到保护周围的生态环境及人民的身体健康成为废水处理的重要课题。
目前对于脱硫废水处理装置存在无法实现真正零排放，或者是控制复杂、运行不良等缺陷。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种用于电厂废水的净化系统，以达到火电厂脱硫废水零排放的目的。
实用新型内容
为解决上述技术问题，本实用新型的目的是提供一种用于电厂废水的净化系统，该用于电厂废水的净化系统通过混凝沉淀、离子交换、生物过滤和蒸发结晶多种方法对电厂废水进行处理，可以得到适用于工业使用的淡水。
本实用新型的一种用于电厂废水的净化系统，包括调节池、澄清池、生物活性炭床、阴离子交换柱、蒸发结晶装置、冷凝器和板框压滤机，所述调节池的进口与废水排放管连接，所述调节池的出口与所述澄清池的进口通过管道连接，所述澄清池的出口通过管道连接所述生物活性炭床的进口，所述生物活性炭床的出口通过管道连接所述阴离子交换柱的进口，所述阴离子交换柱的出口通过管道连接所述蒸发结晶装置的进水口，所述蒸发结晶装置的汽体出口通过管道连接冷凝器，所述蒸发结晶装置的结晶水出口连接板框压滤机。
进一步的，所述澄清池为机械搅拌澄清池，所述机械搅拌澄清池的中心具有一个搅拌叶轮，所述澄清池的上端设有驱动所述搅拌叶轮转动的电机，所述澄清池的底部设有至少一个污泥浓缩斗。
进一步的，所述污泥浓缩斗的底部连接有排泥管，所述排泥管上设有阀门，所述排泥管连接板框压滤机。
进一步的，连接所述阴离子交换柱和所述蒸发结晶装置的管道上设有增压泵。
进一步的，所述调节池的上方设有加药器。
进一步的，所述澄清池的上方设有加药器。
借由上述方案，本实用新型至少具有以下优点：本实用新型的用于电厂废水的净化系统主要包括依次串联的调节池、澄清池、生物活性炭床、阴离子交换柱、蒸发结晶装置和冷凝器，废水经调节池调节和初次加药后进入澄清池与药剂混合进行絮凝、混凝和沉淀处理，然后出水进入生物活性炭床进行生物过滤吸附，再进入阴离子交换柱中去除重金属离子，然后进入蒸发结晶装置进行汽化和结晶处理，汽体进入冷凝器冷凝后得到可供工业使用的淡水。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
