申请日2016.09.14
公开(公告)日2017.03.15
IPC分类号G01N33/18
摘要
本实用新型涉及一种化学前处理装置，具体涉及一种新型高氯 废水测定仪。其包括人机交互系统、控制系统以及氮气输送单元，所述控制系统通过线路分别与人机交互系统和氮气输送单元连接。更进一步的是还包括若干个加热回流吸收单元，若干个加热回流吸收单元与所述氮气输送单元通过输送管道相通。本实用新型采用控制系统对浮子流量计、总路常闭电磁阀、支路两位三通阀以及支路常闭电磁阀进行控制，实现氮气的自动定量加入及定量切换，实现自动化操作，可实现多个样品的同步加热回流吸收，其工作效率大大增加。本实用新型操作简单、数据精确、科学合理，满足市场经济需要，意义深远。
权利要求书

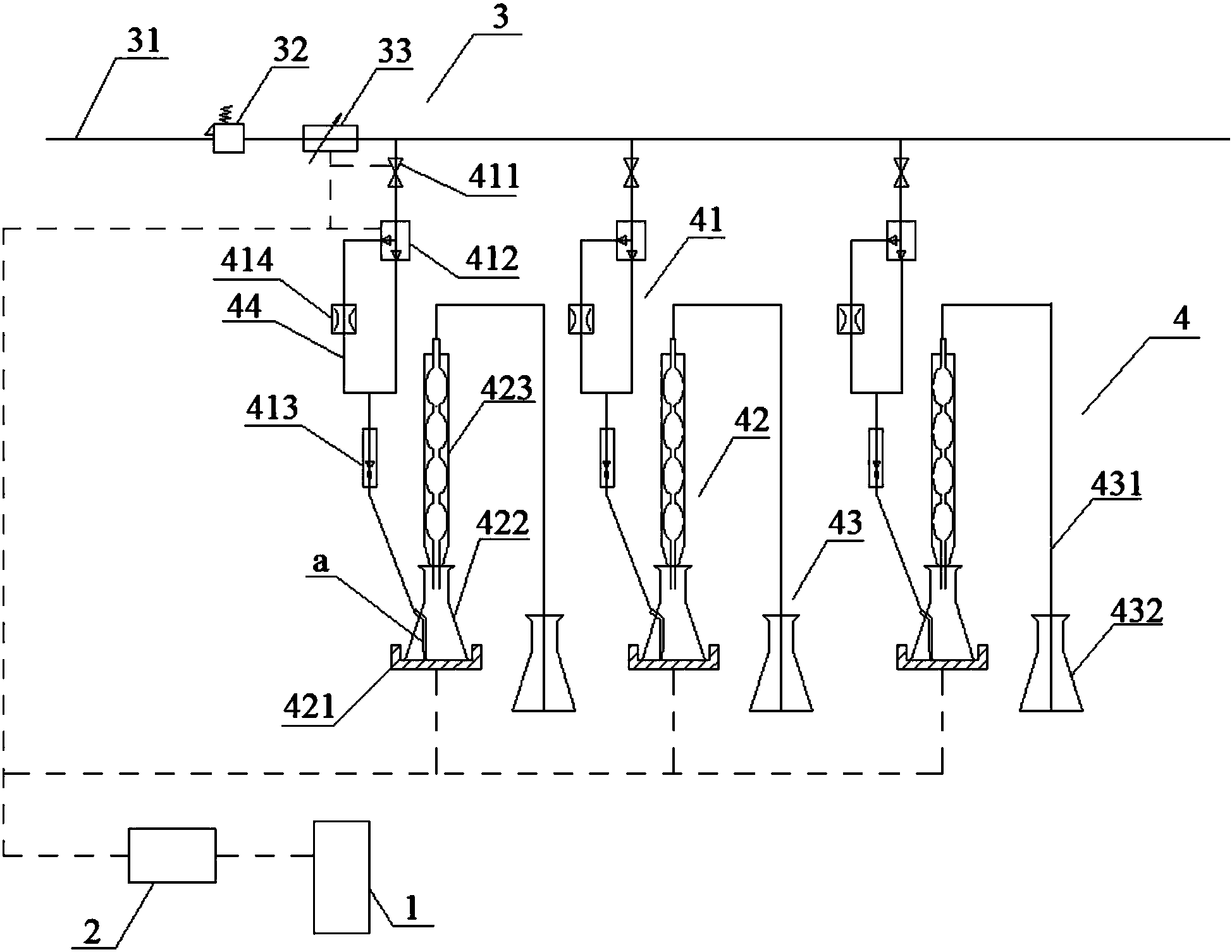

1.一种新型高氯废水测定仪，包括人机交互系统、控制系统、若干个加热回流吸收单元以及氮气输送单元，所述控制系统通过线路分别与人机交互系统和氮气输送单元连接，加热回流吸收单元与所述氮气输送单元通过氮气输送支路相通，其特征在于：氮气输送支路上依次设置支路常闭电磁阀、支路两位三通阀以及浮子流量计，所述浮子流量计下端通过管道与加热回流吸收单元相通。
2.根据权利要求1所述的一种新型高氯废水测定仪，其特征在于：所述加热回流吸收单元包括加热回流单元和吸收单元;所述氮气输送单元包括氮气源，所述氮气源上设置减压阀以及总路常闭电磁阀，所述氮气输送支路上接氮气源，所述氮气输送支路下接加热回流单元。
3.根据权利要求1所述的一种新型高氯废水测定仪，其特征在于：所述氮气输送支路还设置有节流支路，所述节流支路上设节流阀，所述节流阀上端通过管道与两位三通阀的一端相连接，节流阀下端通过管道与两位三通阀汇合后进入浮子流量计的进气端。
4.根据权利要求1所述的一种新型高氯废水测定仪，其特征在于：所述加热回流单元包括底部的加热装置、位于加热装置上的烧瓶、安装在烧瓶上端的冷凝管，所述吸收单元包括导气管以及吸收瓶，导气管上接冷凝管，导气管下端插入吸收瓶内。
5.根据权利要求4所述的一种新型高氯废水测定仪，其特征在于：所述烧瓶一侧设有进气管，所述进气管通过管道与浮子流量计相通。
6.根据权利要求1所述的一种新型高氯废水测定仪，其特征在于：所述控制系统通过线路控制总路常闭电磁阀、支路两位三通阀、支路常闭电磁阀以及加热装置。
7.根据权利要求1所述的一种新型高氯废水测定仪，其特征在于：所述加热回流吸收单元有三个，通过三条氮气输送支路与氮气源相通。
说明书
一种新型高氯废水测定仪
技术领域
本实用新型涉及一种化学前处理装置，具体涉及一种新型高氯废水测定仪。
背景技术
氯化物是水和废水中常见的无机阴离子，几乎所有的天然水中都有氯离子存在。目前，在海水、盐湖及某些地下水中，氯离子含量很高。众所周知，水中氯化物含量高时，会损害金属管道和构筑物，会破坏水体的自然生态平衡，使水质恶化，导致渔业生产、水产养殖和淡水资源的破坏，严重时还会污染地下水和饮用本源。这就需要工作人员对高氯废水进行实时监测，以确保水的安全。
目前，HJ/T 70-2001《高氯废水化学需氧量的测定氯气校正法》该方法的前处理操作一般采用人工手动控制氮气流量。该标准采用的氯气校正法要求在不同阶段通入不同的氮气流量，这就要求人为调节流量计来实现氮气量的变换。但是，人为调节增加实验人员的劳动负担，而且需要人员值守。所以研究一种结构简单、便于操作、自动控制流量的新型高氯废水前处理仪已是市场急需解决的问题。
发明内容
本实用新型要解决的技术问题是如何克服现有技术存在的不足，提供一种新型高氯废水测定仪。
本实用新型的技术解决方案是：一种新型高氯废水测定仪，包括人机交互系统、控制系统、若干个加热回流吸收单元以及氮气输送单元，所述控制系统通过线路分别与人机交互系统和氮气输送单元连接，加热回流吸收单元与所述氮气输送单元通过氮气输送支路相通，氮气输送支路上依次设置支路常闭电磁阀、支路两位三通阀以及浮子流量计，所述浮子流量计下端通过管道与加热回流吸收单元相通。
进一步的，所述加热回流吸收单元包括加热回流单元和吸收单元;所述氮气输送单元包括氮气源，所述氮气源上设置减压阀以及总路常闭电磁阀，所述氮气输送支路上接氮气源，所述氮气输送支路下接加热回流单元。
进一步的，所述氮气输送支路还设置有节流支路，所述节流支路上设节流阀，所述节流阀上端通过管道与两位三通阀的一端相连接，节流阀下端通过管道与两位三通阀汇合后进入浮子流量计的进气端。
进一步的，所述加热回流单元包括底部的加热装置、位于加热装置上的烧瓶、安装在烧瓶上端的冷凝管，所述吸收单元包括导气管以及吸收瓶，导气管上接冷凝管，导气管下端插入吸收瓶内。
进一步的，所述烧瓶一侧设有进气管，所述进气管通过管道与浮子流量计相通。
进一步的，所述控制系统通过线路控制总路常闭电磁阀、支路两位三通阀、支路常闭电磁阀以及加热装置。
进一步的，所述加热回流吸收单元优选为三个，各通过三条氮气输送支路与氮气源相通。
本实用新型有益效果：(1)采用控制系统对浮子流量计、总路常闭电磁阀、支路两位三通阀以及支路常闭电磁阀进行控制，实现氮气的自动定量加入，实现自动化操作。(2)可实现多个样品的同步加热回流吸收，其工作效率大大增加。(3)本装置操作简单、数据精确、科学合理，满足市场经济需要，意义深远。
