申请日2016.09.08
公开(公告)日2017.04.12
IPC分类号C02F1/52; C02F1/66
摘要
一种污水处理中药剂混合的装置，包括依次相连的快混槽、连通管、慢混槽，快混槽顶部设有进水管，快混槽内部上方设有导流筒，导流筒与进水管末端相接，快混槽上部设有快速搅拌机，快速搅拌机穿过导流筒伸入至快混槽底部，快混槽底部通过连通管与慢混槽底部相连，慢混槽上部内壁上设有溢流槽与出水管，溢流槽与出水管一端相连，慢混槽上部设有慢速搅拌机，搅拌机穿过溢流槽伸入至慢混槽底部。通过使用一种污水处理中药剂混合的装置，解决了目前药剂混合不均、PH调节不合适导致的中水浊度超标、药剂浪费等问题。

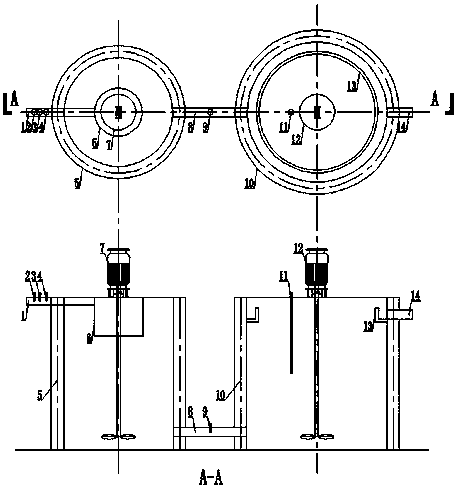

摘要附图
权利要求书
1.一种污水处理中药剂混合的装置，其特征在于：包括依次相连的快混槽、连通管、慢混槽，快混槽顶部设有进水管，快混槽内部上方设有导流筒，导流筒与进水管末端相接，快混槽上部设有快速搅拌机，快速搅拌机穿过导流筒伸入至快混槽底部，快混槽底部通过连通管与慢混槽底部相连，慢混槽上部内壁上设有溢流槽与出水管，溢流槽与出水管一端相连，慢混槽上部设有慢速搅拌机，搅拌机穿过溢流槽伸入至慢混槽底部。
2.根据权利要求1所述的一种污水处理中药剂混合的装置，其特征在于：进水管设有加药口a、加药口b、在线PH计安装口a。
3.根据权利要求1所述的一种污水处理中药剂混合的装置，其特征在于：连通管设有在线PH计安装口b。
4.根据权利要求1所述的一种污水处理中药剂混合的装置，其特征在于：慢混槽上部设有加药管，加药管伸入至慢混槽中部。
5.根据权利要求1所述的一种污水处理中药剂混合的装置，其特征在于：快速搅拌机速率调节范围为90～160r/min。
6.根据权利要求1所述的一种污水处理中药剂混合的装置，其特征在于：慢速搅拌机速率调节范围为30～80r/min。
说明书
一种污水处理中药剂混合的装置
技术领域
本实用新型涉及一种药剂混合装置，特别是适用于污水处理中多种药剂投加的混合装置。
背景技术
药剂混合是能够影响水处理过程中沉淀池絮凝效果的关键技术，来自于原水池或者生化池的富含悬浮物的废水，经由混合装置将药剂与废水混合后，药剂与水体中的悬浮物生成较大的絮凝体，最终在沉淀池内沉淀，达到固液分离的效果。
目前，水处理上多使用管道混合器或折流槽来对药剂和废水进行混合，但在实际使用中，由于废水流量、流速，及PH值的变化，使混合达不到理想效果、或混合后PH值不在最佳絮凝PH范围内，导致沉淀池絮凝不理想，出水浊度偏高，直接影响到水处理设施的正常运行。
发明内容
本实用新型解决了目前药剂混合不均、PH调节不合适导致中水浊度超标、药剂浪费等问题，通过使用药剂混合装置，增加了水处理过程中药剂与废水的混合程度，大大降低了因混合不均匀或PH不符合絮凝要求导致水处理产水不合格的问题，保障了水处理装置的正常运行。
本实用新型采用的技术方案是：一种污水处理中药剂混合的装置，包括依次相连的快混槽、连通管、慢混槽，快混槽顶部设有进水管，快混槽内部上方设有导流筒，导流筒与进水管末端相接，快混槽上部设有快速搅拌机，快速搅拌机穿过导流筒伸入至快混槽底部，快混槽底部通过连通管与慢混槽底部相连，慢混槽上部内壁上设有溢流槽与出水管，溢流槽与出水管一端相连，慢混槽上部设有慢速搅拌机，搅拌机穿过溢流槽伸入至慢混槽底部。
所述的一种污水处理中药剂混合的装置，其进水管设有加药口a、加药口b、在线PH计安装口a。
所述的一种污水处理中药剂混合的装置，其连通管设有在线PH计安装口b，可方便调节絮凝时的PH值。
所述的一种污水处理中药剂混合的装置，其慢混槽上部设有加药管，加药管伸入至慢混槽中部，防止药剂未混合均匀。
所述的一种污水处理中药剂混合的装置，其快速搅拌机速率调节范围为90～160r/min，加强药剂在水体中的混合程度，促使药剂在水体内快速分布均匀。
所述的一种污水处理中药剂混合的装置，其慢速搅拌机速率调节范围为30～80r/min，即促进了药剂在水体内的分布，也减少了过度搅拌对絮凝体的破坏。
本实用新型的有益效果：通过使用一种污水处理中药剂混合的装置，解决了目前药剂混合不均、PH调节不合适导致的中水浊度超标、药剂浪费等问题，通过该装置，增加了水处理过程中药剂与废水的混合程度，大大降低了因混合不均匀或PH不符合絮凝要求导致水处理产水不合格的问题，保障了水处理装置的正常运行，本实用新型具有操作简单、药剂混合均匀且不对絮凝体产生破坏等优点。本实用新型可适用于污水处理的生产工艺中。
