申请日2016.09.08
公开(公告)日2017.03.22
IPC分类号C02F1/42; C02F1/00
摘要
本实用新型公开了一种软化水处理系统，包括过滤器、提升泵、第一进水管、压力表、转接头、蝶阀、第二进水管、上布水器、观察窗口、中心管、盐水箱、投放口、增压泵、取样口、出水管、树脂罐、下布水器、储水箱和盐水软管，第一进水管端部安装有过滤器，且过滤器一侧的第一进水管上设有提升泵，第一进水管一端与树脂罐连接，且树脂罐端口处的第一进水管上安装有蝶阀，第一进水管通过其上设有的转接头与第二进水管连通，且第二进水管一端嵌入树脂罐端口处，树脂罐端口处连接有出水管，本实用新型结构紧凑，净化软水量较大，且可根据实际情况来选择净化量大小，且在其中一个处理装置进行更换和维修时，另一个还能继续工作，不影响整体工作。

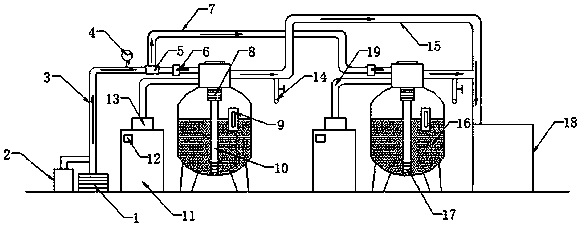

摘要附图
权利要求书
1.一种软化水处理系统，包括过滤器(1)、提升泵(2)、第一进水管(3)、压力表(4)、转接头(5)、蝶阀(6)、第二进水管(7)、上布水器(8)、观察窗口(9)、中心管(10)、盐水箱(11)、投放口(12)、增压泵(13)、取样口(14)、出水管(15)、树脂罐(16)、下布水器(17)、储水箱(18)和盐水软管(19)，其特征在于，所述第一进水管(3)端部安装有过滤器(1)，且所述过滤器(1)一侧的所述第一进水管(3)上设有提升泵(2)，所述第一进水管(3)一端与树脂罐(16)连接，且所述树脂罐(16)端口处的所述第一进水管(3)上安装有蝶阀(6)，所述第一进水管(3)通过其上设有的转接头(5)与第二进水管(7)连通，且所述第二进水管(7)一端嵌入所述树脂罐(16)端口处，所述树脂罐(16)端口处连接有出水管(15)。
2.根据权利要求1所述的一种软化水处理系统，其特征在于，所述转接头(5)和所述过滤器(1)之间的所述第一进水管(3)上安装有压力表(4)。
3.根据权利要求1所述的一种软化水处理系统，其特征在于，所述树脂罐(16)端口处通过盐水软管(19)与盐水箱(11)连通，且所述盐水软管(19)与所述盐水箱(11)连接处安装有增压泵(13)，所述盐水箱(11)上设有投放口(12)。
4.根据权利要求1所述的一种软化水处理系统，其特征在于，所述树脂罐(16)内端口处安装有上布水器(8)，且所述上布水器(8)通过中心管(10)与下布水器(17)连接，且所述中心管(10)底部与所述下布水器(17)均处于树脂层内，所述树脂罐(16)上设有观察窗口(9)。
5.根据权利要求1所述的一种软化水处理系统，其特征在于，所述出水管(15)端部与所述树脂罐(16)一侧的储水箱(18)连接。
6.根据权利要求1所述的一种软化水处理系统，其特征在于，所述树脂罐(16)端口处的所述出水管(15)上设有取样口(14)。
说明书
一种软化水处理系统
技术领域
本实用新型涉及一种水处理装置，具体为一种软化水处理系统，属于污水处理设备技术领域。
背景技术
日常生产、生活用水通常为自来水、井水、山泉水、地下水等。没有经过物理处理的水均为硬水。水质各种物质成分复杂，各种矿物质及钙镁粒子给人类生存、生活带来很多不利因素，地表水受工业污染更为严重，这就需要对水进行软化处理，现有的处理设备结构复杂，体积过大，且在设备维修更换零件和清理时需要关闭设备，在这期间不能进行软化水处理，因此针对上述问题，我们提出了一种软化水处理系统。
实用新型内容
本实用新型提供一种软化水处理系统，可以有效解决实际应用中设备在维修时不能进行软化水处理等问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种软化水处理系统，包括过滤器、提升泵、第一进水管、压力表、转接头、蝶阀、第二进水管、上布水器、观察窗口、中心管、盐水箱、投放口、增压泵、取样口、出水管、树脂罐、下布水器、储水箱和盐水软管，所述第一进水管端部安装有过滤器，且所述过滤器一侧的所述第一进水管上设有提升泵，所述第一进水管一端与树脂罐连接，且所述树脂罐端口处的所述第一进水管上安装有蝶阀，所述第一进水管通过其上设有的转接头与第二进水管连通，且所述第二进水管一端嵌入所述树脂罐端口处，所述树脂罐端口处连接有出水管。
作为本实用新型的一种优选技术方案，所述转接头和所述过滤器之间的所述第一进水管上安装有压力表。
作为本实用新型的一种优选技术方案，所述树脂罐端口处通过盐水软管与盐水箱连通，且所述盐水软管与所述盐水箱连接处安装有增压泵，所述盐水箱上设有投放口。
作为本实用新型的一种优选技术方案，所述树脂罐内端口处安装有上布水器，且所述上布水器通过中心管与下布水器连接，且所述中心管底部与所述下布水器均处于树脂层内，所述树脂罐上设有观察窗口。
作为本实用新型的一种优选技术方案，所述出水管端部与所述树脂罐一侧的储水箱连接。
作为本实用新型的一种优选技术方案，所述树脂罐端口处的所述出水管上设有取样口。
本实用新型所达到的有益效果是：本实用新型结构紧凑，使用方便，并排设置的两个树脂罐使得净化软水量较大，且可根据实际情况来选择开启一个或两个树脂罐进行工作，且在其中一个处理装置进行更换和维修时，另一个还能继续工作，不影响软化水处理的整体工作，具有良好的经济效益和社会效益，适宜推广使用。
