申请日2016.09.08
公开(公告)日2017.03.22
IPC分类号C02F1/44; B01D61/10; B01D65/02
摘要
本实用新型公开了一种可在线反冲洗的反渗透水处理系统,包括机箱，机箱的一侧设有进水口，进水管通过水泵机箱与内部的第一储水罐连接，水泵与机箱的顶端焊接，第一储水罐的底端通过第三反渗透过滤器与第二储水罐的顶端连接，第一储水罐和第二储水罐的一侧通过浓水管道连接，浓水管道的一端设有电磁阀，浓水管道的内部设有第一反渗透过滤器，第三反渗透过滤器的一侧设有第二流量继电器，第二储水罐的另一侧设有浓水出口。本实用新型的有益效果是：该种可在线反冲洗的反渗透水处理系统，采用多层的防渗透过滤机制，确保水过滤处理的高效性。

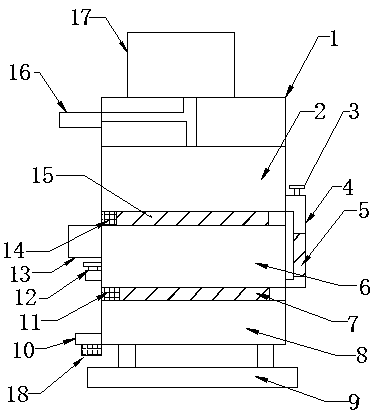

摘要附图
权利要求书
1.一种可在线反冲洗的反渗透水处理系统,包括机箱(1)，其特征在于，所述机箱(1)的一侧设有进水管(16)，所述进水管(16)通过水泵(17)与机箱(1)内部的第一储水罐(2)连接，所述水泵(17)与机箱(1)的顶端焊接，所述第一储水罐(2)的底端通过第三反渗透过滤器(15)与第二储水罐(6)的顶端连接，所述第一储水罐(2)和第二储水罐(6)的一侧通过浓水管道(4)连接，所述浓水管道(4)的一端设有电磁阀(3)，所述浓水管道(4)的内部设有第一反渗透过滤器(5)，所述第三反渗透过滤器(15)的一侧设有第二流量继电器(14)，所述第二储水罐(6)的另一侧设有浓水出口(12)，所述浓水出口(12)的顶端设有增压泵(13)，所述增压泵(13)与第二储水罐(6)的内部连接，所述第二储水罐(6)的底端通过第二反渗透过滤器(7)与第三储水罐(8)的顶端连接，所述第二反渗透过滤器(7)的一侧设有第一流量继电器(11)，所述第三储水罐(8)的一侧设有纯水出口(10)，所述纯水出口(10)的一侧设有第三流量继电器(18)。
2.根据权利要求1所述的一种可在线反冲洗的反渗透水处理系统，其特征在于，所述浓水出口(12)的一端设有浓水电磁阀。
3.根据权利要求1所述的一种可在线反冲洗的反渗透水处理系统，其特征在于，所述第一流量继电器(11)、第二流量继电器(14)、第三流量继电器(18)均为液体流量继电器。
4.根据权利要求2所述的一种可在线反冲洗的反渗透水处理系统，其特征在于，所述第二流量继电器(14)与电磁阀(3)电性连接，所述第一流量继电器(11)与浓水电磁阀电性连接，所述第三流量继电器(18)与水泵(17)电性连接。
5.根据权利要求1所述的一种可在线反冲洗的反渗透水处理系统，其特征在于，所述机箱(1)的底端焊接有底座(9)，所述底座(9)的内部设有电源接口。
6.根据权利要求5所述的一种可在线反冲洗的反渗透水处理系统，其特征在于，所述电源接口与第二流量继电器(14)、电磁阀(3)、第一流量继电器(11)、浓水电磁阀、第三流量继电器(18)和水泵(17)电性连接。
说明书
一种可在线反冲洗的反渗透水处理系统
技术领域
本实用新型涉及一种反渗透水处理系统，具体为一种可在线反冲洗的反渗透水处理系统。
背景技术
在净水机的使用环境下，受反渗透膜元件本身的结构特点的影响，普通的反渗透净水机的产水量比较低下，在使用过程中，传统的净水器不能很好的做到净化后水的反渗透和反冲洗，因此，不可避免的造成水资源的浪费和净化水成本的投入。
实用新型内容
本实用新型要解决的技术问题是克服传统的净水器不能很好的做到净化后水的反渗透和反冲洗的缺陷，提供一种可在线反冲洗的反渗透水处理系统，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种可在线反冲洗的反渗透水处理系统,包括机箱，所述机箱的一侧设有进水管，所述进水管通过水泵与机箱内部的第一储水罐连接，所述水泵与机箱的顶端焊接，所述第一储水罐的底端通过第三反渗透过滤器与第二储水罐的顶端连接，所述第一储水罐和第二储水罐的一侧通过浓水管道连接，所述浓水管道的一端设有电磁阀，所述浓水管道的内部设有第一反渗透过滤器，所述第三反渗透过滤器的一侧设有第二流量继电器，所述第二储水罐的另一侧设有浓水出口，所述浓水出口的顶端设有增压泵，所述增压泵与第二储水罐的内部连接，所述第二储水罐的底端通过第二反渗透过滤器与第三储水罐的顶端连接，所述第二反渗透过滤器的一侧设有第一流量继电器，所述第三储水罐的一侧设有纯水出口，所述纯水出口的一侧设有第三流量继电器。
进一步的，所述第一流量继电器、第二流量继电器、第三流量继电器均为液体流量继电器。
进一步的，所述浓水出口的一端设有浓水电磁阀。
进一步的，所述第二流量继电器与电磁阀电性连接，所述第一流量继电器与浓水电磁阀电性连接，所述第三流量继电器与水泵电性连接。
进一步的，所述机箱的底端焊接有底座，所述底座的内部设有电源接口。
进一步的，所述电源接口与第二流量继电器、电磁阀、第一流量继电器、浓水电磁阀、第三流量继电器和水泵电性连接。
与现有技术相比，本实用新型的有益效果是：该种可在线反冲洗的反渗透水处理系统，采用多层的防渗透过滤机制，在保证水能很好的进行过滤时，同时也防止了过滤水在各个储水罐中发生反渗透和反冲洗的现象，确保水过滤处理的高效性。
