申请日2016.08.31
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
一种具有厌氧和好氧处理功能的一体化污水处理设备，包括过滤池、厌氧池、好氧池、絮凝池和消毒池，所述过滤池、厌氧池、好氧池、絮凝池和消毒池通过隔板依次相连接，过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网;所述过滤池与厌氧池连接处的隔板上设有第一管道，第一管道延伸至厌氧池的内底部，厌氧池内设有厌氧生物填料层;所述厌氧池与好氧池连接的隔板上设有第二管道。本发明的有益效果是对污水先后进行过滤、厌氧、好氧、絮凝和消毒处理，其一体化程度高，污水处理效果好，且污水的处理效果得到显著提高。本发明具有结构设计合理、污水处理效果好等优点，具有一定的推广应用价值。

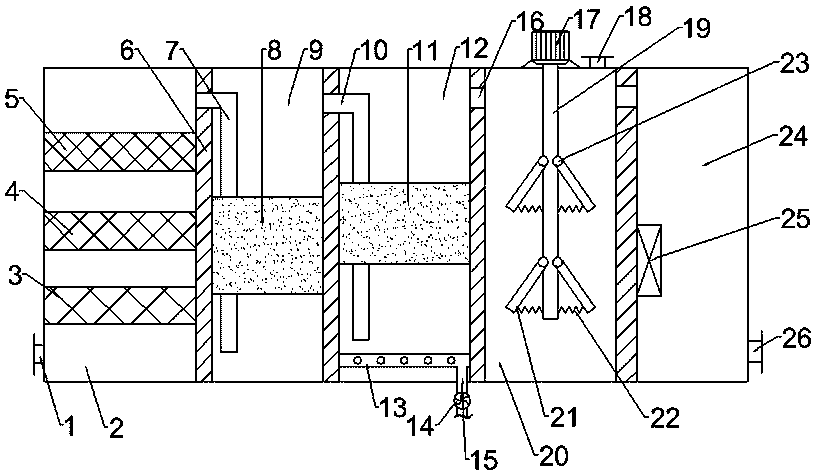

摘要附图
权利要求书
1.一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，包括过滤池、厌氧池、好氧池、絮凝池和消毒池，所述过滤池、厌氧池、好氧池、絮凝池和消毒池通过隔板依次相连接，过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网;所述过滤池与厌氧池连接处的隔板上设有第一管道，第一管道延伸至厌氧池的内底部，厌氧池内设有厌氧生物填料层;所述厌氧池与好氧池连接的隔板上设有第二管道，第二管道延伸至好氧池的内底部，所述好氧池内设有好氧生物填料，好氧池的内底部设有进气装置，所述进气装置通过进气管与外界的曝气机相连接;所述好氧池与絮凝池连接处的隔板上设有通孔，絮凝池内设有转轴，转轴上端与位于絮凝池上方的电机相连接，所述转轴上布置有若干铰链，铰链上转动连接有搅拌杆，所述搅拌杆与转轴之间通过弹簧相连接;所述絮凝池与消毒池连接处的隔板上也设有通孔，消毒池内设有氯气发生装置。
2.根据权利要求1所述的一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，所述一级滤网、二级滤网和三级滤网的网眼直径依次减小。
3.根据权利要求1或2所述的一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，所述过滤池的底部设有进水口。
4.根据权利要求1所述的一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，所述进气装置包括外环管、内环管和若干连接管，外环管和内环管通过连接管相连接，所述外环管、内环管和连接管上均匀设有若干出气孔。
5.根据权利要求1所述的一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，所述絮凝池的顶部设有加药口。
6.根据权利要求1所述的一种具有厌氧和好氧处理功能的一体化污水处理设备，其特征在于，所述消毒池的底部设有出水口。
说明书
一种具有厌氧和好氧处理功能的一体化污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种具有厌氧和好氧处理功能的一体化污水处理设备。
背景技术
近年来我国工业废水和生活污水污水排放量成逐年增长趋势，未经处理或处理不得当的废水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此国家对治理废水投入了大量的资金但是水处理行业仍然存在非常大的资金缺口。近年来，废水处理设备朝着小型化的方向发展，一体化废水处理设备应运而生。目前在欧美、日本等国家和地区一体化废水处理设备已经广泛应用于城市生活用水处理和工业用水处理。
在现有技术中，一体化污水处理设备存在集成化程度低，占地面积大，且其对污水的处理效果不明显，导致排放后的污水仍不满足要求。
发明内容
本发明的目的在于提供一种具有厌氧和好氧处理功能的一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种具有厌氧和好氧处理功能的一体化污水处理设备，包括过滤池、厌氧池、好氧池、絮凝池和消毒池，所述过滤池、厌氧池、好氧池、絮凝池和消毒池通过隔板依次相连接，过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网;所述过滤池与厌氧池连接处的隔板上设有第一管道，第一管道延伸至厌氧池的内底部，厌氧池内设有厌氧生物填料层;所述厌氧池与好氧池连接的隔板上设有第二管道，第二管道延伸至好氧池的内底部，所述好氧池内设有好氧生物填料，好氧池的内底部设有进气装置，所述进气装置通过进气管与外界的曝气机相连接;所述好氧池与絮凝池连接处的隔板上设有通孔，絮凝池内设有转轴，转轴上端与位于絮凝池上方的电机相连接，所述转轴上布置有若干铰链，铰链上转动连接有搅拌杆，所述搅拌杆与转轴之间通过弹簧相连接;所述絮凝池与消毒池连接处的隔板上也设有通孔，消毒池内设有氯气发生装置。
作为本发明进一步的方案是：所述一级滤网、二级滤网和三级滤网的网眼直径依次减小。
作为本发明再进一步的方案是：所述过滤池的底部设有进水口。
作为本发明再进一步的方案是：所述进气装置包括外环管、内环管和若干连接管，外环管和内环管通过连接管相连接，所述外环管、内环管和连接管上均匀设有若干出气孔。
作为本发明再进一步的方案是：所述絮凝池的顶部设有加药口。
作为本发明再进一步的方案是：所述消毒池的底部设有出水口。
本发明的有益效果是对污水先后进行过滤、厌氧、好氧、絮凝和消毒处理，其一体化程度高，污水处理效果好，且污水的处理效果得到显著提高。本发明具有结构设计合理、污水处理效果好等优点，具有一定的推广应用价值。
