申请日2016.09.19
公开(公告)日2017.04.05
IPC分类号F24J2/46
摘要
本实用新型公开了一种组合式水处理管道排空装置，包括排气孔、压缩机、集水箱、抽水机、出水口和管道接口，所述管道接口一侧设置有排气孔以及设置在排气孔一侧的出水口，所述排气孔一端设置有压缩机，所述压缩机顶部设置有进气阀，所述出水口一端设置有抽水机，所述抽水机顶部设置有进水孔，所述进水孔一侧设置有集水箱，所述集水箱上设置有橡胶软管，所述橡胶软管一端设置有浮板。本实用新型通过设置的压缩机便于收集空气，将管道排空;通过设置的橡胶软管，有利于形变，不用担心内部移动损坏;通过设置的浮板有利于随水位变化，始终能吸到水;通过设置的管道接口，有利于注水和排气的进行，不用来回换接口。
权利要求书

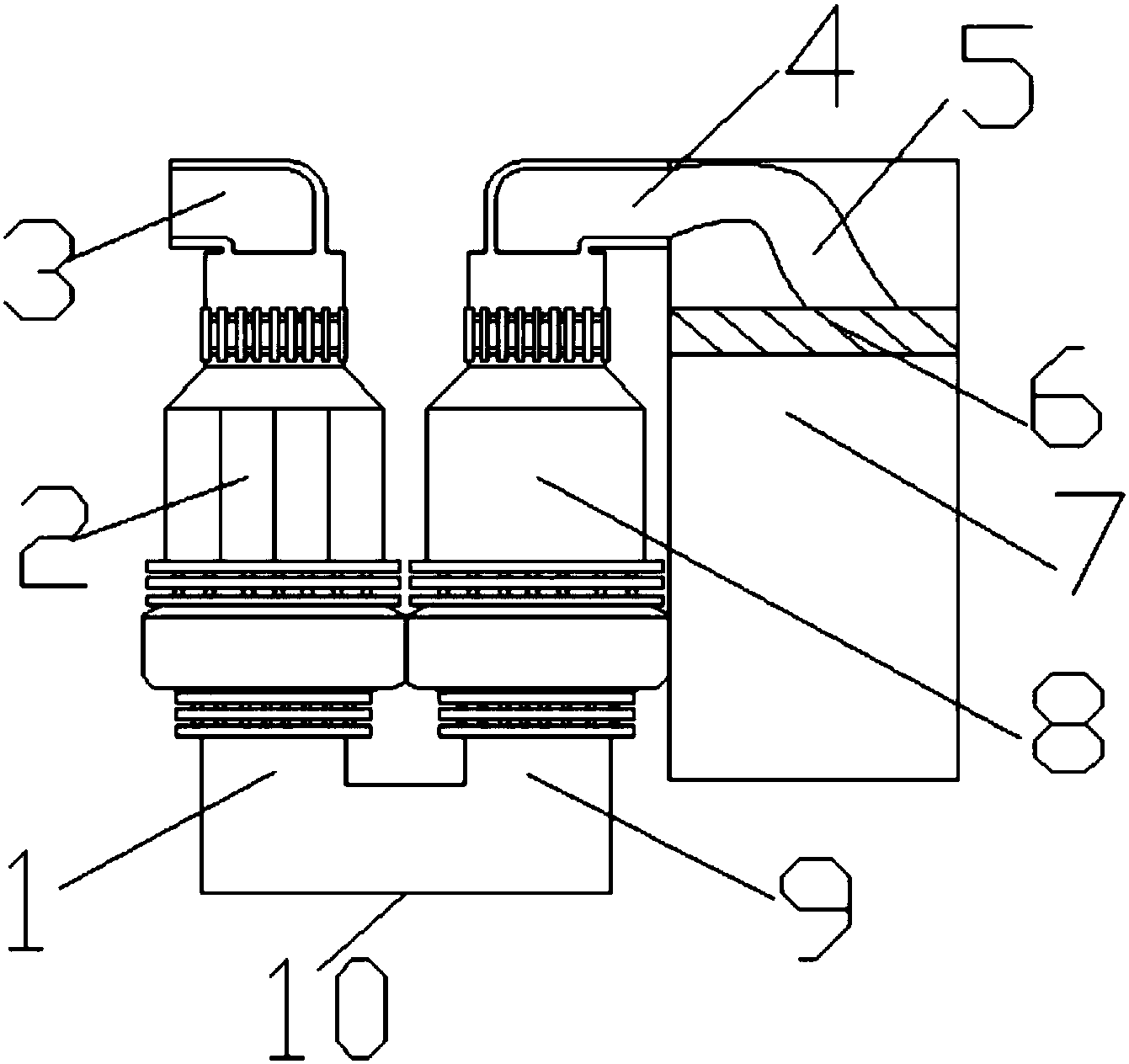

1.一种组合式水处理管道排空装置，包括排气孔(1)、压缩机(2)、集水箱(7)、抽水机(8)、出水口(9)和管道接口(10)，其特征在于：所述管道接口(10)一侧设置有排气孔(1)以及设置在排气孔(1)一侧的出水口(9)，所述排气孔(1)一端设置有压缩机(2)，所述压缩机(2)顶部设置有进气阀(3)，所述出水口(9)一端设置有抽水机(8)，所述抽水机(8)顶部设置有进水孔(4)，所述进水孔(4)一侧设置有集水箱(7)，所述集水箱(7)上设置有橡胶软管(5)，所述橡胶软管(5)一端设置有浮板(6)。
2.根据权利要求1所述的组合式水处理管道排空装置，其特征在于：所述进水孔(4)与集水箱(7)通过橡胶软管(5)固定连接。
3.根据权利要求1所述的组合式水处理管道排空装置，其特征在于：所述橡胶软管(5)与浮板(6)固定连接。
4.根据权利要求1所述的组合式水处理管道排空装置，其特征在于：所述浮板(6)为轻质塑料材料所制。
说明书
一种组合式水处理管道排空装置
【技术领域】
本实用新型涉及一种管道排空装置，特别涉及一种组合式水处理管道排空装置。
【背景技术】
目前，排空阀的公知方法是在热水器水箱下方的进出水管上连接有电动开关和单向阀，单向阀与进出水管相通，排空时，电动开关切断进出水管与太阳能热水器水箱的连通，再将进出水管下方的排水开关打开，电动开关下方的进出水管中的滞留水即在重力的作用下向下流出，外界空气通过单向阀进入进出水管中，从而排空了进出水管中的滞留水，但是，由于电动开关处于室外，空气寒冷时，粘附在电动开关上的水膜结冰，从而导致电动开关常常在冬季被冻坏。为此，我们提出一种组合式水处理管道排空装置。
【实用新型内容】
本实用新型的主要目的在于提供一种组合式水处理管道排空装置，通过设置的排气孔、压缩机、集水箱、抽水机和管道接口，将管道接口与管道固定连接，通过抽水机将集水箱里的水抽出，排入管道中，再通过压缩机将空气收集，由排气孔缓缓地排入注水的管道中，将其中的杂物以及水全部排出，达到排空的效果，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种组合式水处理管道排空装置，包括排气孔、压缩机、集水箱、抽水机、出水口和管道接口，所述管道接口一侧设置有排气孔以及设置在排气孔一侧的出水口，所述排气孔一端设置有压缩机，所述压缩机顶部设置有进气阀，所述出水口一端设置有抽水机，所述抽水机顶部设置有进水孔，所述进水孔一侧设置有集水箱，所述集水箱上设置有橡胶软管，所述橡胶软管一端设置有浮板。
进一步地，所述进水孔与集水箱通过橡胶软管固定连接。
进一步地，所述橡胶软管与浮板固定连接。
进一步地，所述浮板为轻质塑料材料所制。
与现有技术相比，本实用新型具有如下有益效果：通过设置的压缩机便于收集空气，将管道排空;通过设置的橡胶软管，有利于形变，不用担心内部移动损坏;通过设置的浮板有利于随水位变化，始终能吸到水;通过设置的管道接口，有利于注水和排气的进行，不用来回换接口。
