申请日2016.09.27
公开(公告)日2017.12.22
IPC分类号C02F9/14; C02F103/20
摘要
本申请属于污水处理技术领域，具体涉及一种模块化养殖废水处理系统。该系统包括依次连接的污水调节池、水解酸化池、好氧发酵池、净化池和净水排出口;所述污水调节池内设有吸附网，同时底部设有排污口。本申请所提供的废水处理系统，根据养殖废水的水体特性，对相关运行系统进行了模块化设计，从而使得各个组成部分间可以进行任意搭配组合，因而具有较好的适应性;同时模块化设计，也使得本申请所提供的废水处理系统具有较好地集成度，同时便于维护;加上系统运行成本较低，仅需少量能源消耗即可，因而使得本申请所提供的废水处理系统具有较好地实用价值和推广应用意义。
权利要求书
1.一种模块化养殖废水处理系统，其特征在于，所述废水为干清粪工艺中经过沼气厌氧处理、COD值在2000以下的养殖废水;
包括依次连接的污水调节池、水解酸化池、好氧发酵池、净化池和净水排出口;
所述污水调节池内设有吸附网，同时底部设有排污口;
净化池内采用MBR膜生物反应器以对水体进行净化消毒处理;
净水出水口处设有在线监测装置。
说明书
一种模块化养殖废水处理系统
技术领域
本申请属于污水处理技术领域，具体涉及一种模块化养殖废水处理系统。
背景技术
随着畜禽养殖规模化趋势的日益扩大，集中式养殖过程中所产生的粪便垃圾及养殖废水问题日益严重，由于粪便垃圾主要以固体成分为主，因而尚能采取转运方式进行集中处理;而养殖过程中的养殖废水(包括冲洗粪便过程所产生废水、畜禽尿液、消毒废液等)，由于体积量巨大，且不易运输，因而只能就地处理。受限于养殖场地及养殖场经济效益限制，畜禽养殖场往往缺乏缺乏主动处理养殖废水的积极性，通常直接排入河流或者沟渠，极大的造成了水体污染，因而也使养殖场成为了水体的主要污染源。
由于畜禽养殖属于一个低成本、低利润产业，无法承受过高的污染物处理成本。而现有常规污水处理工程又往往存在前期工程投入成本高、建设周期长的缺陷，加上污水处理成本的限制，因而极大限制了养殖场就地处理养殖废水的可能性，使得这一问题长期无法得到有效解决。针对这一问题，开发一套易于使用的、小型化的、处理成本较低的养殖废水处理系统就具有十分重要的应用意义。
发明内容
本申请目的在于提供一种模块化养殖废水处理系统，从而为畜禽养殖过程中的养殖废水的处理提供一种新途径。
本申请所采取的技术方案详述如下。
一种模块化养殖废水处理系统，所述废水为干清粪工艺中经过沼气厌氧处理、COD值在2000以下的养殖废水，

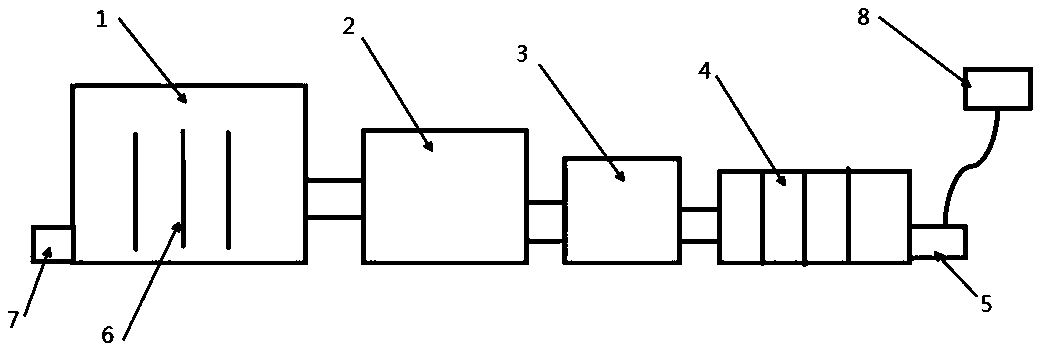

该系统包括依次连接的污水调节池、水解酸化池、好氧发酵池、净化池和净水排出口;
所述污水调节池内设有吸附网，同时底部设有排污口;
吸附网可根据需要对废水中有机物或无机物进行有针对性吸附，含有吸附物的吸附网可在进一步回收后集中处理;废水调节过程中所产生的固体沉淀则可经排污口直接排出;
经吸附及调节处理后养殖废水在进入水解酸化池后，在酸化池内微生物作用下，废水中有机物进一步被分解为小分子有机物，从而使养殖废水得到进一步处理;
经水解酸化处理后养殖废水在进入好氧池后，经过充分曝气、曝光和氧化处理后，废水中有机物被彻底降解为CO2气体、水和无机盐类，其中的氨氮类化合物也被氧化为硝盐;
净化池内具体可采用MBR膜生物反应器，以对水体进行最后的净化消毒，并最终经净水排出口排出。
优选设置中，净水排出口端部设有在线监测装置，用于实时检测、监测所排水质情况，所排水质达标时可直接作为农田灌溉用水使用，或者重新作为畜禽养殖场所的冲洗用水以实现循环利用，当所排水质出现不达标情况时，可将所排水体重新返回好氧池内进行进一步氧化并重新净化处理。
就干清粪工艺中养殖废水而言，由于已经经过初步厌氧发酵处理，如果仍然采取常规污水处理程序，一定程度上提高了污水处理成本，且缺乏一定必要性。本申请针对这一废水类型，设计了一种模块化的废水处理系统，系统中的各个组成部分可根据需要集成组装成一体，并可根据需要对若干组成部分进行重复组合，以适应不同水体需求，因而具有较好的针对性。
总体而言，本申请所提供的废水处理系统，根据养殖废水的水体特性，对相关运行系统进行了模块化设计，从而使得各个组成部分间可以进行任意搭配组合，因而具有较好的适应性;同时模块化设计，也使得本申请所提供的废水处理系统具有较好地集成度，同时便于维护;加上系统运行成本较低，仅需少量能源消耗即可，因而使得本申请所提供的废水处理系统具有较好地实用价值和推广应用意义。
