申请日2016.09.27
公开(公告)日2017.04.19
IPC分类号C02F1/42
摘要
本实用新型公开了一种锅炉补给水除盐处理废水分类收集和重复利用系统，包括阳床、阴床和混床，阳床、阴床和混床分别设置有进水口和出水口，阳床出水口连接阴床的进水口，阴床的出水口连接混床的进水口;在阴床的出水口与阳床进水口之间连接有一个阴床至阳床回水管路，在阴床至阳床回水管路中设置有第一控制阀门;在混床的出水口与阳床进水口之间连接有一个混床至阳床回水管路，在混床至阳床回水管路中设置有第二控制阀门。本实用新型的优点在于：具有：设备冲洗水直接重复利用，减少了废水的排放并提高了重复利用率，减少了锅炉补给水系统的自用水率。再生废水分类收集并回用，减少了再生过程排放的高含盐废水量，减少了新鲜水的取用量。
权利要求书
1.一种锅炉补给水除盐处理废水分类收集和重复利用系统，包括用于补给水除盐处理过程的阳床、阴床和混床，阳床、阴床和混床分别设置有进水口和出水口，阳床出水口连接阴床的进水口，阴床的出水口连接混床的进水口;其特征在于，在阴床的出水口与阳床进水口之间连接有一个阴床至阳床回水管路，在阴床至阳床回水管路中设置有第一控制阀门;在混床的出水口与阳床进水口之间连接有一个混床至阳床回水管路，在混床至阳床回水管路中设置有第二控制阀门。
2.根据权利要求1所述的重复利用系统，在所述阳床进水口设置有反洗排水阀门，在阳床出水口设置有底部排水阀门，在阳床的顶部设置有排气阀门;在所述阴床进水口设置有反洗排水阀门，在阴床出水口设置有底部排水阀门，在阴床的顶部设置有排气阀门;在所述混床进水口设置有反洗排水阀门，在混床出水口设置有底部排水阀门，在混床的顶部设置有排气阀门;其特征在于，围绕所述阳床、阴床和混床设置有回用水通道，所述回用水通道连接至一个回用水池，所述阳床、阴床和混床的反洗排水阀门、底部排水阀门、排气阀门的出口分别连接回用水通道。
3.根据权利要求1所述的重复利用系统，其特征在于，在所述阳床和阴床之间设置有中间水箱，中间水箱上带有除碳器，所述阳床的出水口首先连接至除碳器，阳床的过滤水经除碳器后流入中间水箱，一个中间水泵将中间水箱的水输送至阴床的进水口。
说明书
一种锅炉补给水除盐处理废水分类收集和重复利用系统
技术领域
本实用新型涉及一种锅炉补给水除盐处理废水分类收集和重复利用系统。
背景技术
随着节能减排政策在火电行业内的实施，我国废水排放标准的要求日益严格，尤其是最新颁布的《水污染防治行动计划》(水十条)，更是将水环境保护上升到了国家战略层面。火力发电厂作为用排水大户，节约用水，提高水资源的重复利用率，实现废水零排放意义重大。废水零排放最难处理的废水主要包括脱硫废水和化学再生高含盐废水的处理，通常将这两部分废水浓缩减量后进行终端处理，由于终端处理系统造价昂贵，所以必须减少脱硫废水和化学再生高含盐废水的产生。化学再生废水主要来自锅炉补给水和精处理系统冲洗和再生废水。
火力发电厂锅炉补给水除盐系统通常采用一级除盐+混床或膜处理+除盐的方式，这两种方式通常都设置有阴床、阳床和混床。在系统投运和再生过程中，往往排放大量的废水，主要包括阴、阳、混床冲洗废水、再生反洗排水、正洗排水等。目前这些废水都被收集至化学再生废水池，导致化学再生废水水量较大，且这一部分废水较难处理，因此需要对锅炉补给水除盐系统排放的废水分类收集并提高重复利用率。
目前锅炉补给水除盐系统废水排放有如下缺点：
设备冲洗废水排放至再水废水池，未重复利用。
树脂再生过程废水未分类收集，废水排放量大，重复利用率低。
发明内容
本实用新型的目的在于提供一种锅炉补给水除盐处理废水分类收集和重复利用系统，解决废水排放量大，重复利用率低的问题。
本实用新型的目的是通过以下技术方案实现的，一种锅炉补给水除盐处理废水分类收集和重复利用系统，包括用于补给水除盐处理过程的阳床、阴床和混床，阳床、阴床和混床分别设置有进水口和出水口，阳床出水口连接阴床的进水口，阴床的出水口连接混床的进水口;其中，在阴床的出水口与阳床进水口之间连接有一个阴床至阳床回水管路，在阴床至阳床回水管路中设置有第一控制阀门;在混床的出水口与阳床进水口之间连接有一个混床至阳床回水管路，在混床至阳床回水管路中设置有第二控制阀门。
方案进一步是：在所述阳床进水口设置有反洗排水阀门，在阳床出水口设置有底部排水阀门，在阳床的顶部设置有排气阀门;在所述阴床进水口设置有反洗排水阀门，在阴床出水口设置有底部排水阀门，在阴床的顶部设置有排气阀门;在所述混床进水口设置有反洗排水阀门，在混床出水口设置有底部排水阀门，在混床的顶部设置有排气阀门;其中，围绕所述阳床、阴床和混床设置有回用水通道，所述回用水通道连接至一个回用水池，所述阳床、阴床和混床的反洗排水阀门、底部排水阀门、排气阀门的出口分别连接回用水通道。
方案进一步是：在所述阳床和阴床之间设置有中间水箱，中间水箱上带有除碳器，所述阳床的出水口首先连接至除碳器，阳床的过滤水经除碳器后流入中间水箱，一个中间水泵将中间水箱的水输送至阴床的进水口。
本实用新型的优点在于：只是在原水处理系统增加了几条回路，结构改造简单，操作方便，并且具有：
(1)设备冲洗水直接重复利用，减少了废水的排放并提高了重复利用率，减少了锅炉补给水系统的自用水率。
(2)再生废水分类收集并回用，减少了再生过程排放的高含盐废水量，减少了新鲜水的取用量。

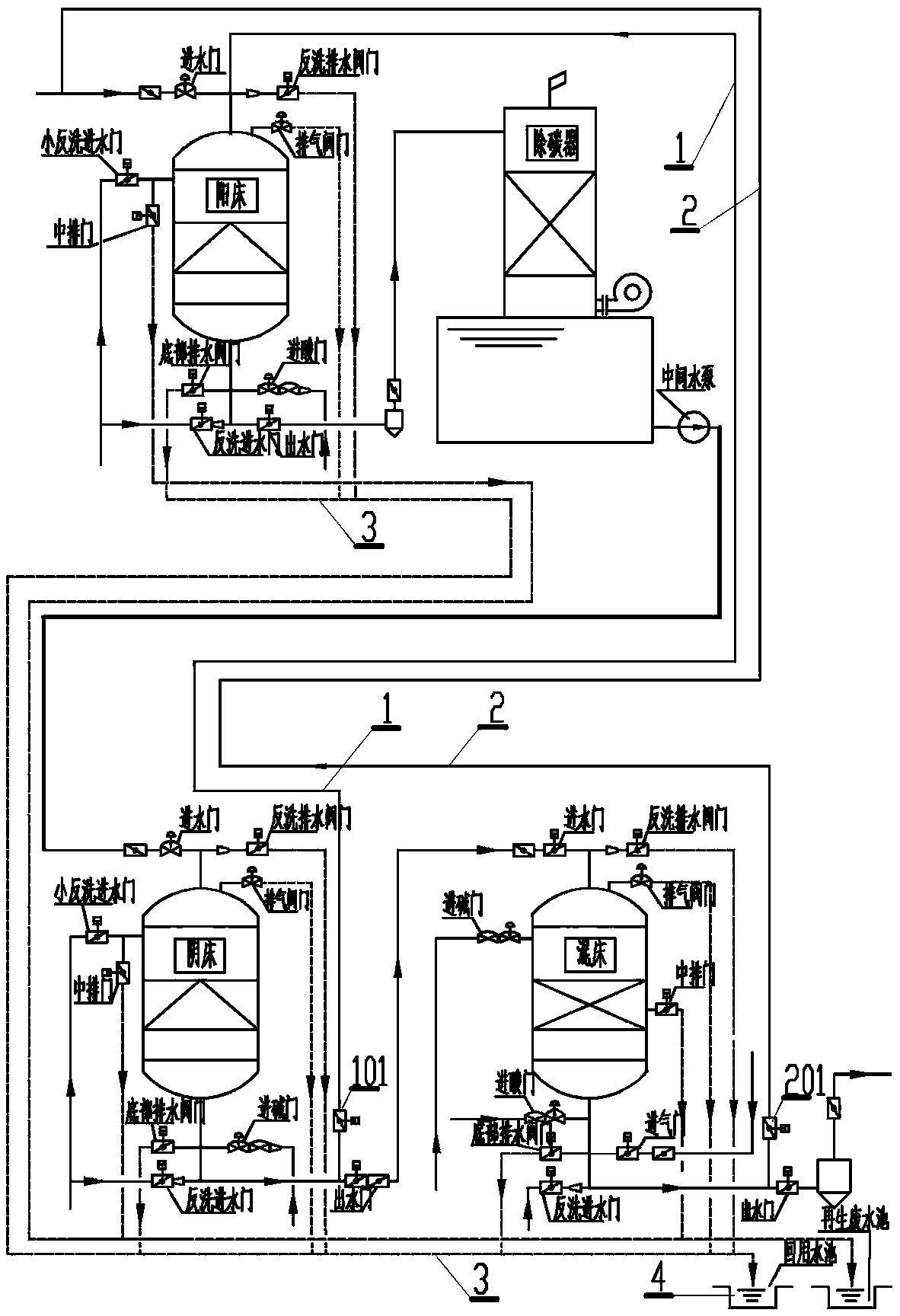

下面结合附图及具体实施方式对本实用新型作进一步详细说明。
