申请日2016.07.17
公开(公告)日2017.01.04
IPC分类号C02F1/28; A01M29/06; A01M1/16
摘要
本实用新型公开了一种环保型污水处理池，包括污水池，污水池的两侧对称设有立柱，立柱的高度高于污水池的高度，两个立柱之间设有连接板，连接板的两端均与转轴的一端连接，其中一个转轴的另一端和立柱连接，另一个转轴的另一端穿过立柱和电机转轴连接，电机转轴设置在电机上，电机固定设置在立柱上，连接板顶端和底端上均设有粘蝇纸，粘蝇纸通过图钉固定在连接板上，电机转动带动连接板转动，一方面连接板转动形成的气流可以驱赶蚊虫，另一方面粘蝇纸吸引蚊虫飞到粘蝇纸上，还可以粘到飞在附近的蚊虫，从而减少污水池附近的蚊虫，连接板内填充的活性炭材料，吸附污水的异味，本实用新型结构简单，方便操作。
权利要求书

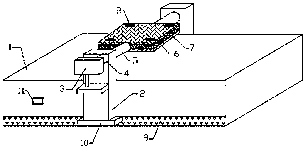

1.一种环保型污水处理池，包括污水池(1)，其特征在于，所述污水池(1)的两侧对称设有立柱(2)，所述立柱(2)的高度高于所述污水池(1)的高度，两个所述立柱(2)之间设有连接板(6)，所述连接板(6)的两端均与转轴(5)的一端连接，其中一个所述转轴(5)的另一端和所述立柱(2)连接，另一个所述转轴(5)的另一端穿过所述立柱(2)和电机转轴(4)连接，所述电机转轴(4)设置在电机(3)上，所述电机(3)固定设置在所述立柱(2)上，所述连接板(6)顶端和底端上均设有粘蝇纸(7)，所述粘蝇纸(7)通过图钉(8)固定在所述连接板(6)上。
2.根据权利要求1所述的一种环保型污水处理池，其特征在于，所述污水池(1)侧壁上设有滑槽(9)，所述滑槽(9)内设有电动滑块(10)，所述电动滑块(10)和所述立柱(2)底端连接，所述污水池(1)侧壁上设有控制器(11)，所述电动滑块(10)和所述控制器(11)电性连接。
3.根据权利要求1所述的一种环保型污水处理池，其特征在于，所述连接板(6)的表面设有若干通孔，所述连接板(6)为蜂窝结构，所述连接板(6)内填充有活性炭材料。
4.根据权利要求1所述的一种环保型污水处理池，其特征在于，所述电机(3)、所述转轴(5)和所述连接板(6)上均涂有防锈漆。
说明书
一种环保型污水处理池
技术领域
本实用新型涉及一种污水处理池，特别涉及一种环保型污水处理池。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
由于污水处理池内的污水具有异味，容易吸引一些蚊虫，特别是夏天，会招引更多的蚊虫，蚊虫叮咬会传播疾病，影响工作人员的身体健康，而且异味的散发和蚊虫还会造成环境的二次污染。
实用新型内容
本实用新型提供一种环保型污水处理池，通过设有电机和粘蝇纸，解决了污水池上蚊虫多，影响工作人员健康的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种环保型污水处理池，包括污水池，所述污水池的两侧对称设有立柱，所述立柱的高度高于所述污水池的高度，两个所述立柱之间设有连接板，所述连接板的两端均与转轴的一端连接，其中一个所述转轴的另一端和所述立柱连接，另一个所述转轴的另一端穿过所述立柱和电机转轴连接，所述电机转轴设置在电机上，所述电机固定设置在所述立柱上，所述连接板顶端和底端上均设有粘蝇纸，所述粘蝇纸通过图钉固定在所述连接板上。
作为本实用新型的一种优选技术方案，所述污水池侧壁上设有滑槽，所述滑槽内设有电动滑块，所述电动滑块和所述立柱底端连接，所述污水池侧壁上设有控制器，所述电动滑块和所述控制器电性连接。
作为本实用新型的一种优选技术方案，所述连接板的表面设有若干通孔，所述连接板为蜂窝结构，所述连接板内填充有活性炭材料。
作为本实用新型的一种优选技术方案，所述电机、所述转轴和所述连接板上均涂有防锈漆。
本实用新型所达到的有益效果是：电机转动带动连接板转动，一方面连接板转动形成的气流可以驱赶蚊虫，另一方面粘蝇纸吸引蚊虫飞到粘蝇纸上，还可以粘到飞在附近的蚊虫，从而减少污水池附近的蚊虫，连接板内填充的活性炭材料，吸附污水的异味，本实用新型结构简单，方便操作。
