公开(公告)日2016.12.14
IPC分类号B01D29/68; B01D29/03; B01D29/00
摘要
本实用新型提供了一种高强度污水处理过滤架，属于污水处理装置领域;其解决了现有过滤网易被冲击变形的问题。本实用新型包括矩形框架和若干条形板状支撑板，支撑板相互平行并间隔连接在框架内，还包括过滤网，过滤网两侧依次弯折形成截面呈梯形的梯形槽，若干梯形槽槽底相互平行，槽壁呈倾斜设置，且相邻两个支撑板分别位于过滤网两侧，并分别贴合相邻的两个梯形槽槽底设置。利用梯形槽槽壁对应的过滤网进行过滤，由于梯形槽槽壁呈倾斜设置，因此避免喷头垂直冲击过滤网，从而能减少过滤网单点受力，同时配合支撑板还能提高过滤网整体的强度，避免过滤网中部缺少支撑容易产生凹陷。
权利要求书

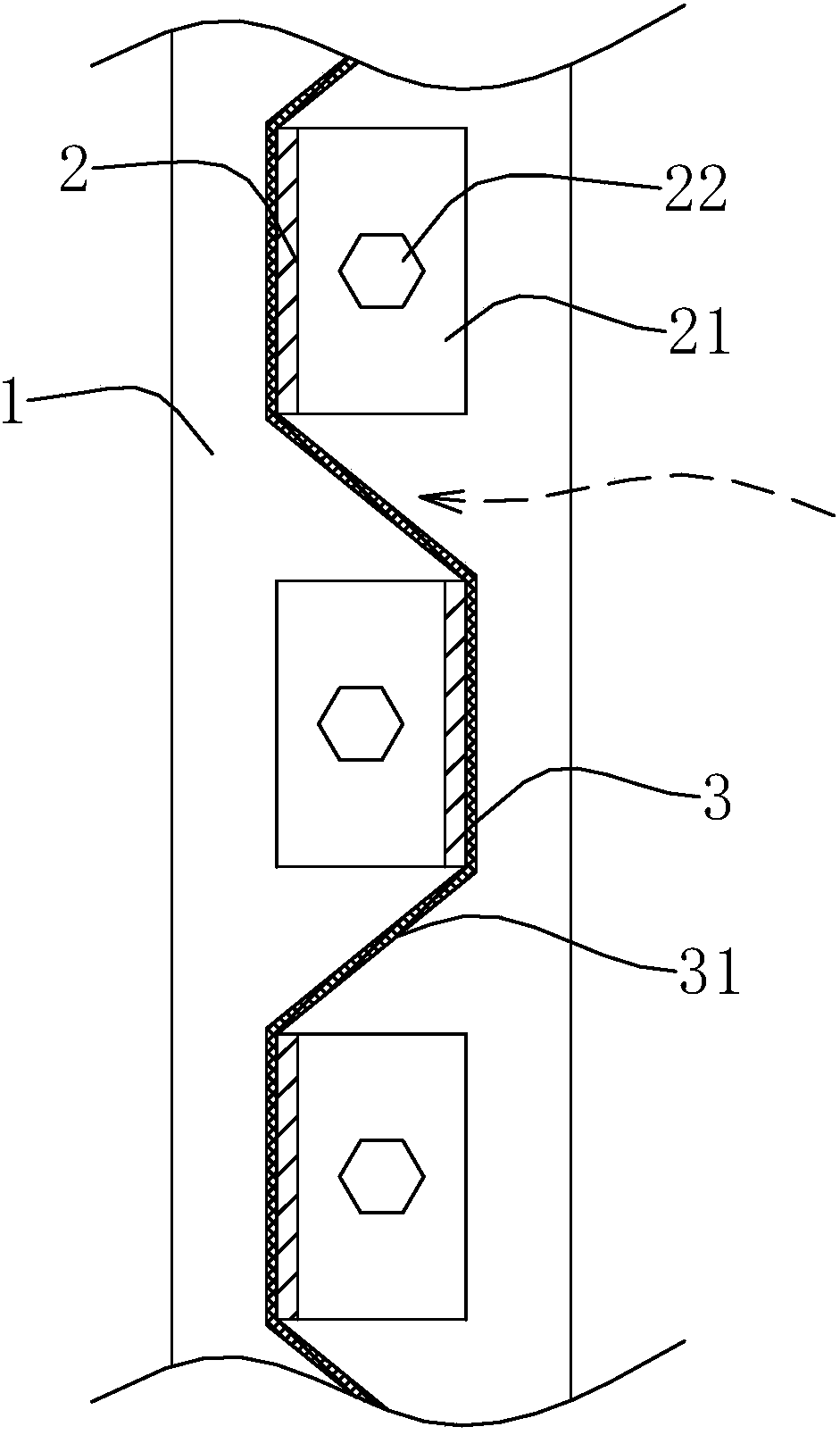

1.一种高强度污水处理过滤架，其特征在于：包括矩形框架(1)和若干条形板状支撑板(2)，支撑板(2)相互平行并间隔连接在框架(1)内，还包括过滤网(3)，过滤网(3)两侧依次弯折形成截面呈梯形的梯形槽(31)，若干梯形槽(31)槽底相互平行，槽壁呈倾斜设置，且相邻两个支撑板(2)分别位于过滤网(3)两侧，并分别贴合相邻的两个梯形槽(31)槽底设置。
2.根据权利要求1所述的高强度污水处理过滤架，其特征在于：所述的梯形槽(31)槽底与支撑板(2)通过螺栓(22)配合固定，支撑板(2)两端弯折形成连接板(21)，且连接板(21)通过螺栓(22)与框架(1)配合固定。
3.根据权利要求2所述的高强度污水处理过滤架，其特征在于：所述的框架(1)包括相互平行的两根纵架杆，且所述的支撑板(2)通过连接板(21)分别与两根纵架杆垂直连接。
4.根据权利要求3所述的高强度污水处理过滤架，其特征在于：所述的支撑板(2)上设有与梯形槽(31)槽底贴合的密封垫。
说明书
高强度污水处理过滤架
技术领域
本实用新型属于污水处理装置技术领域，涉及一种高强度污水处理过滤架。
背景技术
现有污水处理过滤网过滤一端时间后，需要利用高压喷枪反向喷射清污，避免污物粘附在过滤网网孔上，为了保证污物能与网孔分离，因此喷枪一般压力较大，同时单点喷射，由于过滤网为稳定结构，因此喷头垂直冲击到过滤网上，容易使过滤网局部变形，影响过滤网使用寿命，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种避免喷头冲击破坏过滤网局部结构，且整体强度更高的高强度污水处理过滤架。
本实用新型的目的可通过下列技术方案来实现：一种高强度污水处理过滤架，其特征在于：包括矩形框架和若干条形板状支撑板，支撑板相互平行并间隔连接在框架内，还包括过滤网，过滤网两侧依次弯折形成截面呈梯形的梯形槽，若干梯形槽槽底相互平行，槽壁呈倾斜设置，且相邻两个支撑板分别位于过滤网两侧，并分别贴合相邻的两个梯形槽槽底设置。
由于梯形槽槽底与支撑板贴合，因此正常情况下，利用梯形槽槽壁对应的过滤网进行过滤，之后利用喷头在过滤网一侧冲击过滤网，由于梯形槽槽壁呈倾斜设置，因此避免喷头垂直冲击过滤网，从而能减少过滤网单点受力，同时配合支撑板还能提高过滤网整体的强度，避免过滤网中部缺少支撑容易产生凹陷。
作为优选，所述的梯形槽槽底与支撑板通过螺栓配合固定，支撑板两端弯折形成连接板，且连接板通过螺栓与框架配合固定。
因此连接更加稳定。
作为优选，所述的框架包括相互平行的两根纵架杆，且所述的支撑板通过连接板分别与两根纵架杆垂直连接。
作为优选，所述的支撑板上设有与梯形槽槽底贴合的密封垫。
因此能避免梯形槽槽底部分的过滤网受污。
与现有技术相比，本实用新型具有如下优点：
由于梯形槽槽底与支撑板贴合，因此正常情况下，利用梯形槽槽壁对应的过滤网进行过滤，之后利用喷头在过滤网一侧冲击过滤网，由于梯形槽槽壁呈倾斜设置，因此避免喷头垂直冲击过滤网，从而能减少过滤网单点受力，同时配合支撑板还能提高过滤网整体的强度，避免过滤网中部缺少支撑容易产生凹陷。
