申请日2016.07.17
公开(公告)日2016.12.14
IPC分类号B01D29/05
摘要
本实用新型提供了一种污水处理过滤架，属于污水处理装置领域;其解决了现有过滤架拆卸时会对为污水处理池造成污染的问题。本实用新型包括框架和固定在框架内的过滤网，过滤网正面为进水侧，背面为出水侧，还包括贴合在过滤网正面上的挡污板，挡污板上设有若干开孔方向与过滤网垂直的挡污孔。污水通过过滤网正面的进水侧进入过滤网，利用过滤网进行过滤，因此污物会置于挡污孔内，之后拆卸过滤架清理时，可以避免过滤网上粘附的污物掉在污水处理池内，以避免重复污染污水处理池。
权利要求书

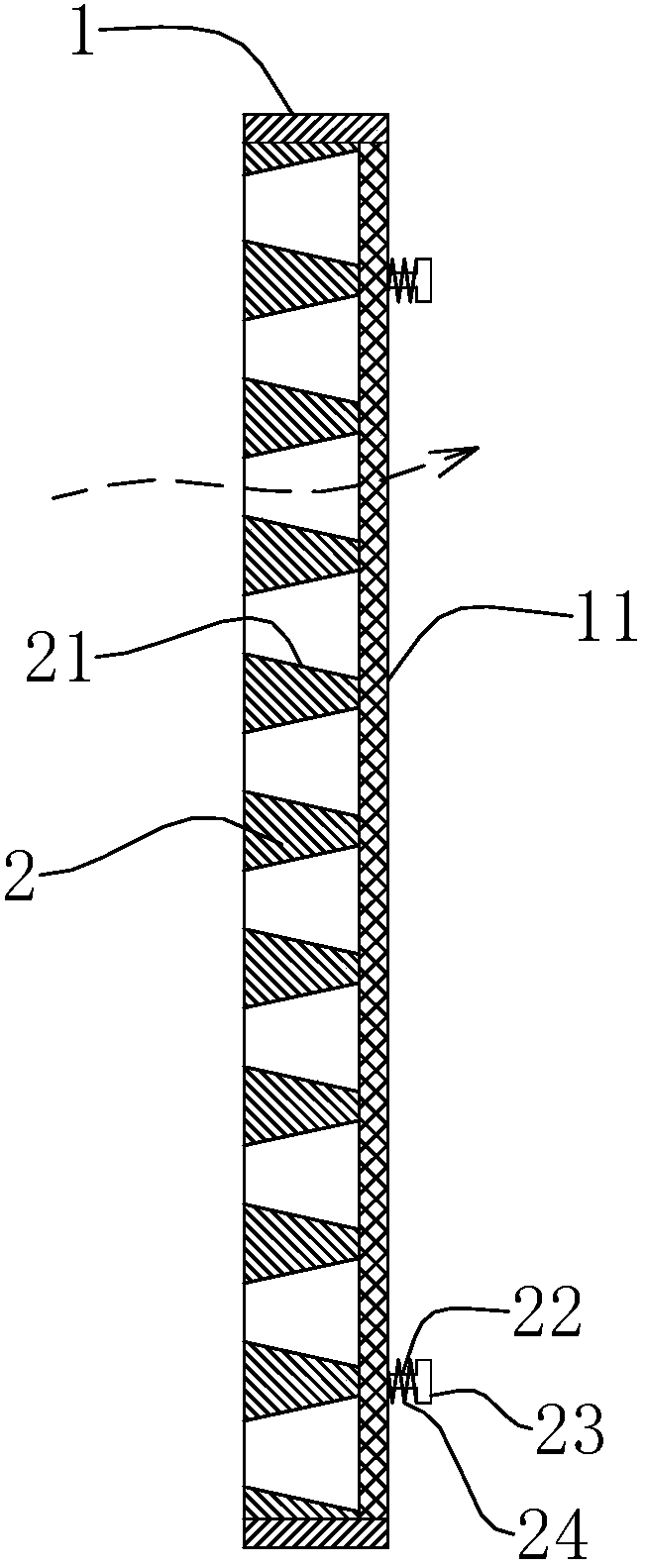

1.一种污水处理过滤架，其特征在于：包括框架(1)和固定在框架(1)内的过滤网(11)，过滤网(11)正面为进水侧，背面为出水侧，还包括贴合在过滤网(11)正面上的挡污板(2)，挡污板(2)上设有若干开孔方向与过滤网(11)垂直的挡污孔(21)。
2.根据权利要求1所述的污水处理过滤架，其特征在于：所述的挡污孔(21)孔壁呈喇叭形，且靠近过滤网(11)一端的孔径大于远离过滤网(11)一端的孔径。
3.根据权利要求2所述的污水处理过滤架，其特征在于：所述的过滤网(11)上设有若干调节孔，挡污板(2)一侧固定有若干调节杆(22)，调节杆(22)穿过调节孔并固定有挡块(23)，且挡块(23)与过滤网(11)背面之间设有套在调节杆(22)上的压缩弹簧(24)，且压缩弹簧(24)推动挡块(23)，使挡污板(2)与过滤网(11)正面贴合。
4.根据权利要求1所述的污水处理过滤架，其特征在于：所述的挡污板(2)为矩形板，且四周边缘贴合在框架(1)内侧。
说明书
污水处理过滤架
技术领域
本实用新型属于污水处理装置技术领域，涉及一种污水处理过滤架。
背景技术
现有污水处理过滤网过滤一端时间后，需要利用高压喷枪反向喷射清污，避免污物粘附在过滤网网孔上，但在拆卸过滤网过程中，过滤网上的污物容易受到震动掉在污水处理池内，形成重复污染，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能提高过滤效果，且避免污物重复污染过滤池的污水处理过滤架。
本实用新型的目的可通过下列技术方案来实现：一种污水处理过滤架，其特征在于：包括框架和固定在框架内的过滤网，过滤网正面为进水侧，背面为出水侧，还包括贴合在过滤网正面上的挡污板，挡污板上设有若干开孔方向与过滤网垂直的挡污孔。
污水通过过滤网正面的进水侧进入过滤网，利用过滤网进行过滤，因此污物会置于挡污孔内，之后拆卸过滤架清理时，可以避免过滤网上粘附的污物掉在污水处理池内，以避免重复污染污水处理池。
作为优选，所述的挡污孔孔壁呈喇叭形，且靠近过滤网一端的孔径大于远离过滤网一端的孔径。
因此可以更好的将污物置于挡污孔内。
作为优选，所述的过滤网上设有若干调节孔，挡污板一侧固定有若干调节杆，调节杆穿过调节孔并固定有挡块，且挡块与过滤网背面之间设有套在调节杆上的压缩弹簧，且压缩弹簧推动挡块，使挡污板与过滤网正面贴合。
拆卸过滤架后，利用高压水槽冲击过滤网背面，水压能推动挡污孔孔壁，继而推动挡污板与过滤网分离，以清理夹在挡污板与过滤网缝隙之间的污物。
作为优选，所述的挡污板为矩形板，且四周边缘贴合在框架内侧。
与现有技术相比，本实用新型具有如下优点：
污水通过过滤网正面的进水侧进入过滤网，利用过滤网进行过滤，因此污物会置于挡污孔内，之后拆卸过滤架清理时，可以避免过滤网上粘附的污物掉在污水处理池内，以避免重复污染污水处理池。
