公开(公告)日2017.02.22
IPC分类号F24H4/02; F25B41/06; F25B41/04; F25B41/00; F25B39/02
摘要
本实用新型涉及一种污水源降膜式大温差热泵机组，包括螺杆式热泵压缩机(1)、油分离器(2)、大温差冷凝器(3)、干燥过滤器(4)和降膜式蒸发器(6);螺杆式热泵压缩机(1)、油分离器(2)、大温差冷凝器(3)、干燥过滤器(4)和降膜式蒸发器(6)依次通过管路串联并形成回路。本实用新型的污水源降膜式大温差热泵机组，可以将洗浴废水与热泵系统进行有机结合，充分高效利用洗浴废水中的热能，有效提高洗浴卫生热水的出水温度，制取生活热水或采暖热水，节能环保，具有很好的实用性。
权利要求书
1.一种污水源降膜式大温差热泵机组，其特征在于，包括螺杆式热泵压缩机(1)、油分离器(2)、大温差冷凝器(3)、干燥过滤器(4)和降膜式蒸发器(6);螺杆式热泵压缩机(1)、油分离器(2)、大温差冷凝器(3)、干燥过滤器(4)和降膜式蒸发器(6)依次通过管路串联并形成回路。
2.根据权利要求1所述的一种污水源降膜式大温差热泵机组，其特征在于，连接干燥过滤器(4)和降膜式蒸发器(6)的管路上还设有电子膨胀阀(5)。
3.根据权利要求1所述的一种污水源降膜式大温差热泵机组，其特征在于，连接干燥过滤器(4)和大温差冷凝器(3)的管路上还设有液路截止阀(10)。
4.根据权利要求1所述的一种污水源降膜式大温差热泵机组，其特征在于，在油分离器(2)和螺杆式热泵压缩机(1)之间还设有油分离器回油管路，在此回油管路上，依次串联设有油过滤器(12)和油分回油电磁阀(8)。
5.根据权利要求1所述的一种污水源降膜式大温差热泵机组，其特征在于，在大温差冷凝器(3)和螺杆式热泵压缩机(1)之间还设有蒸发器回油管路，在此回油管路上，依次串联设有蒸发器回油电磁阀(7)和引射器(9)，其中引射器(9)通过管路并经过回油截止阀(11)与降膜式蒸发器(6)相连。
6.根据权利要求1所述的一种污水源降膜式大温差热泵机组，其特征在于，降膜式蒸发器(6)的蒸发器管板采用复合管板，换热管采用直径25.4mm的铜镍合金管，水室还设置有阳极保护装置。
说明书
一种污水源降膜式大温差热泵机组
技术领域
本实用新型属于污水源热泵机组技术领域，具体涉及一种污水源降膜式大温差热泵机组。
背景技术
现有的污水源热泵机组，主要结构包括由涡旋式压缩机、冷凝器、干式蒸发器、膨胀阀、连接管路及自控系统组成。主要功能是从污水中提取热量，用于制取生活热水或冬季采暖。因为污水从干式蒸发器壳程通过，而干式蒸发器不容易清楚，使用一段时间以后，因为污水中的杂质，会在干式蒸发器换热管表面形成污垢，会影响使用效果，另外涡旋式压缩机，总体制热量偏低，效率不高。
现有的污水源热泵机组，通常热水的进出水温度差在4～5摄氏度左右，当水流量降低后，会导致机组的效率急剧下降，不利于系统的整体节能。
实用新型内容
针对现有技术中存在的不足，本实用新型的目的在于提供一种污水源降膜式大温差热泵机组，采用降膜式蒸发器，用于从污水中提取热量，作为热量来源，在冷凝侧采用大温差的冷凝器，制取生活热水，从而提高了机组的整体效率，减少了清洗难度，降低了热水侧的水流量。
为了实现上述实用新型目的，本实用新型提供的技术方案如下：

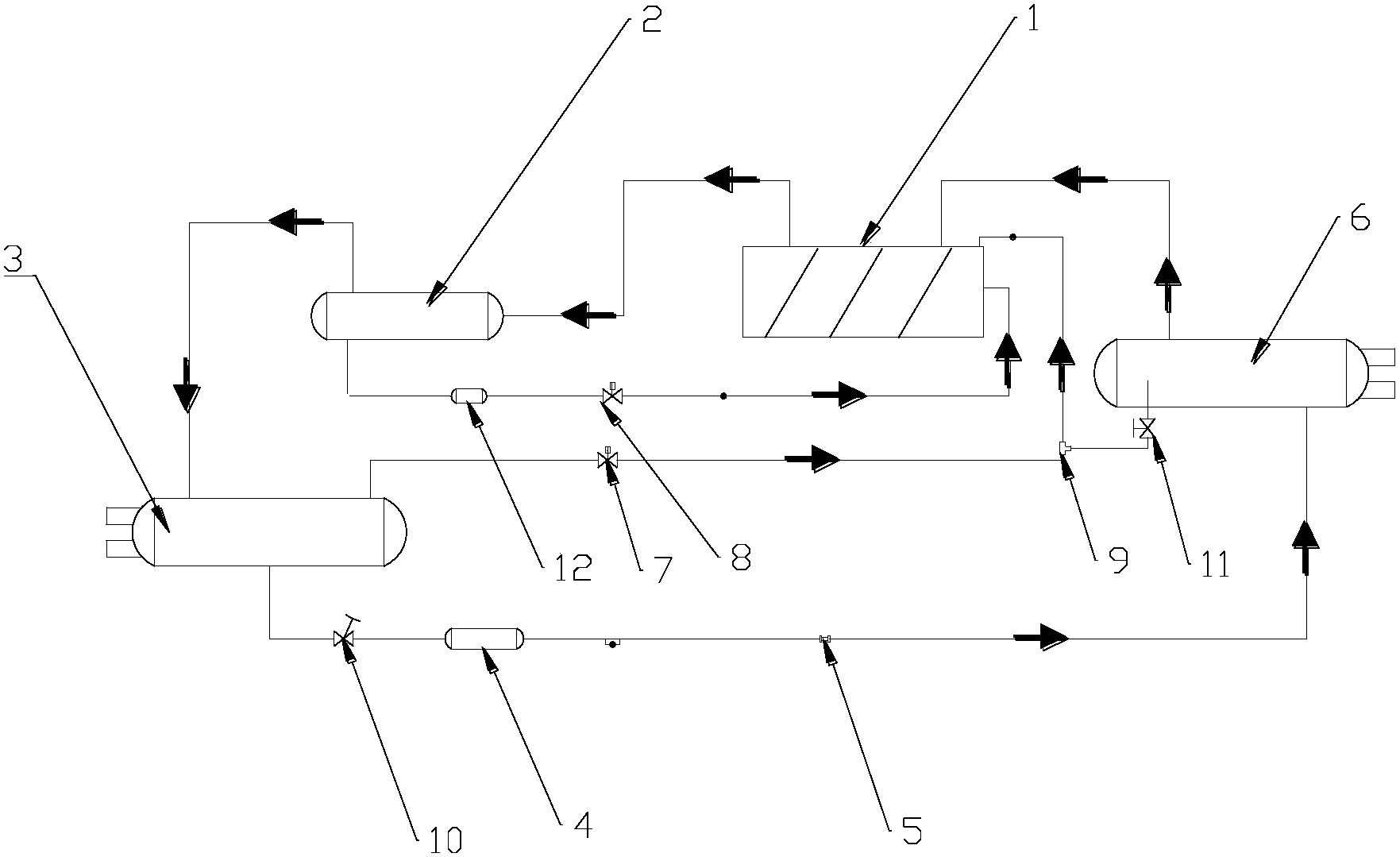

一种污水源降膜式大温差热泵机组，包括螺杆式热泵压缩机1、油分离器2、大温差冷凝器3、干燥过滤器4和降膜式蒸发器6;螺杆式热泵压缩机1、油分离器2、大温差冷凝器3、干燥过滤器4和降膜式蒸发器6依次通过管路串联并形成回路。
进一步地，连接干燥过滤器4和降膜式蒸发器6的管路上还设有电子膨胀阀5。
进一步地，连接干燥过滤器4和大温差冷凝器3的管路上还设有液路截止阀10。
进一步地，在油分离器2和螺杆式热泵压缩机1之间还设有油分离器回油管路，在此回油管路上，依次串联设有油过滤器12和油分回油电磁阀8。
进一步地，在大温差冷凝器3和螺杆式热泵压缩机1之间还设有蒸发器回油管路，在此回油管路上，依次串联设有蒸发器回油电磁阀7和引射器9，其中引射器9通过管路并经过回油截止阀11与降膜式蒸发器6相连。
进一步地，降膜式蒸发器6的蒸发器管板采用复合管板，换热管采用直径25.4mm的铜镍合金管，水室还设置有阳极保护装置。
本实用新型的污水源降膜式大温差热泵机组，可以将洗浴废水与热泵系统进行有机结合，充分高效利用洗浴废水中的热能，有效提高洗浴卫生热水的出水温度和机组的整机效率，用于制取生活热水或采暖热水，与现有的污水源热泵机组相比蒸发器更容易清洗，总体制热量更高，对污水的过滤要求更低。
