申请日2016.09.28
公开(公告)日2017.04.12
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理格栅，包括若干并列设置的栅条，所述栅条是由主栅条和次栅条连接的L型结构，在主栅条端部开设有上部固定孔，在次栅条开设有下部固定孔，设置第一支撑管穿过若干栅条上的上部固定孔，第二支撑管穿过若干栅条上的下部固定孔，通过第一支撑管的两端和第二支撑管的两端设置的螺母将栅条固定为整体。因而，本实用新型设计合理，L型栅条与其他部件配合，安装拆卸快速方便，且可反复使用，降低施工成本，同时满足倾斜设计的要求，且机械机械强度好，使用过程中不易损坏;本实用新型装置可采用玻璃钢材质，具有耐高温耐腐蚀、硬度高但不易粉碎的优点，具有较好的应用前景。
权利要求书

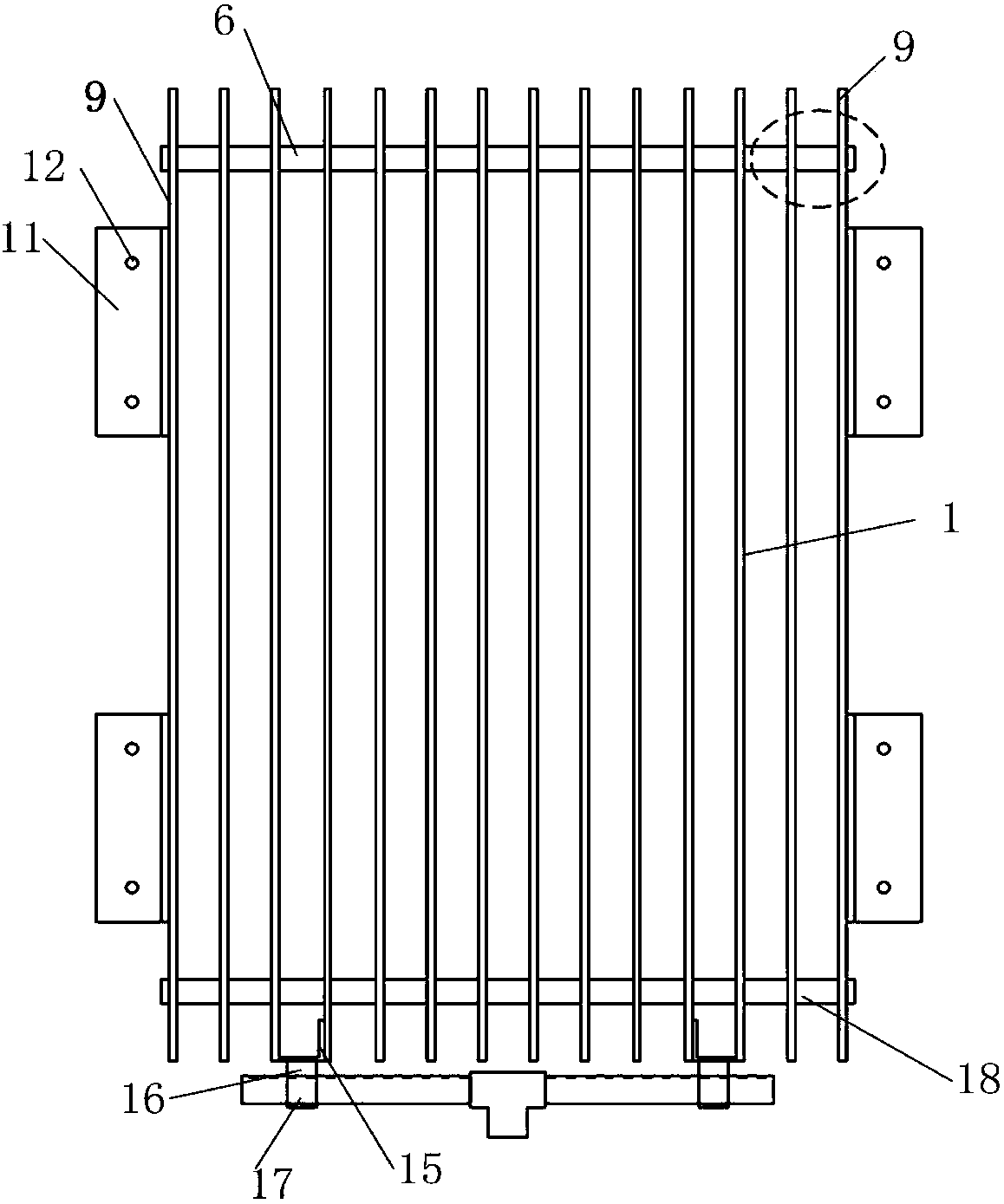

1.一种污水处理格栅，其特征在于：包括若干并列设置的栅条(1)，所述栅条(1)是由主栅条(2)和次栅条(3)连接的L型结构，在主栅条(2)端部开设有上部固定孔(4)，在次栅条(3)开设有下部固定孔(5)，设置第一支撑管(6)穿过若干栅条(1)上的上部固定孔(4)，第二支撑管(7)穿过若干栅条(1)上的下部固定孔(5)，通过第一支撑管(6)的两端和第二支撑管(7)的两端设置的螺母(8)将栅条(1)固定为整体。
2.根据权利要求1所述的一种污水处理格栅，其特征在于：所述主栅条(2)和次栅条(3)之间的夹角在60°～80°之间。
3.根据权利要求2所述的一种污水处理格栅，其特征在于：主栅条(2)和次栅条(3)之间的夹角为75°。
4.根据权利要求1所述的一种污水处理格栅，其特征在于：还包括格栅固定装置，所述格栅固定装置包括相对应设置的一对梯形隔板(9)，若干所述栅条(1)设置在梯形隔板(9)之间，其中，在梯形隔板(9)上开设有与上部固定孔(4)和下部固定孔(5)位置相对应的隔板孔(10)，在梯形隔板(9)固设有与其垂直的安转板(11)，安装板(11)上开设有安装孔(12)。
5.根据权利要求1所述的一种污水处理格栅，其特征在于：在相邻栅条(1)间还设置有垫片(19)，所述垫片(19)套设在第一支撑管(6)或\和第二支撑管(7)上用于固定相邻栅条(1)之间的间距。
6.根据权利要求1所述的一种污水处理格栅，其特征在于：在主栅条(2)和次栅条(3)连接处还开设有加强孔(13)，设有第三支撑管(18)穿过若干栅条(1)上的加强孔(13)。
7.根据权利要求1所述的一种污水处理格栅，其特征在于：在若干栅条(1)下方还设置有散气管(14)，所述散气管(14)经至少两个安装座固定在栅条(1)的次栅条(3)上。
8.根据权利要求1所述的一种污水处理格栅，其特征在于：所述安装座包括底座(15)、连接臂(16)和异型管夹槽(17)。
说明书
一种污水处理格栅
技术领域
本实用新型属于环保水处理技术领域，具体涉及一种污水处理格栅。
背景技术
格栅是污水处理常用装置，是一种截留水中粗大污物的预处理设施，由一组平行的固定在横梁上的栅条构成框架，斜置在废水流经的渠道上，或泵站集水池的进口处，用以截阻大块的呈悬浮或漂浮状态的固体污染物，达到固液分离的目的，它是水处理中重要的预处理设备。
目前，现有技术格栅一般由一组平行的固定在横梁上的栅条构成框架，用以截阻大块的呈悬浮或漂浮状态的固体污染物，以循环移动的耙体和耙齿带走这些截留的固体。通常，栅条为金属栅条，以焊接的方式固定到横梁上再倾斜设置。该方法在实际操作过程中存在如下缺点：栅条焊接方式固定，安装好的格栅设备形状和结构固定，不仅不能拆分成零部件以利于装卸和搬运，而且安装好的格栅只能使用一次，无法再次再次组装调节尺寸后重复利用，焊接部件没法拆卸，后续维修维护困难。为此，有必要研发一种安装拆卸方便、可根据需要组装成不同尺寸大小、可反复使用的污水处理格栅。
实用新型内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提供一种污水处理格栅，解决现有技术结构缺陷、难以推广再次使用等问题。为实现前述实用新型目的，本实用新型采用的技术方案包括：
一种污水处理格栅，包括若干并列设置的栅条，所述栅条是由主栅条和次栅条连接的L型结构，在主栅条端部开设有上部固定孔，在次栅条开设有下部固定孔，设置第一支撑管穿过若干栅条上的上部固定孔，第二支撑管穿过若干栅条上的下部固定孔，通过第一支撑管的两端和第二支撑管的两端设置的螺母将栅条固定为整体。
本实用新型进一步地，所述主栅条和次栅条之间的夹角在60°～80°之间。
本实用新型进一步地，主栅条和次栅条之间的夹角为75°。
本实用新型进一步地，还包括格栅固定装置，所述格栅固定装置包括相对应设置的一对梯形隔板，若干所述栅条设置在梯形隔板之间，其中，在梯形隔板上开设有与上部固定孔和下部固定孔位置相对应的隔板孔，在梯形隔板固设有与其垂直的安转板，安装板上开设有安装孔。
本实用新型进一步地，在相邻栅条间还设置有垫片，所述垫片套设在第一支撑管或\和第二支撑管上用于固定相邻栅条之间的间距。
本实用新型进一步地，在主栅条和次栅条连接处还开设有加强孔，设有第三支撑管穿过若干栅条上的加强孔。
本实用新型进一步地，在若干栅条下方还设置有散气管，所述散气管经至少两个安装座固定在栅条的次栅条上。
本实用新型进一步地，所述安装座包括底座、连接臂和异型管夹槽。
借由上述方案，本实用新型至少具有以下优点：
本实用新型设计合理，L型栅条与其他部件配合，安装拆卸快速方便，且可反复使用，降低施工成本，同时满足倾斜设计的要求，且机械机械强度好，使用过程中不易损坏;本实用新型装置可采用玻璃钢材质，具有耐高温耐腐蚀、硬度高但不易粉碎的优点，具有较好的应用前景。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
