申请日2016.09.28
公开(公告)日2017.04.12
IPC分类号B01F5/00; B01F1/00; B01F3/20; C02F1/00
摘要
本实用新型涉及水处理干粉加药装置，包括封闭式的箱体、分别与箱体连接的加药装置和出药装置，所述箱体上开设有投料孔，所述箱体内由上之下设置有依次通过管道连通的初混药通道、溶药箱、熟化通道和储药箱，所述初混药通道为W型管道，所述熟化通道为螺旋状管道。因此，本实用新型设计合理，经W型管道初混药通道进入溶药箱，W型管道内的干粉混液沿重力方向和离心方向交替运动并经W转折撞击，使干粉混液充分混合，有利于后续溶药箱溶解完全，并且本实用新型各部件高度集成的一体化设备，设备体积小，操作简单，安装方便，依靠水源动力即可投药，除此还具有工作安全可靠，造价成本低，利于推广应用的特点。
权利要求书

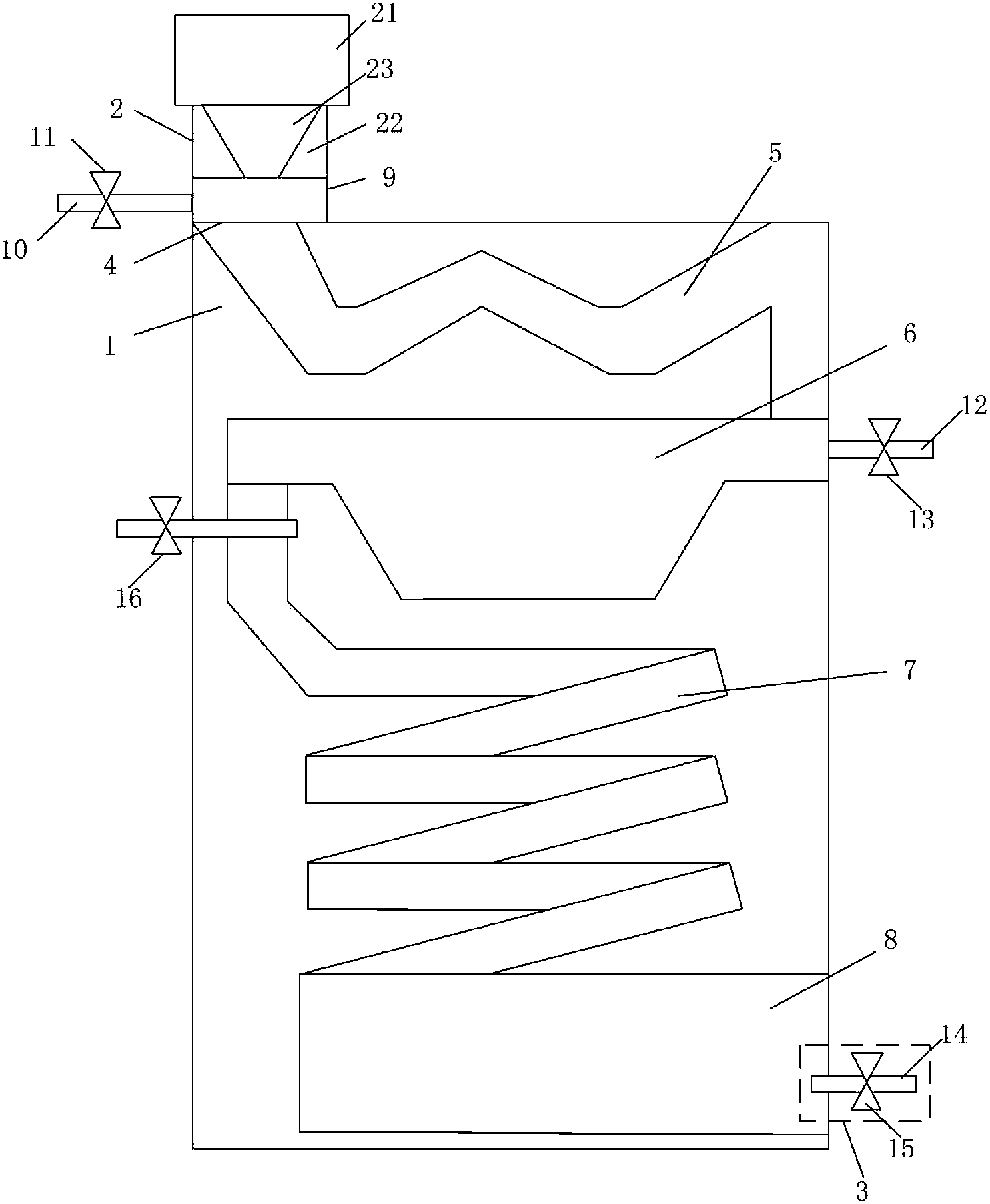

1.一种水处理干粉加药装置，包括封闭式的箱体(1)、分别与箱体(1)连接的加药装置(2)和出药装置(3)，其特征在于：所述箱体(1)上开设有投料孔(4)，所述箱体(1)内由上之下设置有依次通过管道连通的初混药通道(5)、溶药箱(6)、熟化通道(7)和储药箱(8)，其中，所述初混药通道(5)为W型管道，所述熟化通道(7)为螺旋状管道。
2.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：投料孔(4)内设置有浸润器(9)。
3.根据权利要求2所述的一种水处理干粉加药装置，其特征在于：所述浸润器(9)上连接有第一管道(10)，所述第一管道(10)上安装有控制其开关的第一阀(11)。
4.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：所述溶药箱(6)连接有第二管道(12)，所述第二管道(12)上安装有控制其开关的第二阀(13)。
5.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：所述溶药箱(6)为圆锥或圆台形。
6.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：所述熟化通道(7)的螺旋状管道竖直或水平放置。
7.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：所述加药装置(2)由上至下为干粉提升机(21)、干粉投加机(22)和干粉漏斗(23)的组合。
8.根据权利要求1所述的一种水处理干粉加药装置，其特征在于：所述出药装置(3)包括连接储药箱(8)的第三管道(14)，第三管道(14)上安装有控制其开关的第三阀(15)。
说明书
一种水处理干粉加药装置
技术领域
本实用新型属于环保水处理技术领域，具体涉及一种水处理干粉加药装置。
背景技术
待处理的水中通常含有各种不同的杂质，一般可分为无机物、有机物和微生物三种，也可按照杂质的颗粒大小以及存在的形态分为悬浮物质、胶体和溶解物质三种。因此加药处理的目的是去除或降低原水中的悬浮物质、胶体、有害细菌、微生物、溶解物质及其他有害杂质。包括水的氧化灭菌处理、水中氧化剂的还原处理、水的絮凝处理、水的助凝处理、水的阻垢处理。
药剂的投加方式很多较多，总体上可分为干投法和湿投法两种。干投法加药流程包括药剂搬运、粉碎、提升、计量、加药混合。湿投法加药流程包括药剂与水经搅拌器混合溶解、定量控制设备、投加设备、混合设备。
现有技术干投法加药装置，实际使用过程中仍存在装置一体化程度低、使用不便、干粉溶解分散不完全、熟化腔室体积过大熟化不完全等不足。为此，有必要研发一种新型的水处理干粉加药装置。
实用新型内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提供一种水处理干粉加药装置，解决一体化程度低、使用不便、干粉溶解分散不完全、熟化腔室体积过大熟化不完全等问题。为实现前述实用新型目的，本实用新型采用的技术方案包括：
一种水处理干粉加药装置，包括封闭式的箱体、分别与箱体连接的加药装置和出药装置，所述箱体上开设有投料孔，所述箱体内由上之下设置有依次通过管道连通的初混药通道、溶药箱、熟化通道和储药箱，其中，所述初混药通道为W型管道，所述熟化通道为螺旋状管道。
本实用新型进一步地，投料孔内设置有浸润器。
本实用新型进一步地，所述浸润器上连接有第一管道，所述第一管道上安装有控制其开关的第一阀。
本实用新型进一步地，所述溶药箱连接有第二管道，所述第二管道上安装有控制其开关的第二阀。
本实用新型进一步地，所述溶药箱为圆锥或圆台形。
本实用新型进一步地，所述熟化通道的螺旋状管道竖直或水平放置。
本实用新型进一步地，所述加药装置由上至下为干粉提升机、干粉投加机和干粉漏斗的组合。
本实用新型进一步地，所述出药装置包括连接储药箱的第三管道，第三管道上安装有控制其开关的第三阀。
借由上述方案，本实用新型至少具有以下优点：
①本实用新型设计合理，经W型管道初混药通道进入溶药箱，W型管道内的干粉混液沿重力方向和离心方向交替运动并经W转折撞击，使干粉混液充分混合，有利于后续溶药箱溶解完全;
②本实用新型是各部件高度集成的一体化设备，设备体积小，操作简单，安装方便，依靠水源动力即可投药;
③本实用新型工作安全可靠，造价成本低，利于推广应用。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
