申请日2016.09.29
公开(公告)日2017.06.16
IPC分类号C02F1/00
摘要

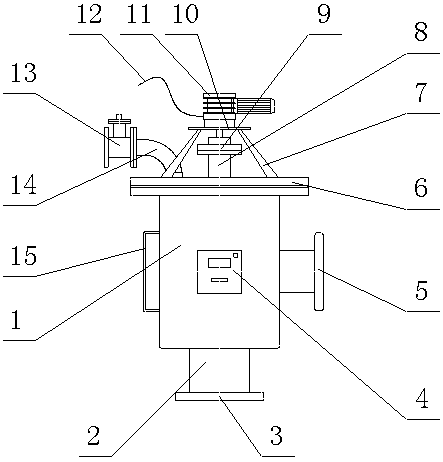

本实用新型涉及一种全程水处理设备，它包括水处理罐体，所述的水处理罐体的下端设置有出水管道，所述的出水管道的下端设置有出水口，所述的水处理罐体上设置有水处理控制器，所述的水处理罐体的左端设置有水位标度尺，所述的水处理罐体的右侧设置有进水口，所述的水处理罐体的上端设置有连接法兰，所述的连接法兰的上端设置有电机支撑架、旋转轴和弯管道，所述的电机支撑架的上端设置有旋转轴法兰，所述的旋转轴法兰的上端设置有支撑板，所述的支撑板的上端设置有旋转电机，所述的旋转电机连接有电源线，所述的弯管道的左端连接有阀体;因此，本实用新型具有适用范围广、使用方便、稳定性和水处理效果好的优点。
权利要求书
1.一种全程水处理设备，它包括水处理罐体，其特征在于：所述的水处理罐体的下端设置有出水管道，所述的出水管道的下端设置有出水口，所述的水处理罐体上设置有水处理控制器，所述的水处理罐体的左端设置有水位标度尺，所述的水处理罐体的右侧设置有进水口，所述的水处理罐体的上端设置有连接法兰，所述的连接法兰的上端设置有电机支撑架、旋转轴和弯管道，所述的电机支撑架的上端设置有旋转轴法兰，所述的旋转轴法兰的上端设置有支撑板，所述的支撑板的上端设置有旋转电机，所述的旋转电机连接有电源线，所述的弯管道的左端连接有阀体。
2.根据权利要求1所述的一种全程水处理设备，其特征在于：所述的水处理罐体的截面形状为矩形。
3.根据权利要求1所述的一种全程水处理设备，其特征在于：所述的出水管道与进水口的轴心线垂直。
4.根据权利要求1所述的一种全程水处理设备，其特征在于：所述的旋转电机与支撑板的连接方式为螺栓连接和焊接均可。
说明书
一种全程水处理设备
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种全程水处理设备。
背景技术
随着社会的不断发展，人们生活节奏的不断加快，水处理设备对人们的生活越来越重要，一些用水需要水处理设备才能再次利用，现在市场上存在不少种类的水处理设备，结构和原理也各有不同，尽管存在这么多种类的水处理设备，但是仍然存在或多或少的不足之处，例如，结构不够牢固、操作起来不方便、水处理的效果不好等;针对以上不足之处，有必要开发出一种水处理效果好、结构简单、结构稳定、操作方便的水处理设备;因此，开发一种适用范围广、使用方便、结构简单稳定、水处理效果好的全程水处理设备具有十分重要的意义。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种适用范围广、使用方便、结构简单稳定、水处理效果好的全程水处理设备。
本实用新型的目的是这样实现的：一种全程水处理设备，它包括水处理罐体，所述的水处理罐体的下端设置有出水管道，所述的出水管道的下端设置有出水口，所述的水处理罐体上设置有水处理控制器，所述的水处理罐体的左端设置有水位标度尺，所述的水处理罐体的右侧设置有进水口，所述的水处理罐体的上端设置有连接法兰，所述的连接法兰的上端设置有电机支撑架、旋转轴和弯管道，所述的电机支撑架的上端设置有旋转轴法兰，所述的旋转轴法兰的上端设置有支撑板，所述的支撑板的上端设置有旋转电机，所述的旋转电机连接有电源线，所述的弯管道的左端连接有阀体。
所述的水处理罐体的截面形状为矩形。
所述的出水管道与进水口的轴心线垂直。
所述的旋转电机与支撑板的连接方式为螺栓连接和焊接均可。
本实用新型的有益效果：本实用新型采用水处理罐体作为对水进行处理的主要部件，连接法兰的设定在于能稳定的将旋转电机和弯管道固定在所需位置，并且有利于对水处理罐体进行维修，电机支撑架的设定也是为了使旋转电机在工作时，避免出现左右摇晃的现象，增加了整个装置的稳定性;弯管道的设定有利于将处理后的杂物排出去，位置设定在连接法兰上，使用起来很方便;出水管道与进水口的轴心线垂直，这种设计的好处在于连接外界的管道时很方便，并且有利于处理后的水流通;因此，本实用新型具有适用范围广、使用方便、稳定性和水处理效果好的优点。
