申请日2016.10.09
公开(公告)日2016.12.14
IPC分类号C02F9/14; C02F103/16
摘要
本发明公开了一种金属表面陶化处理工艺废水处理及回用装置，包括脱脂废水处理系统、陶化废水处理系统、再生回用系统;所述脱脂废水处理系统和所述陶化废水处理系统均与所述再生回用系统连接;所述脱脂废水处理系统包括依次连通的第一pH调节池、芬顿反应池、第一pH回调池、混凝气浮池;所述陶化废水处理系统包括依次连通的第一除氟反应池、第一混凝反应池、第一沉淀池、第二pH调节池;所述再生回用系统包括依次连通的炭滤池、保安过滤器、反渗透装置。本发明提供的金属表面陶化处理工艺废水处理及回用装置不仅降低了环境污染，而且使废水资源化，解决金属表面陶化处理工艺废水循环利用问题，降低了企业的生产成本。

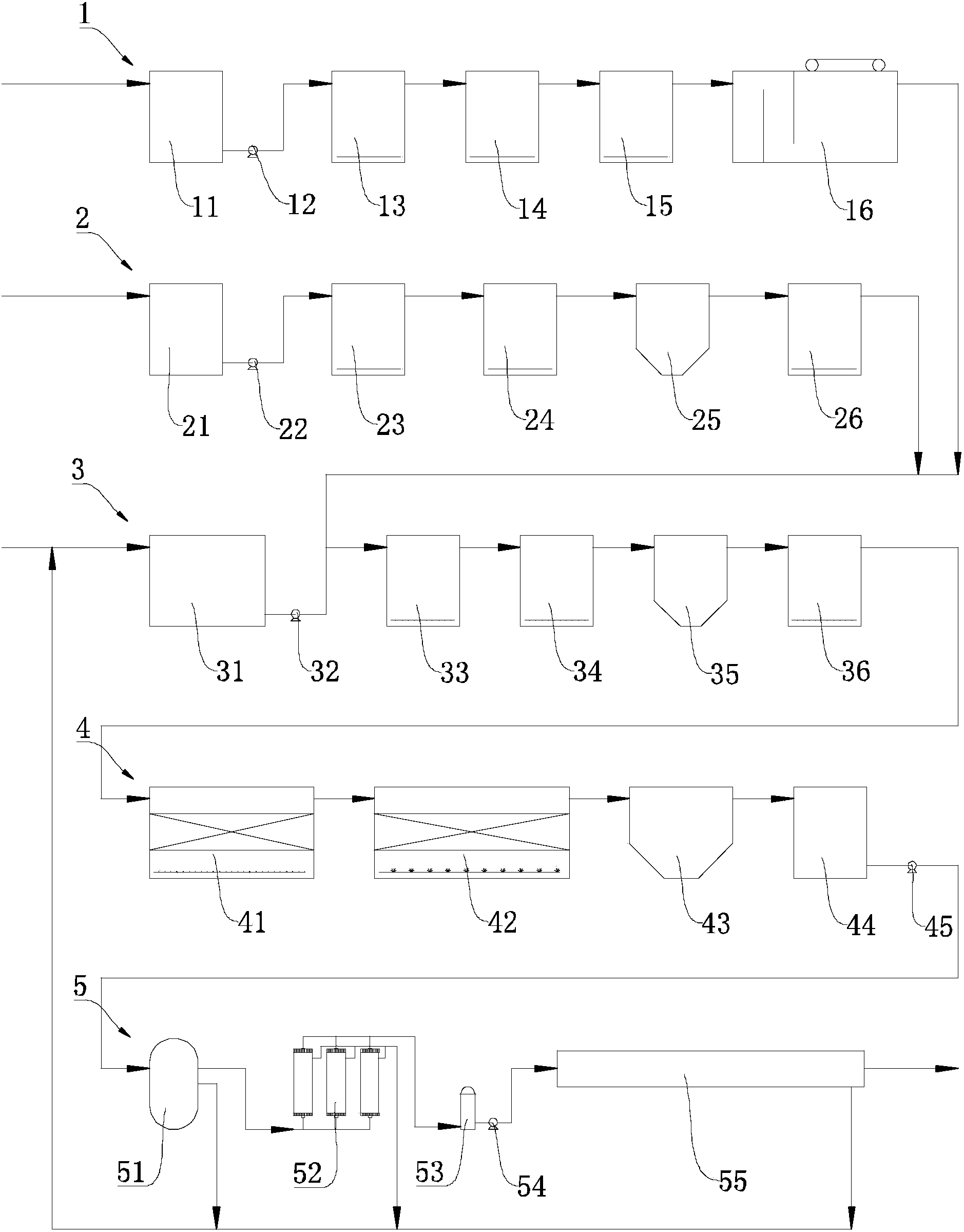

摘要附图
权利要求书
1.一种金属表面陶化处理工艺废水处理及回用装置，包括脱脂废水处理系统、陶化废水处理系统、再生回用系统;所述脱脂废水处理系统和所述陶化废水处理系统均与所述再生回用系统连通;其特征在于：
所述脱脂废水处理系统包括依次连通的第一pH调节池、芬顿反应池、第一pH回调池、混凝气浮池;
所述陶化废水处理系统包括依次连通的第一除氟反应池、第一混凝反应池、第一沉淀池、第二pH调节池;
所述再生回用系统包括：依次连通的炭滤池、保安过滤器、反渗透装置。
2.根据权利要求1所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：还包括生物处理系统，所述生物处理系统包括依次连通的水解酸化池、接触氧化池、第三沉淀池、清水池;所述水解酸化池与所述混凝气浮池和所述第二pH调节池连通;所述清水池与所述炭滤池连通。
3.根据权利要求2所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：还包括综合物化系统，所述综合物化系统包括依次连通的第二除氟反应池、第二混凝反应池、第二沉淀池、第二pH回调池;所述第二除氟反应池与所述混凝气浮池和所述第二pH调节池连通;所述第二pH回调池与所述水解酸化池连通。
4.根据权利要求1所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述脱脂废水处理系统还包括脱脂浓水集水池，所述脱脂浓水集水池与所述第一pH调节池连通;所述脱脂浓水集水池和所述第一pH调节池的连通处设置有第一提升泵。
5.根据权利要求1所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述陶化废水处理系统还包括陶化浓水集水池，所述陶化浓水集水池与所述第一除氟反应池连通;所述陶化浓水集水池和所述第一除氟反应池连通处设置有第二提升泵。
6.根据权利要求1所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述保安过滤器和所述反渗透装置的连通处设置有高压水泵。
7.根据权利要求1所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述再生回用系统还包括超滤装置，所述超滤装置设置在所述炭滤池和所述保安过滤器之间并连通所述炭滤池和所述保安过滤器。
8.根据权利要求3所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述综合物化系统还包括洗水集水池，所述洗水集水池与所述第二除氟反应池连通;所述洗水集水池与所述第二除氟反应池的连通处设置有第三提升泵。
9.根据权利要求8所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述洗水集水池还与所述炭滤池、所述超滤装置和所述反渗透装置连通。
10.根据权利要求2所述的金属表面陶化处理工艺废水处理及回用装置，其特征在于：所述清水池与所述炭滤池的连通处设置有第四提升泵。
说明书
金属表面陶化处理工艺废水处理及回用装置
技术领域
本发明涉及污水处理技术领域，具体而言，涉及一种金属表面陶化处理工艺废水处理及回用装置。
背景技术
金属表面陶化处理工艺为预脱脂→主脱脂→水洗→陶化→水洗→干燥，其生产过程中会产生脱脂废水和陶化废水。脱脂废水是含油废水的一种，其具有大量的脂肪和油污，该废水排入河流、湖泊或海湾,会污染水体,影响水生生物生存;用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。脱脂废水被排到江河湖海等水体后，油层覆盖水面，阻止空气中的氧向水中的扩散，水体中由于溶解氧减少，藻类进行的光合作用受到限制，影响水生生物的正常生长，使水生动植物有油味或毒性，甚至使水体变臭，破坏水资源的利用价值;如果牲畜饮了含油废水，通常会感染致命的食道病;如果用含油废水灌溉农田，油分及其衍生物将覆盖土壤和植物的表面，堵塞土壤的孔隙，阻止空气透入，使果实和蔬菜有油味，或使土壤不能正常进行新陈代谢和微生物新陈代谢，严重时会造成农作物减产或死亡。陶化废水中含有较多的氟，人类长期饮用高氟水会引起氟斑牙和氟骨病，随着我国工业的迅猛发展，含氟废水的排放量将会增加，如不严格控制氟的排放我国将会出现多地方的氟中毒事件。
现有脱脂废水和陶化废水的处理方法存在污染物处理不彻底，运行效果不稳定，出水水质差，不能回用等缺点。
发明内容
有鉴于此，本发明提供的一种金属表面陶化处理工艺废水处理及回用装置，更好的克服了上述现有技术存在的问题和缺陷，不仅节约大量水资源，而且降低环境污染，解决金属表面陶化处理工艺废水循环利用问题，实现废水资源化。
一种金属表面陶化处理工艺废水处理及回用装置，包括脱脂废水处理系统、陶化废水处理系统、再生回用系统;所述脱脂废水处理系统和所述陶化废水处理系统均与所述再生回用系统连接。
所述脱脂废水处理系统包括依次连通的第一pH调节池、芬顿反应池、第一pH回调池、混凝气浮池。
所述陶化废水处理系统包括依次连通的第一除氟反应池、第一混凝反应池、第一沉淀池、第二pH调节池。
所述再生回用系统包括依次连通的炭滤池、保安过滤器、反渗透装置。
进一步地，还包括生物处理系统，所述生物处理系统包括依次连通的水解酸化池、接触氧化池、第三沉淀池、清水池;所述水解酸化池与所述混凝气浮池和所述第二pH调节池连通;所述清水池与所述炭滤池连通。
进一步地，还包括综合物化系统，所述综合物化系统包括依次连通的第二除氟反应池、第二混凝反应池、第二沉淀池、第二pH回调池;所述第二除氟反应池与所述混凝气浮池和所述第二pH调节池连通;所述第二pH回调池与所述水解酸化池连通。
进一步地，所述脱脂废水处理系统还包括脱脂浓水集水池，所述脱脂浓水集水池与所述第一pH调节池连通;所述脱脂浓水集水池和所述第一pH调节池的连通处设置有第一提升泵。
进一步地，所述陶化废水处理系统还包括陶化浓水集水池，所述陶化浓水集水池与所述第一除氟反应池连通;所述陶化浓水集水池和所述第一除氟反应池连通处设置有第二提升泵。
进一步地，所述保安过滤器和所述反渗透装置的连通处设置有高压水泵。
进一步地，所述再生回用系统还包括超滤装置，所述超滤装置设置在所述炭滤池和所述保安过滤器之间并连通所述炭滤池和所述保安过滤器。
进一步地，所述综合物化系统还包括洗水集水池，所述洗水集水池与所述第二除氟反应池连通;所述洗水集水池与所述第二除氟反应池的连通处设置有第三提升泵。
进一步地，所述洗水集水池还与所述炭滤池、所述超滤装置和所述反渗透装置连通。
进一步地，所述清水池与所述炭滤池的连通处设置有第四提升泵。
与现有技术相比，本发明的一体化反渗透水处理系统的有益效果是：
1、本发明的一种金属表面陶化处理工艺废水处理及回用装置通过将金属表面陶化处理工艺过程中产生的废水，通过工艺的设计、不同废水的分质处理同环境治理措施有机的结合起来,既要治理污染、更要减少污染,既要节约资源、重要资源回收再利用，实现“全面综合治理”的效果。
2、进一步地，本发明的一种金属表面陶化处理工艺废水处理及回用装置，在系统设计上实现了一体化、模块化，整套装置全自动运行，运行安全、稳定，操作管理方便，使废水资源化，不仅节约大量水资源，而且降低环境污染，解决金属表面陶化处理工艺废水循环利用问题，降低了企业的生产成本。
