申请日2016.10.10
公开(公告)日2017.04.26
IPC分类号F28D7/00; F28F9/24
摘要
本实用新型公开了一种防堵塞的污水换热器，包括换热器本体和封板，换热器本体内还设置有净水管，净水管与换热器本体间设置有盘旋板，盘旋板的内外分别为净水通道和螺旋状的污水通道，污水通道的两端设置有污水入口和污水出口，污水出口设置在换热器本体的下端，净水通道的两端设置有净水入口和净水出口，净水管与净水通道互相连通，污水通道和净水通道互不连通，此利用盘旋板设置而成的螺旋状的污水通道，使污水自上而下流动时，利用自身重力在污水通道中形成向下的涡流和涡旋离心力，携带颗粒物和漂浮物等顺流而下，防止堵塞的发生，螺旋状的污水通道增加了流程，使污水与净水间的换热面增加，提高换热效率，此实用新型用于换热器领域。

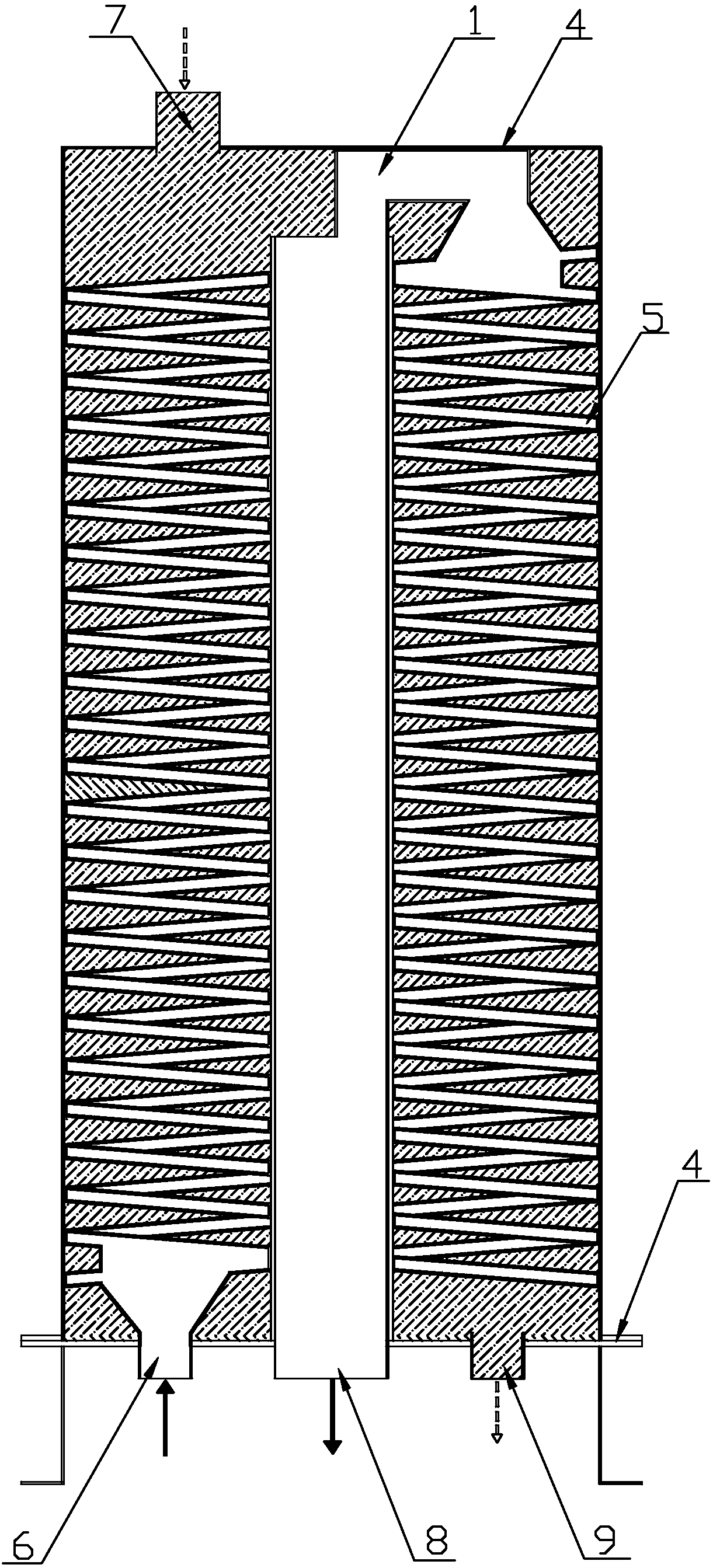

摘要附图
权利要求书
1.一种防堵塞的污水换热器，其特征在于：包括圆筒状的换热器本体(3)和设置在所述换热器本体(3)两端的封板(4)，所述换热器本体(3)内还设置有净水管(1)，所述净水管(1)的外壁与换热器本体(3)的内壁间设置有盘旋板(5)，所述盘旋板(5)的内外分别为净水通道和螺旋状的污水通道，所述污水通道的两端设置有污水入口(7)和污水出口(9)，所述污水出口(9)设置在换热器本体(3)的下端，所述净水通道的两端设置有净水入口(6)和净水出口(8)，所述净水管(1)与净水通道互相连通，所述污水通道和净水通道互不连通。
2.根据权利要求1所述的防堵塞的污水换热器，其特征在于：还设置有与所述污水通道连通的中心管(2)，所述中心管(2)的轴线与净水管(1)的轴线相互平行。
3.根据权利要求2所述的防堵塞的污水换热器，其特征在于：所述净水入口(6)、污水入口(7)和净水出口(8)均设置在换热器本体(3)底端的封板(4)上。
4.根据权利要求3所述的防堵塞的污水换热器，其特征在于：所述净水管(1)的下端管口为净水出口(8)，所述中心管(2)的下端管口为污水入口(7)。
5.根据权利要求1所述的防堵塞的污水换热器，其特征在于：所述污水入口(7)设置在换热器本体(3)上端的封板(4)上，所述净水管(1)的下端管口为净水出口(8)。
6.根据权利要求1～5任意一项所述的防堵塞的污水换热器，其特征在于：所述盘旋板(5)为上下串接在一起的若干块中空板，各所述中空板由板材焊接而成。
说明书
一种防堵塞的污水换热器
技术领域
本实用新型涉及换热器领域，特别是涉及一种防堵塞的污水换热器。
背景技术
常见换热器，多用于清水。若用在污水或污水换热时，通常为中介水，避免污水直接进入换热器造成堵塞。如果为了提高效率或减低成本，污水需要直接进入换热器，则必须经过滤处理，比如管道过滤器、沙缸过滤器等，否则极易造成换热器堵塞。一旦堵塞，不仅影响换热效率，也大大减少使用寿命。
实用新型内容
为解决上述问题，本实用新型提供一种结构简单、换热效率高的防堵塞的污水换热器。
本实用新型解决其技术问题所采用的技术方案是：
一种防堵塞的污水换热器，包括圆筒状的换热器本体和设置在换热器本体两端的封板，换热器本体内还设置有净水管，净水管的外壁与换热器本体的内壁间设置有盘旋板，盘旋板的内外分别为净水通道和螺旋状的污水通道，污水通道的两端设置有污水入口和污水出口，污水出口设置在换热器本体的下端，净水通道的两端设置有净水入口和净水出口，净水管与净水通道互相连通，污水通道和净水通道互不连通。
作为上述技术方案的进一步改进，还设置有与污水通道连通的中心管，中心管的轴线与净水管的轴线相互平行。
作为上述技术方案的进一步改进，净水入口、污水入口和净水出口均设置在换热器本体底端的封板上。
作为上述技术方案的进一步改进，净水管的下端管口为净水出口，中心管的下端管口为污水入口。
作为上述技术方案的进一步改进，污水入口设置在换热器本体上端的封板上，净水管的下端管口为净水出口。
作为上述技术方案的进一步改进，盘旋板为上下串接在一起的若干块中空板，各中空板由板材焊接而成。
本实用新型的有益效果：此防堵塞的污水换热器利用盘旋板设置而成的螺旋状的污水通道，使污水从换热器本体上方开始往下端的污水出口流动时，利用自身重力在污水通道中形成向下的涡流和涡旋离心力，携带颗粒物和漂浮物等顺流而下，防止了堵塞的发生，螺旋状的污水通道设置增加了流程，使污水与净水间的换热面增加，提高了换热效率。
